Электропневматический позиционер клапана серии Fisher 3720 4-20 мА для регулирующих клапанов

Обзор продукта

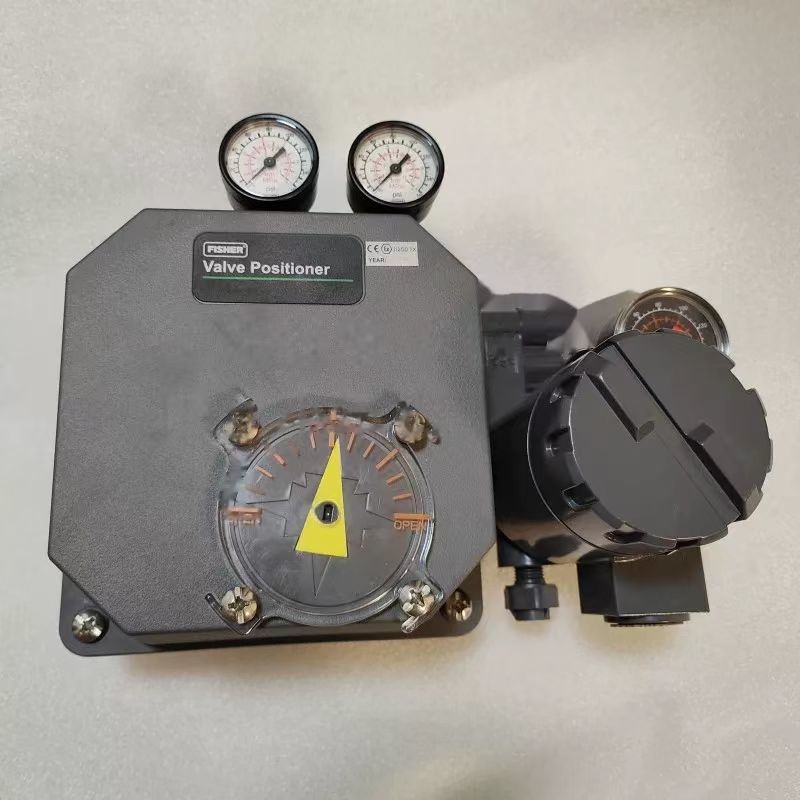

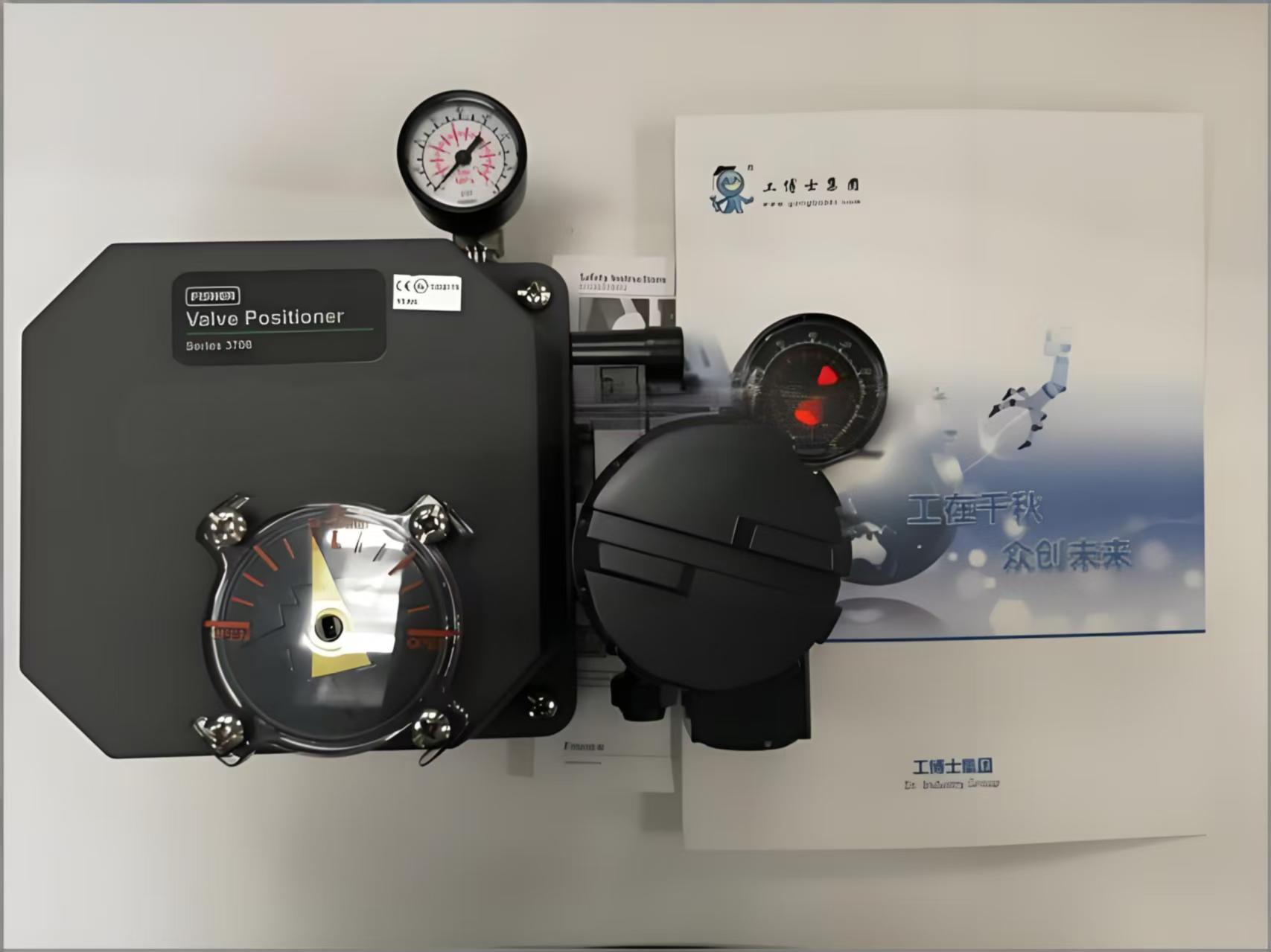

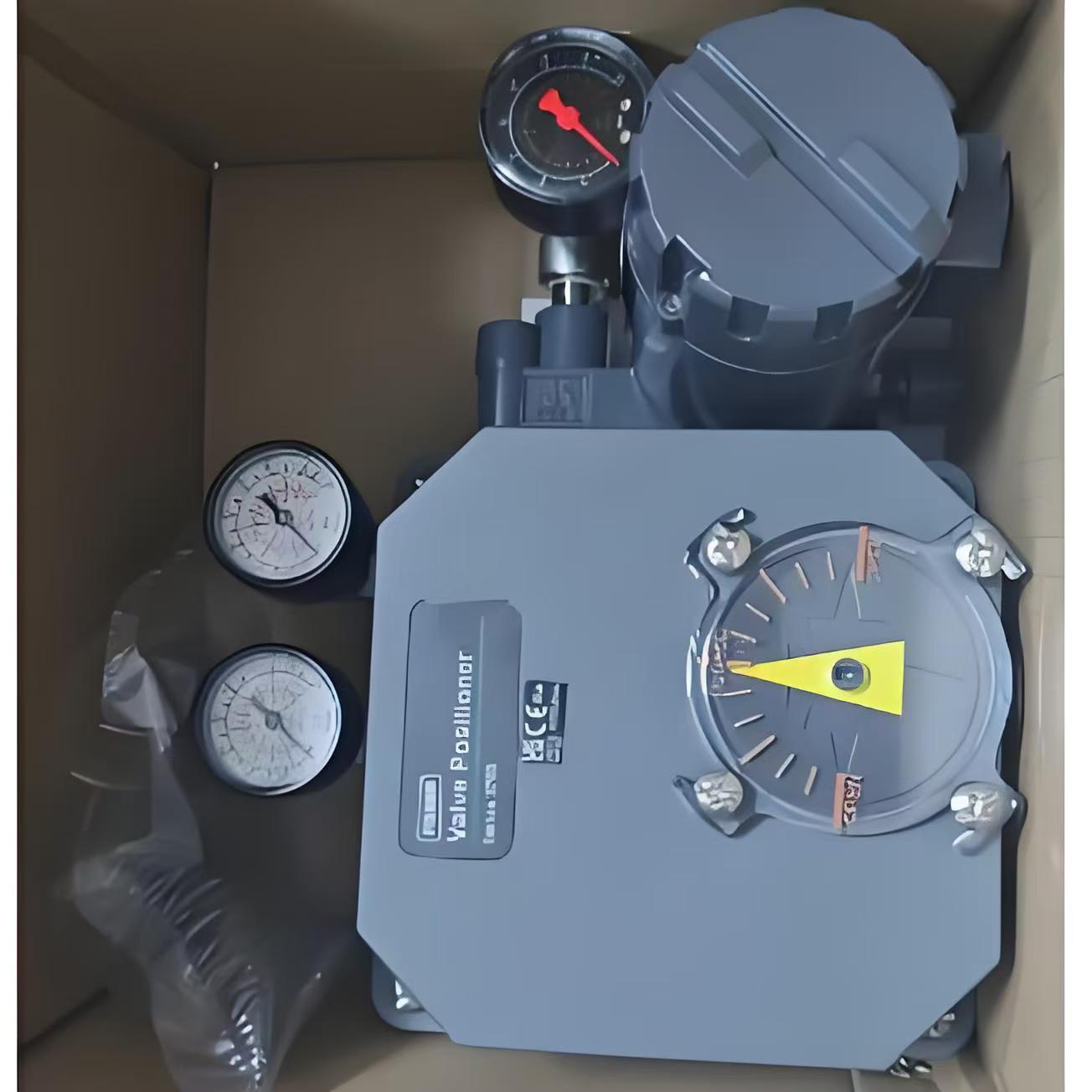

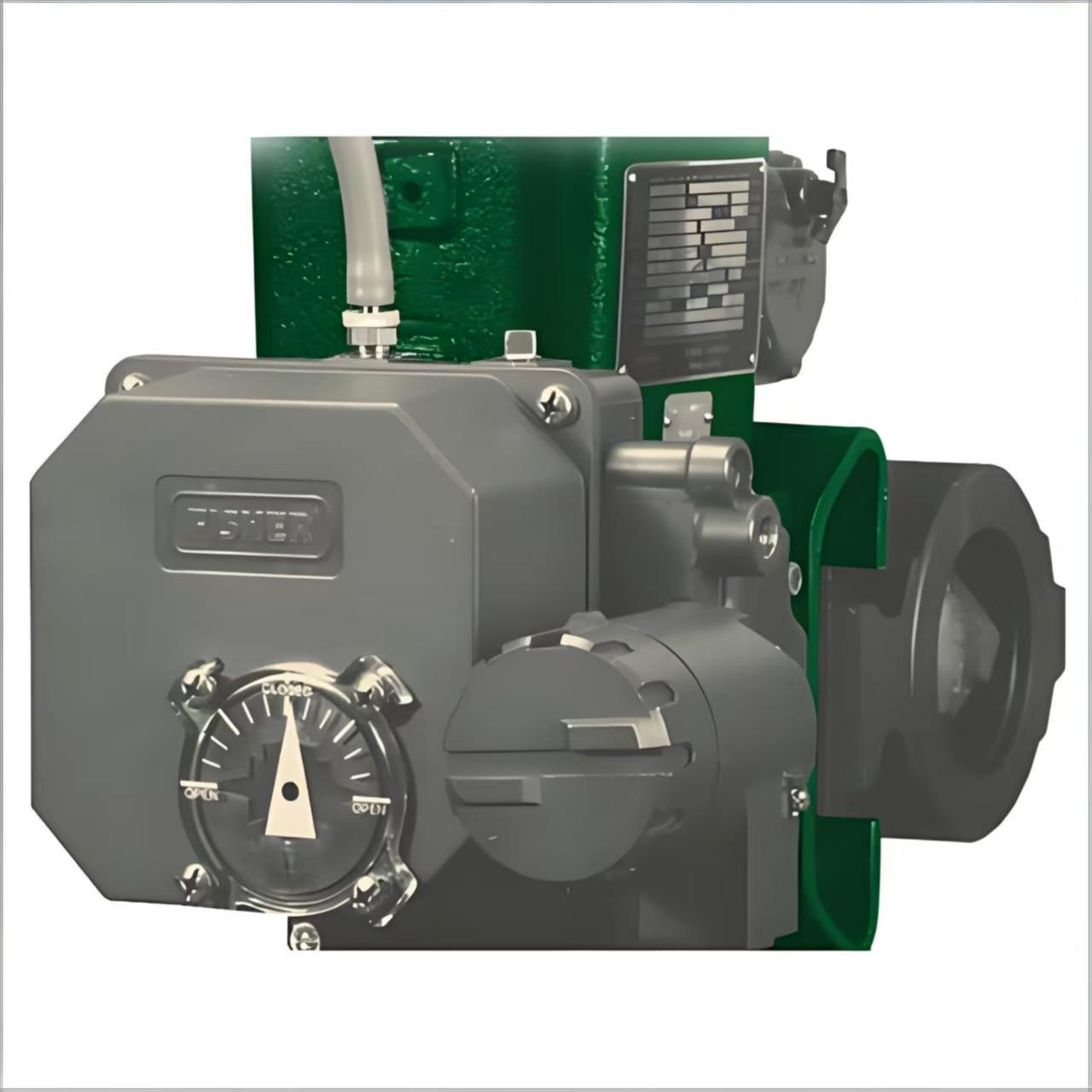

Fisher 3720 — это электропневматический позиционер клапана, предназначенный для использования с поворотными приводами с диафрагмой или поршнем. Он состоит из пневматического позиционера 3710 в сочетании с электропневматическим преобразователем 3722. Преобразователь получает входной сигнал 4-20 мА постоянного тока и выдает пропорциональный пневматический выход (от 0,2 до 1,0 бар / от 3 до 15 фунтов на кв. дюйм), который управляет ступенью пневматического позиционера.

3720 может использоваться в одностороннем или двустороннем исполнении. Направление действия может переключаться между прямым и обратным в полевых условиях. Регулировка нуля и диапазона выполняется вручную без инструментов. Модульная конструкция позволяет преобразовать пневматический позиционер 3710 в электропневматический блок 3720 путем добавления преобразователя 3722.

Позиционер использует проверенную на практике технологию золотникового клапана для точной, быстро реагирующей работы с длительным сроком службы. Он выдерживает сильные вибрации на установке. Корпус, компоненты и уплотнительные материалы выбраны для суровых условий эксплуатации, а литые детали из алюминиевого сплава с низким содержанием меди обеспечивают коррозионную стойкость. Сдуваемый воздух позиционера очищает внутренние части. Благодаря уплотнительным кольцам из EPDM и диафрагме входного модуля, 3720 может использоваться в низкотемпературных и высокотемпературных применениях, а также в пищевой, фармацевтической и табачной промышленности, где требуются специальные материалы.

Технические характеристики

Отрасль применения

Fisher 3720 используется в общем промышленном управлении технологическими процессами, включая химическую переработку, производство электроэнергии, целлюлозно-бумажную промышленность и другие отрасли, требующие надежного позиционирования поворотных клапанов. С уплотнениями из EPDM он также может использоваться в пищевой, фармацевтической и табачной промышленности. Он подходит как для односторонних, так и для двусторонних поворотных приводов.

Распространенные проблемы

• Отсутствие выходного сигнала при наличии входного: Проверьте засорение сопла. Очистите сопло. Проверьте давление воздуха питания.

• Медленное или аномальное выходное давление: Проверьте, находится ли давление питания в пределах спецификации. Проверьте пневматический усилитель и узел сопло/заслонка.

• Плохая линейная характеристика: Проверьте регулировку пружины нуля. Пружина нуля имеет ограниченный линейный рабочий диапазон. Проверьте положение механизма регулировки диапазона.

• Позиционер не реагирует: Проверьте давление питания и пневматические соединения. Убедитесь, что преобразователь получает сигнал 4-20 мА.

• Утечка воздуха: Проверьте уплотнительные кольца, прокладки и диафрагму на износ. Замените при необходимости.

Заменяющие модели

Fisher 3720 — это зрелая платформа электропневматического позиционера. Для современного цифрового обмена данными и расширенной диагностики альтернативой текущего поколения являются цифровые контроллеры клапанов Fisher DVC6200 или DVC2000. Для устаревших установок 3720 служит прямой заменой пневматического позиционера 3710 при необходимости электрического входа. Для альтернатив от других поставщиков перед заказом проверьте совместимость монтажа привода, диапазон хода и входного сигнала.
