Фишер 3620J Электропневматический позиционирующий клапан 4-20mA для вращающихся клапанов с конструкцией из алюминиевого сплава

Обзор продукции

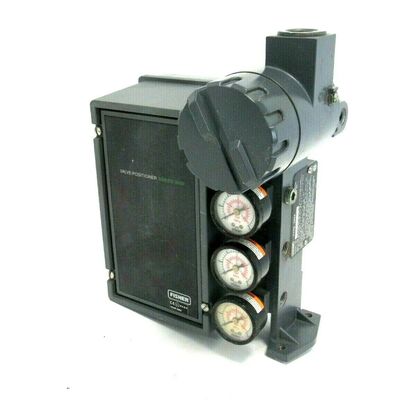

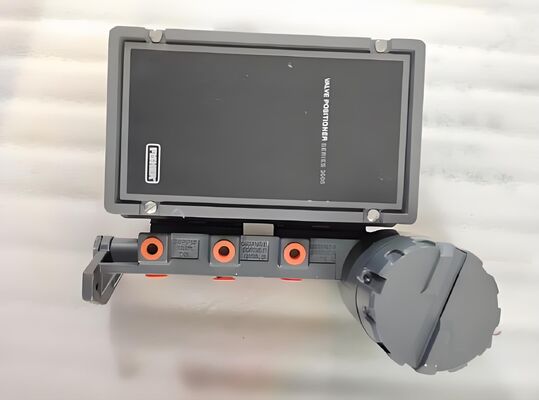

Fisher 3620J - это электропневматический позиционирующий клапан, предназначенный для использования с диафрагмой или поршневыми вращающимися приводами.Он состоит из 3610J пневматического позиционирования в сочетании с 3622 электропневматическим преобразователемПреобразователь получает входный сигнал 4-20 мА постоянного тока и производит пропорциональный пневматический выход (0,2 до 1,0 бар / 3 до 15 псиг), который управляет пневматической позиционирующей стадией.

3620J - это однодействующий позиционировщик, который устанавливается на корпусе привода.и перекрестные регулировки легко доступны с помощью отвертки после снятия крышкиНебольшая регулируемая увеличение петли позволяет тонкую настройку для каждого конкретного размера привода и применения для оптимизации динамической реакции.

Позиционировщик обеспечивает точную, быстро реагирующую работу и выдерживает вибрации, встречающиеся в большинстве растительных условий.компоненты, и материалы уплотнителей выбираются для устойчивости к суровым условиям, с низким уровнем медного алюминиевого сплава для коррозионной устойчивости.Позиционировщик вытекает воздух очищает внутренние части и корпус привода для дополнительной защиты.

Технические спецификации

Промышленность применения

Фишер 3620J используется в химической и нефтехимической обработке, производстве электроэнергии, очистке воды и сточных вод, а также в общем контроле промышленных процессов.Подходит для старых пневматических контактов управления и приложений, где требуется надежное расположение вращающегося клапанаПозиционировщик устанавливается в корпус привода для компактной установки.

Общие проблемы

• Никакого выходного сигнала при наличии вводаПроверьте забитые сосуды, очистите сосуды, проверьте давление воздуха.

• Медленное или ненормальное выходное давление: Проверьте, что давление подачи находится в пределах спецификации.

• Линейный ответ плохойПроверьте положение механизма регулировки диапазона.

• Позиционер не отвечает.: Проверьте давление питания и пневматические соединения.

• Утечка воздухаПроверьте, не изношены ли О-кольца, уплотнения и диафрагма.

Заменяющие модели

Фишер 3620J - это зрелая электропневматическая позиционирующая платформа для современной цифровой связи и передовой диагностики.цифровые контроллеры клапанов Fisher DVC6200 или DVC2000 являются альтернативами текущего поколенияДля устаревших установок 3620J служит прямой заменой для 3610J пневматического позиционирования, когда требуется электрический вход.и 3620JPR добавляет возможность удаленной установкиДля альтернатив между поставщиками, проверьте монтаж привода, дальность движения и совместимость входного сигнала перед заказом.
