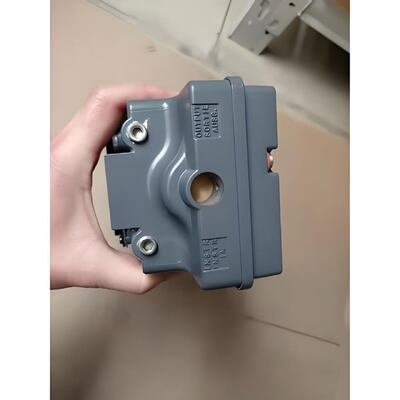

Фишер 3661 Серия Электро-Пневматический позиционирующий клапан с аналоговым входом 4-20mA однодействующий для 90 psi Максимальное давление выхода

Обзор продукта

Fisher 3661 — это электропневматический односторонний позиционер клапана, предназначенный для использования с различными приводами на клапанах с золотниковым штоком для дросселирующих применений. Он обеспечивает положение клапана, пропорциональное стандартному входному сигналу постоянного тока в миллиамперах, получаемому от управляющего устройства.

Конструкция позиционера обеспечивает точную, быстро реагирующую аппаратуру, способную выдерживать вибрации большинства производственных сред. Низкое стационарное потребление воздуха способствует эффективной работе. Легко регулируемые настройки усиления и демпфирования точно настраивают стабильность позиционера в соответствии с требованиями конкретного применения.

3661 принимает стандартный входной сигнал постоянного тока в миллиамперах от управляющего устройства и обеспечивает возможности раздельного диапазона, а также регулируемый ноль и диапазон. Большинство деталей позиционеров 3661 взаимозаменяемы, что требует меньшего количества запасных частей для поддержки этих позиционеров. Корпус и крышка спроектированы так, чтобы выдерживать механические вибрации и грубое обращение. Регулировки нуля и диапазона могут выполняться при закрытой крышке.

Позиционер используется с приводами Fisher 657, 667, 1250, 1250R, 3024S и GX. Он также может быть установлен на приводы Baumann.

Технические характеристики

Отрасль применения

Fisher 3661 используется в нефтехимической промышленности, энергетике, водоочистке, бумажной промышленности, а также в пищевой промышленности и производстве напитков. Он подходит для дросселирующих применений на клапанах с золотниковым штоком.

Распространенные проблемы

• Отсутствие выходного сигнала при наличии входного: Проверьте засорение сопла. Очистите сопло. Проверьте давление воздуха на входе.

• Медленное или аномальное выходное давление: Проверьте, находится ли давление на входе в пределах спецификации. Проверьте пневматический усилитель и узел сопло/заслонка.

• Плохая линейная характеристика: Проверьте регулировку пружины нуля. Проверьте положение механизма регулировки диапазона.

• Позиционер не реагирует: Проверьте давление на входе и пневматические соединения. Убедитесь, что преобразователь получает сигнал 4-20 мА.

• Утечка воздуха: Проверьте уплотнительные кольца, прокладки и диафрагму на предмет износа. Замените при необходимости.

Заменяющие модели

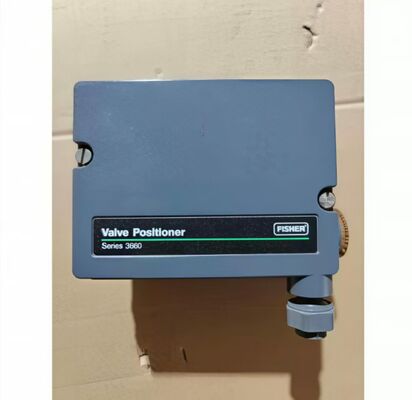

Fisher 3661 — это зрелая платформа электропневматических позиционеров. Для современного цифрового обмена данными и расширенной диагностики альтернативами текущего поколения являются цифровые контроллеры клапанов Fisher DVC6200 или DVC2000. Для устаревших установок 3661 служит электропневматическим аналогом пневматического позиционера 3660. Для альтернатив от других производителей проверьте совместимость монтажа привода, диапазон хода и входного сигнала перед заказом.
