Фишер 3582i Электропневматический позиционировщик с 4-20 мА постоянным током ввода для диафрагмы-активируемых модулирующих клапанов управления

Обзор продукта

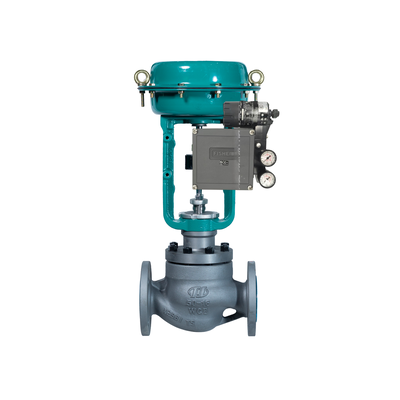

Fisher 3582i — это электропневматический позиционер, предназначенный для регулирующих клапанов с диафрагменным приводом и ползучим штоком. Он объединяет электропневматический преобразователь 582i с пневматическим позиционером 3582. Преобразователь принимает сигнал 4-20 мА постоянного тока и выдает пропорциональный пневматический выход через систему сопла/заслонки. Этот пневматический сигнал затем управляет каскадом позиционера, который регулирует давление подачи привода для удержания штока клапана в положении, заданном входным сигналом.

Устройство отличается точностью, быстрым откликом и устойчивостью к вибрациям на производстве. Оно потребляет мало воздуха в установившемся режиме, что способствует эффективной работе. Модульная конструкция позволяет добавлять преобразователь 582i к существующему пневматическому позиционеру 3582 непосредственно на объекте, преобразуя его в электропневматический режим работы.

Регулировка нуля и диапазона осуществляется с помощью отвертки и гаечного ключа после снятия крышки. Прямое и обратное действие можно переключать на объекте. Колебания давления подачи и нагрузки клапана минимально влияют на производительность. Корпус и внутренние материалы устойчивы к суровым условиям, а продувка отработанным воздухом очищает внутренние детали для дополнительной защиты.

Технические характеристики

Отрасль применения

3582i используется в перерабатывающих отраслях с регулирующими клапанами с диафрагменным приводом и ползучим штоком. Он управляет расходом, давлением, температурой и уровнем. Регулируемый диапазон нуля и диапазона охватывает все стандартные входные сигналы, включая раздельные диапазоны. Один тип позиционера поддерживает множество применений, упрощая инвентаризацию запасных частей на всем предприятии.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: Проверьте давление подачи и пневматические соединения. Убедитесь, что узел сопла/заслонки не засорен и реле функционирует.

• Положение штока клапана не соответствует входному сигналу: Проверьте калибровку нуля и диапазона. Убедитесь, что положение кулачка соответствует ходу и действию привода.

• Нестабильная работа или колебания: Осмотрите на предмет утечек воздуха в трубках и фитингах. Проверьте чрезмерное трение в уплотнении клапана или приводе.

• Колебания давления подачи влияют на положение: Убедитесь, что давление подачи стабильно и находится в рекомендуемом диапазоне. 3582i разработан для минимизации влияния изменений давления подачи, но экстремальные колебания все же могут вызывать проблемы.

Заменяющие модели

3582i — это устаревшая конструкция пневматического позиционера. Для новых установок, требующих цифровой связи и диагностики, цифровые контроллеры клапанов DVC6200 или DVC2000 являются современными эквивалентами из той же линейки продуктов. Преобразователь 582i может быть установлен на существующем пневматическом позиционере 3582 на объекте для модернизации до конфигурации 3582i, хотя это может потребовать изменения монтажа позиционера и диапазона входного сигнала. Для альтернатив от других производителей перед заказом проверьте совместимость монтажа привода, диапазона хода и входного сигнала.
