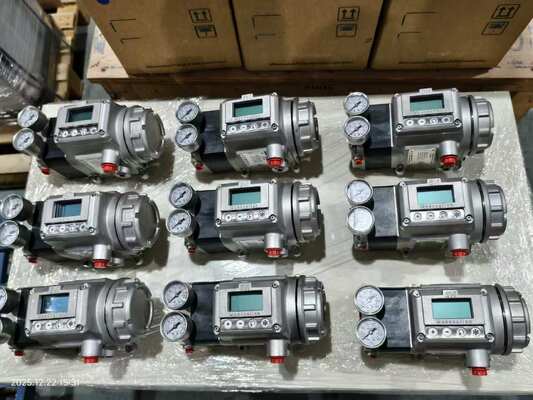

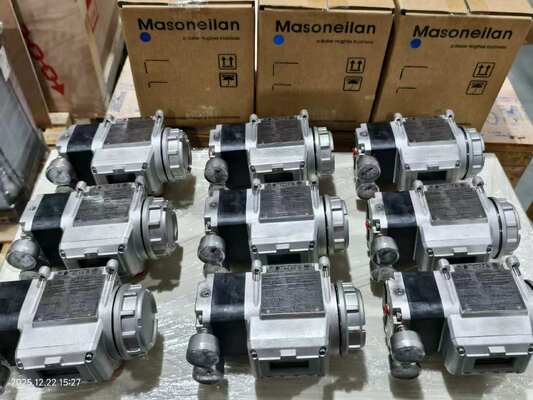

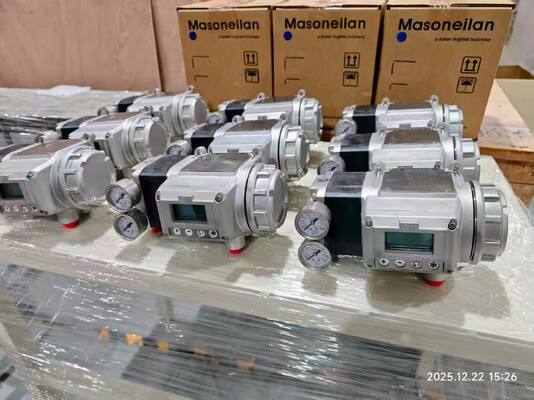

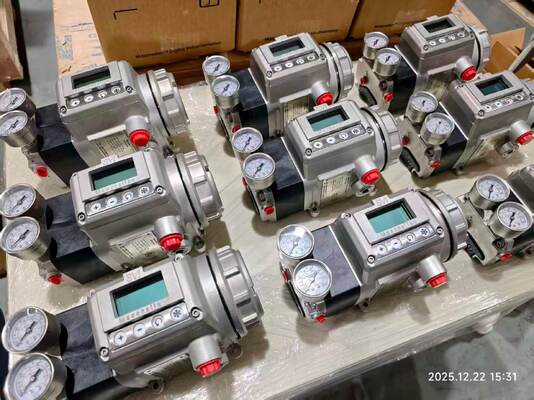

Цифровой позиционер клапана Masoneilan SVI3 с коммуникацией HART 7, контуром 4-20 мА и расширенной диагностикой

Обзор продукта

Masoneilan SVI3 — это цифровой позиционер клапана третьего поколения, использующий связь HART 7 по двухпроводной петле 4-20 мА. Он с высокой точностью управляет пневматическими приводами и включает расширенную диагностику для непрерывного мониторинга клапана. Бесконтактный датчик положения считывает показания через корпус, устраняя точки механического износа. Устройство работает при температурах до -55°C, что делает его пригодным для экстремальных климатических условий.

Локальный интерфейс оснащен графическим дисплеем с высоким контрастом и кнопками, рассчитанными на работу во взрывоопасных зонах. Smart Cal обеспечивает настройку и калибровку одной кнопкой, сокращая время ввода в эксплуатацию. Позиционер хранит до одного года диагностических данных на борту, позволяя проводить анализ тенденций без внешних инструментов. Он интегрируется с основными системами управления благодаря поддержке DTM и EDD.

Стационарное потребление воздуха на 40% ниже, чем у предыдущих моделей, а подача воздуха на 15% выше для более быстрого хода. SVI3 включает 19 онлайн-диагностик клапана, которые отслеживают состояние клапана во время работы процесса, помогая прогнозировать потребности в техническом обслуживании до возникновения сбоев.

Технические характеристики

Отрасль применения

Masoneilan SVI3 используется в производстве электроэнергии, нефтепереработке, нефтехимии, нефтегазовой отрасли среднего звена и нефтегазовой отрасли верхнего звена. Ключевые области применения включают паротурбинные генераторы, конденсаторы, градирни, реакторные здания, турбинные здания, котлы-утилизаторы, вспомогательное оборудование, дистилляцию, гидрокрекинг, каталитический крекинг, вторичное смешивание, закалку и фракционирование, компрессию зарядного газа, сепарацию, операции по обеспечению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузку и отгрузку, регазификацию и компрессию.

Распространенные проблемы

• Smart Cal не завершается: Проверьте, находится ли давление питания в пределах 20-120 psi. Убедитесь, что пределы хода клапана находятся в пределах номинального диапазона. Убедитесь, что клапан не заклинивает и не заедает.

• Осцилляция или цикличность положения: Проверьте наличие эффекта "прилипания-скольжения". Если циклы положения значительно превышают циклы уставки, позиционер может вызывать цикличность. Осмотрите на предмет блокировки хода клапана маховиком, сломанного штока или отсоединенных компонентов обратной связи по положению.

• Сбой связи с портативным устройством HART: Убедитесь в достаточном сопротивлении петли. Проверьте, соответствует ли напряжение на клеммах требованиям соответствия (9 В пост. тока при 20 мА, 11 В пост. тока при 4 мА).

• Ошибка низкого питания (LOW_POWER): Входной ток ниже 3,15 мА. Увеличьте ток петли до 4 мА для калибровки и диагностики.

• TuneERR появляется после автонастройки: Может потребоваться ручная настройка. Обратитесь к разделу устранения неполадок в руководстве по эксплуатации.

• SelfCheckError или аппаратный сбой: Отключите питание на две минуты и перезапустите. Сбросьте сигнал тревоги с помощью ValVue или HART Host. Если сбой сохраняется, замените электронный модуль.

Заменяемые модели

Masoneilan SVI3 является прямой заменой для SVI II AP и SVI1000. Он оснащен монтажными кронштейнами из нержавеющей стали для любой комбинации клапанов/приводов и полностью обратно совместим с монтажными кронштейнами SVI II AP и SVI1000. Для пользователей SVI II AP модернизация относительно проста — существующий монтаж может быть использован, и может потребоваться только регулировка подключения воздуха/трубок. Для альтернатив от других производителей проверьте монтаж привода, диапазон хода и протокол связи перед заказом.
