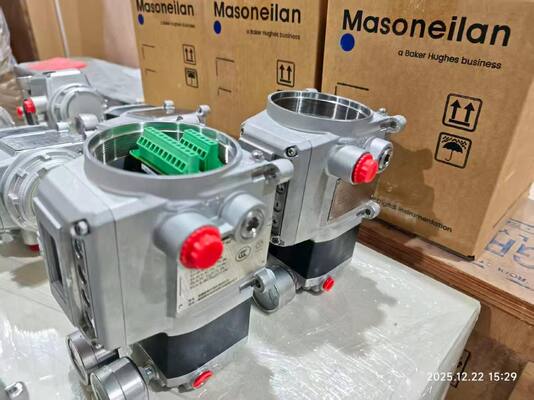

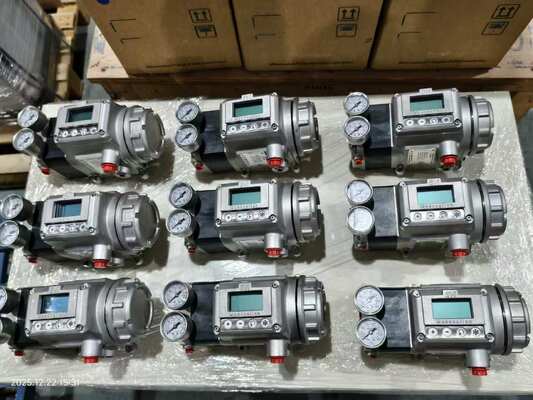

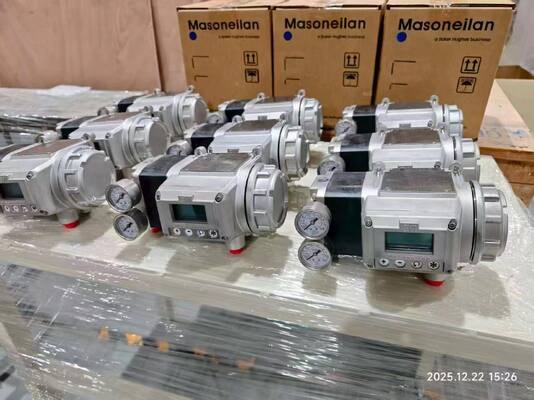

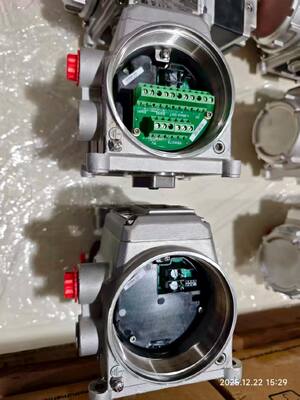

Smart-позиционер клапана Masoneilan SVI3 с коммуникацией HART 7, бесконтактным датчиком положения и функцией Smart Cal с настройкой одной кнопкой

Обзор продукта

Masoneilan SVI3 — это позиционер клапана третьего поколения, использующий связь HART 7 по контуру 4-20 мА для высокоточного управления пневматическими приводами. Его бесконтактный датчик положения устраняет механический износ, а устройство надежно работает при температурах до -55°C. Локальный интерфейс включает графический дисплей и кнопки, сертифицированные для работы во взрывоопасных зонах. Smart Cal обеспечивает настройку и калибровку одной кнопкой. Устройство хранит до одного года диагностических данных на борту и интегрируется с системами управления через DTM и EDD. Потребление воздуха снижено на 40% по сравнению с предыдущими моделями, а подача воздуха увеличена на 15%. Девятнадцать онлайн-диагностик клапана отслеживают состояние клапана во время работы.

Технические характеристики

Отрасль применения

SVI3 применяется в производстве электроэнергии, нефтепереработке, нефтехимии, нефтегазовой отрасли среднего звена и нефтегазовой отрасли верхнего звена. Типичные применения включают паротурбинные генераторы, конденсаторы, градирни, реакторные и турбинные здания, котлы-утилизаторы, вспомогательное оборудование, дистилляцию, гидроочистку, крекинг, вторичное смешивание, гашение и фракционирование, компрессию зарядного газа, сепарацию, операции по обеспечению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузку и отгрузку, регазификацию и компрессию.

Распространенные проблемы

• Smart Cal не завершается: Проверьте, находится ли давление питания в пределах 20-120 фунтов на квадратный дюйм. Убедитесь, что пределы хода клапана находятся в пределах номинального диапазона. Убедитесь, что клапан не заклинивает и не заедает.

• Осцилляция или цикличность положения: Проверьте наличие эффекта прилипания-скольжения. Если циклы положения значительно превышают циклы уставки, позиционер может вызывать цикличность. Осмотрите на предмет блокировки хода клапана маховиком, сломанного штока или отсоединенных компонентов обратной связи по положению.

• Сбой связи с ручным устройством HART: Убедитесь в адекватном сопротивлении контура. Проверьте, соответствует ли напряжение на клеммах требованиям соответствия (9 В пост. тока при 20 мА, 11 В пост. тока при 4 мА).

• Ошибка низкого питания (LOW_POWER): Входной ток ниже 3,15 мА. Увеличьте ток контура до 4 мА для калибровки и диагностики.

• TuneERR появляется после автонастройки: Может потребоваться ручная настройка. Обратитесь к разделу устранения неполадок в руководстве по эксплуатации.

• SelfCheckError или аппаратный сбой: Отключите питание на две минуты и перезапустите. Сбросьте сигнал тревоги с помощью ValVue или HART Host. Если сбой сохраняется, замените электронный модуль.

Заменяемые модели

Masoneilan SVI3 является прямой заменой для SVI II AP и SVI1000. Он оснащен монтажными кронштейнами из нержавеющей стали для любой комбинации клапанов/приводов и полностью обратно совместим с монтажными кронштейнами SVI II AP и SVI1000. Для пользователей SVI II AP модернизация относительно проста — можно использовать существующий монтаж, и может потребоваться только регулировка подключения воздуха/трубок. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
