Flowserve Logix 520MD Цифровой позиционирующий клапан с HART-коммуникацией для точного управления и многопеременной настройки прироста

Обзор продукции

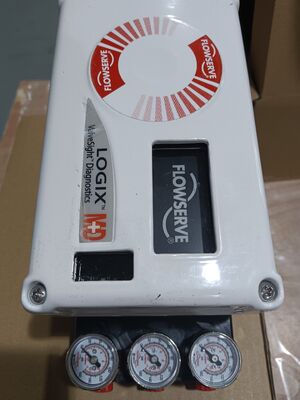

Flowserve Logix 520MD - это цифровой позиционирующий клапан, обеспечивающий точное управление пневматическими приводами.и 7 поддерживается) и преобразует его в пневматический выход для вращающихся и линейных приводовПозиционировщик сочетает в себе превосходные функции позиционирования и настройки с удобной установкой и мощными диагностическими инструментами.

520MD использует многопеременный алгоритм настройки прироста, который позволяет изменять большие шаги с минимальным превышением при сохранении разрешения для реагирования на очень маленькие изменения шага.Процедура автоматической настройки циклически управляет приводом для получения измеренного ответа и выбирает значения прироста, обеспечивающие соответствующую производительность привода. Избиратель модификатора прироста может увеличивать или уменьшать рассчитанную прирост для оптимальной производительности.

Конфигурация выполняется с помощью простых настроек переключателя DIP для настройки режима настройки и других общих настроек.набор настроек может быть изменен с помощью портативного устройства или программного обеспечения ValveSight для размещения широкого спектра размеров и типов приводовУстройство имеет двухступенчатую конструкцию управления для более быстрого времени отклика и более строгого управления с низким потреблением воздуха.

Технические спецификации

Промышленность применения

Flowserve Logix 520MD используется в нефтегазовой промышленности, химической обработке, производстве электроэнергии, очистке воды и фармацевтической промышленности.расположение клапана реактора, автоматизация обхода турбин, регулирование потока в заводах и гигиенические работы клапанов.

Общие проблемы

• Светодиод не мигает: ток ниже 3,6 мА или полярность проводки неверна. Проверьте, что ток подачи не менее 3,6 мА и проверьте полярность.

• Нерегулярные коммуникации: проблемы с сигналом HART. Проверьте, что пропускная способность текущего источника ограничена 25 Гц. Проверьте длину кабеля и импеданс. Используйте совместимый внутренний барьер безопасности.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифровой команды или произошла ошибка калибровки.

• Показание положения клапана не соответствует ожиданиям: монтаж датчика положения не на 180 градусов, ход не калиброван, MPC активный, или характеристика пользователя активная. датчик перестановки. калибровка хода.

• Положение при управлении полностью открытым или закрытым, не реагирующим на команду: Удар не калиброван, внутренняя петля датчика Холла не подключена, неправильное настройка действия воздуха, обратная трубка или проблема с преобразователем В/В.

• Требуется калибровка трения: Никакая калибровка трения не выполняется с момента заводского перезагрузки.

Заменяющие модели

Серия Flowserve Logix 520MD является зрелой цифровой позиционирующей платформой.Для новых установок, Logix 3200MD и Logix 3800MD являются альтернативными моделями в одном семействе продуктов.и протокол связи перед заказом.
