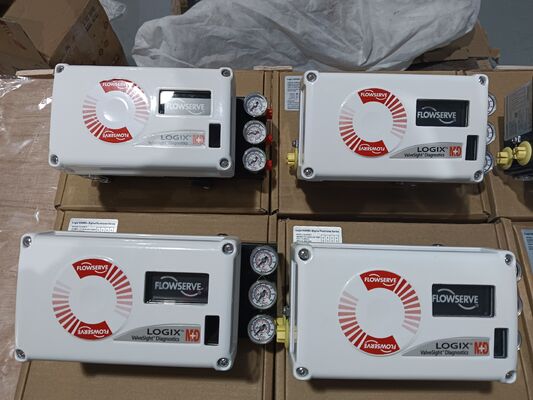

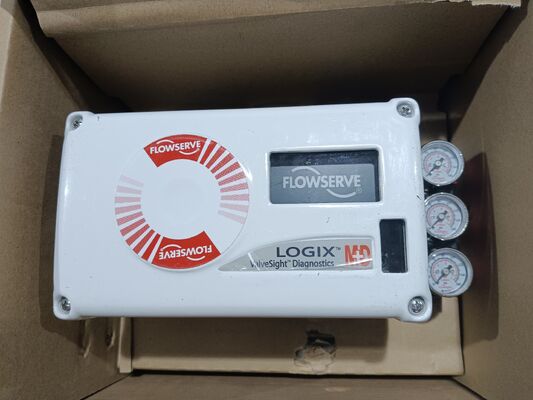

Flowserve Logix 520MD Digital Valve Positioner with HART 5, 6, and 7 Communication, ±0.25% Accuracy, and IP66/NEMA 4X Enclosure (Дигитальный клапан позиционирования с HART 5, 6, и 7 коммуникацией, ±0.25% точность, и IP66/NEMA 4X ограждение)

Обзор продукта

Flowserve Logix 520MD — это высокопроизводительный цифровой позиционер клапана, разработанный для точного управления пневматическими приводами. Он принимает двухпроводной входной сигнал 4-20 мА с поддержкой протоколов HART 5, 6 и 7 и обеспечивает пневматический выход как для поворотных, так и для линейных приводов. Устройство сочетает в себе точное позиционирование и возможности настройки с простой установкой и мощными функциями диагностики.

Многопараметрический алгоритм настройки коэффициента усиления позволяет 520MD выполнять большие ступенчатые изменения с минимальным перерегулированием, сохраняя при этом разрешение для очень малых ступенчатых изменений. Функция автонастройки циклически изменяет привод для генерации измеренной реакции и выбирает значения коэффициента усиления, обеспечивающие соответствующую производительность привода. Селектор модификатора усиления может увеличивать или уменьшать рассчитанный коэффициент усиления для достижения оптимальных результатов.

Переключатели DIP используются для настройки режима и других распространенных параметров. Для индивидуальных требований наборы настроек могут быть изменены с помощью портативного устройства или программного обеспечения ValveSight для адаптации к широкому диапазону размеров и типов приводов. Двухступенчатая конструкция управления обеспечивает более быстрое время отклика и более точное управление при низком расходе воздуха.

Технические характеристики

Отрасли применения

Flowserve Logix 520MD используется в нефтегазовой, химической, энергетической, водоочистной и фармацевтической промышленности. Он применяется для управления трубопроводами и приводами, позиционирования клапанов реакторов, автоматизации байпасов турбин, регулирования расхода и гигиенических операций с клапанами. Сертифицированные рейтинги для опасных зон делают его пригодным для работы в сложных технологических средах.

Распространенные проблемы

• Светодиод не мигает: Ток ниже 3,6 мА или неправильная полярность подключения. Убедитесь, что ток питания составляет не менее 3,6 мА, и проверьте полярность.

• Нестабильная связь: Проблемы с сигналом HART. Убедитесь, что полоса пропускания источника тока ограничена 25 Гц. Проверьте длину и импеданс кабеля. Используйте совместимый барьер искрозащиты.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифрового управления или произошла ошибка калибровки. Переключите режим управления на аналоговый. Перекалибруйте устройство.

• Показания положения клапана не соответствуют ожиданиям: Датчик положения установлен не под углом 180 градусов, ход не откалиброван, активен MPC или активна пользовательская характеризация. Переустановите датчик. Откалибруйте ход.

• Положение привода полностью открыто или закрыто, не реагирует на команду: Ход не откалиброван, внутренний контур датчика Холла не подключен, установлен неправильный тип действия воздуха, перевернуты трубки или проблема с I/P преобразователем.

• Требуется калибровка трения: Калибровка трения не выполнялась с момента сброса настроек до заводских. Выполните калибровку трения с помощью меню дисплея, портативного устройства или DTM.

Заменяющие модели

Серия Flowserve Logix 520MD представляет собой зрелую платформу цифровых позиционеров. Для применений, требующих дополнительной целостности безопасности, вариант Logix 520MD+ предлагает расширенные функции. Для новых установок Logix 3200MD и Logix 3800MD являются альтернативными моделями в рамках того же семейства продуктов. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
