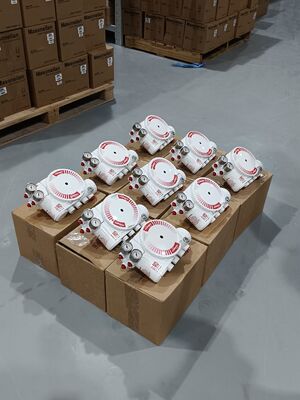

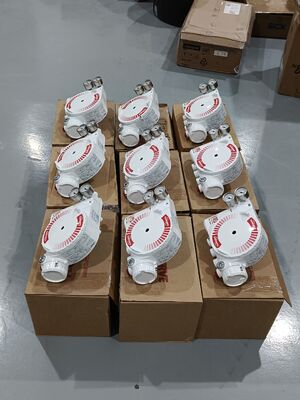

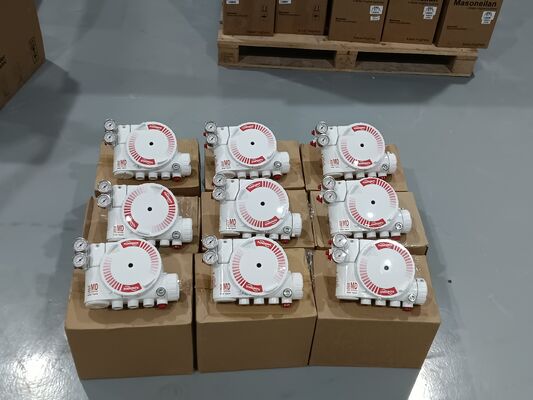

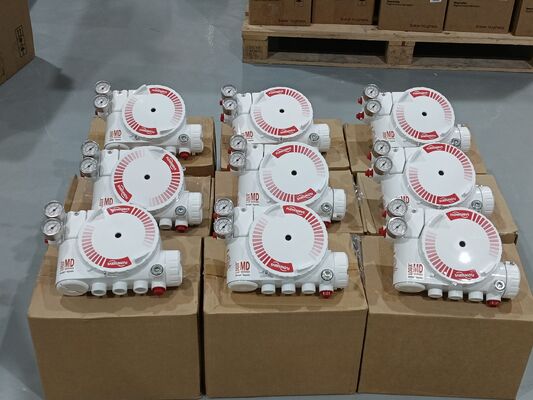

Flowserve Logix 3200MD Smart Valve Positioner с HART 5 для пневматических приводов в взрывозащищенном корпусе

Обзор продукции

Flowserve Logix 3200MD - это цифровой позиционирующий клапан HART, который использует пиезотехнологию для высокой производительности и надежности.Устройство ввода 4-20mA, которое управляет пневматическим приводом на основе аналогового сигнала управления. Конфигурация может быть выполнена локально с помощью кнопок, портативного устройства HART или программного обеспечения SoftTools.Автоматическая настройка с динамическим выбором увеличения обеспечивает стабильное управление.

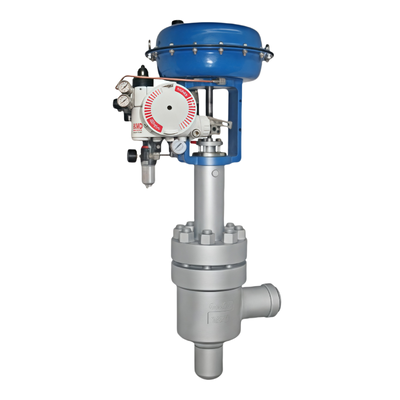

Устройство поддерживает как двойные, так и однодействующие приводы для линейных и вращающихся монтажей.Взрывостойкий корпус классифицируется как класса I дивизия 1 группы B-D, Ex d IIB+H2, AEx d IIB+H2 и имеет способность SIL 2.

Технические спецификации

Промышленность применения

Flowserve Logix 3200MD служит нефти и газа, химической обработки, генерации электроэнергии, очистки воды и фармацевтической промышленности.расположение клапана реактора, автоматизация обхода турбины и регулирование потока.

Общие проблемы

• Светодиод не мигает: ток ниже 3,6 мА или полярность проводки неверна. Проверьте, что ток подачи не менее 3,6 мА и проверьте полярность.

• Нерегулярные коммуникации: проблемы с сигналом HART. Проверьте, что пропускная способность текущего источника ограничена 25 Гц. Проверьте длину кабеля и импеданс. Используйте совместимый внутренний барьер безопасности.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифровой команды или произошла ошибка калибровки.

• Показание положения клапана не соответствует ожиданиям: монтаж датчика положения не на 180 градусов, удар не калиброван, или MPC активный. датчик перестановки. калибровка удар.

• Положение при управлении полностью открытым или закрытым: удар не калиброван, датчик Холла внутренней петли не подключены, неправильное действие воздуха настройки, или трубы перевернуты. калибровать удар. проверьте аппаратные соединения.

• Требуется калибровка трения: Никакая калибровка трения не выполняется с момента заводского перезагрузки.

Заменяющие модели

Flowserve Logix 3200MD является зрелой цифровой позиционирующей платформой.Logix 3800 является альтернативной моделью в рамках той же семьи продуктов.Для альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
