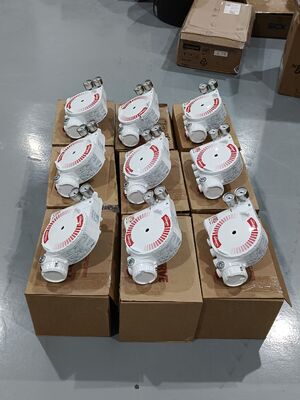

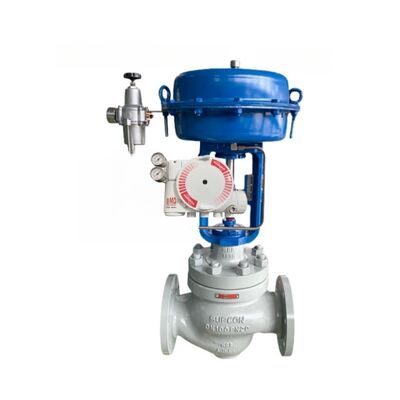

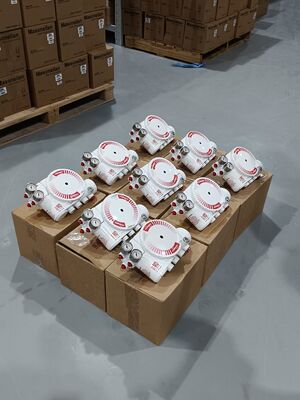

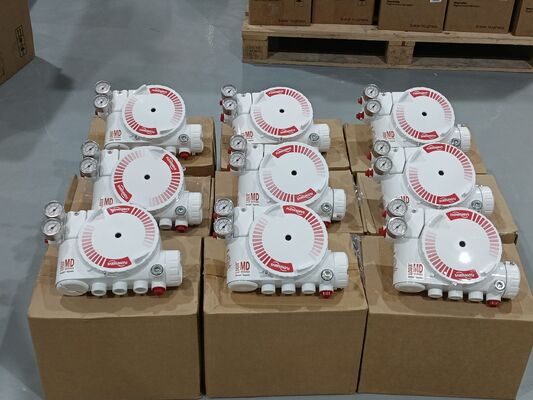

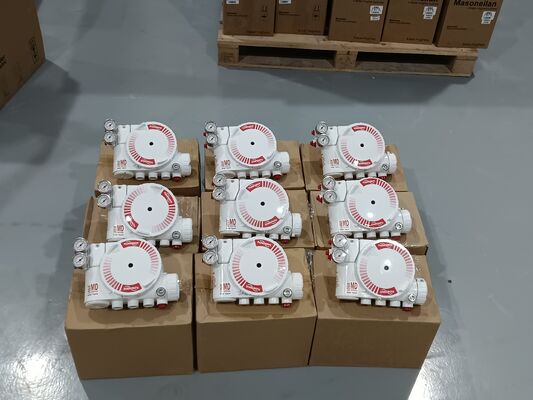

Цифровой позиционер клапана Flowserve Logix 3200MD с HART-связью, взрывозащищенный, с возможностью SIL 2, для регулирующих клапанов

Обзор продукта

Цифровой позиционер клапана Flowserve Logix 3200MD — это высокопроизводительное устройство, использующее пьезоэлектрическую технологию для обеспечения надежного и точного управления пневматическим приводом. Он принимает двухпроводной входной сигнал 4-20 мА и позиционирует привод клапана в соответствии с этой аналоговой командой. Настройка может выполняться локально с помощью кнопок, портативного устройства HART или программного обеспечения SoftTools. Локальные светодиодные индикаторы состояния, DIP-переключатели и кнопки калибровки упрощают настройку. Автоматическая настройка с динамическим выбором коэффициента усиления обеспечивает стабильное и отзывчивое управление.

Устройство работает как с двойного, так и с одинарного действия приводами для линейных и поворотных монтажей. Оно нечувствительно к изменениям давления питания и может работать при давлениях питания от 30 до 150 фунтов на квадратный дюйм. Взрывозащищенный корпус имеет классы защиты Class I Division 1 Groups B-D, Ex d IIB+H2 и AEx d IIB+H2, а позиционер имеет возможность SIL 2.

Технические характеристики

Отрасли применения

Flowserve Logix 3200MD используется в нефтегазовой, химической, энергетической, водоочистной и фармацевтической промышленности. Он используется для управления трубопроводами и приводами, позиционирования клапанов реакторов, автоматизации байпаса турбин и регулирования расхода на заводах.

Распространенные проблемы

• Нет мигания светодиода: Ток ниже 3,6 мА или неправильная полярность подключения. Убедитесь, что ток питания составляет не менее 3,6 мА, и проверьте полярность.

• Нестабильная связь: Проблемы с сигналом HART. Убедитесь, что полоса пропускания источника тока ограничена 25 Гц. Проверьте длину и импеданс кабеля. Используйте совместимый барьер искрозащиты.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифровой команды или произошла ошибка калибровки. Переключите режим команды на аналоговый. Перекалибруйте устройство.

• Показание положения клапана не соответствует ожиданиям: Датчик положения установлен не под углом 180 градусов, ход не откалиброван или активен MPC. Переместите датчик. Откалибруйте ход.

• Положение полностью открыто или закрыто: Ход не откалиброван, внутренний контур датчика Холла не подключен, неправильно установлен тип действия воздуха или перепутаны трубки. Откалибруйте ход. Проверьте аппаратные соединения.

• Требуется калибровка трения: Калибровка трения не выполнялась с момента сброса настроек завода. Выполните калибровку трения с помощью меню дисплея, портативного устройства или DTM.

Заменяющие модели

Flowserve Logix 3200MD — это зрелая платформа цифровых позиционеров. Для дополнительной целостности безопасности вариант Logix 3200MD+ предлагает расширенные функции. Для новых установок Logix 3800 является альтернативной моделью в том же семействе продуктов. Для альтернатив других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
