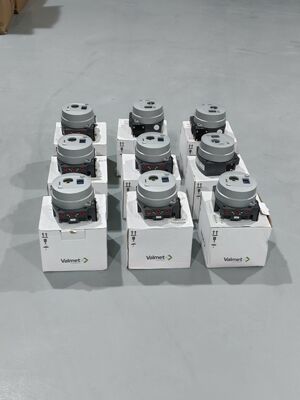

Интеллектуальный позиционер клапана Neles ND9000 с сертификацией HART 6/7 Fieldbus SIL 2 и бесконтактным измерением положения клапана

Обзор продукта

Neles ND9000 — это интеллектуальный контроллер клапана на базе микроконтроллера, разработанный для точного управления пневматическими приводами. Он работает от источника питания 4-20 мА или полевой шины и непрерывно сравнивает входной управляющий сигнал с фактическим положением клапана для регулировки привода. ND9000 работает с любым приводом регулирующего клапана и во всех отраслях промышленности.

Устройство использует бесконтактное измерение положения клапана, что исключает механический износ в цепи обратной связи. Оно подходит для поворотных и линейных клапанов, а одно и то же устройство поддерживает односторонние и двусторонние приводы. Пусконаладка проста благодаря локальному пользовательскому интерфейсу (LUI) или удаленной конфигурации DTM/EDD. Функция калибровки в 1 точку позволяет устанавливать устройство на клапаны, находящиеся в процессе эксплуатации, без нарушения работы.

ND9000 имеет сертификат SIL 2 от TÜV в соответствии с IEC 61508. Он обеспечивает комплексную диагностику, включая самодиагностику, онлайн-диагностику, диагностику производительности и диагностику связи. Устройство хранит до 8000 онлайн-сигналов тревоги и напоминаний о техническом обслуживании с периодом хранения данных 25 лет. Расширенная диагностика позволяет операторам отслеживать трение клапана, усилие пружины и состояние износа для предиктивного технического обслуживания.

Технические характеристики

Отрасль применения

Neles ND9000 используется в нефтегазовой, химической, энергетической, целлюлозно-бумажной, горнодобывающей промышленности и в области промышленной автоматизации. Ключевые области применения включают управление трубопроводами и приводами, позиционирование клапанов реакторов, автоматизацию байпаса турбин, регулирование расхода и управление флотацией в горнодобывающей промышленности. Устройство интегрируется со всеми основными системами DCS и поддерживает монтажные комплекты для любых сторонних приводов. Доступны версии, одобренные для морского применения, для морских установок.

Распространенные проблемы

• Ошибка калибровки из-за выхода положения клапана за пределы диапазона: Проверьте давление воздуха. Для двусторонних приводов установите давление примерно на 10 PSI ниже ожидаемого минимального давления. Для односторонних приводов не превышайте номинальное давление привода. Убедитесь, что зажим H на рычаге обратной связи находится на одном уровне, прямо и выровнен с валом обратной связи клапана.

• ОШИБКА / Ход слишком короткий: Позиционер обнаружил, что изменение угла физического вала обратной связи не достигло минимального порога электрического измерения во время автонастройки. Проверьте монтаж и выравнивание звена обратной связи.

• ОШИБКА / Отклонение управления: Положение клапана отклоняется от заданного значения за пределы настроенного лимита. Проверьте заедание клапана, увеличение трения или проблемы с подачей воздуха.

• Предупреждение об обнаружении колебаний: Обнаружены колебания клапана. Измените уровень производительности на менее агрессивный, чтобы стабилизировать клапан. Убедитесь, что пропускная способность золотникового клапана достаточна для привода.

• Ошибка калибровки положения: Проверьте параметры конфигурации и монтаж контроллера. Убедитесь, что вал контроллера правильно выровнен.

• Сбой датчика температуры: Сбой измерения температуры. Точность измерений снижена. Замените устройство ND при следующей возможности технического обслуживания.

• Давление питания вне пределов: Давление питания превысило указанные рабочие условия. Проверьте регулятор подачи воздуха и выход компрессора.

Заменяющие модели

Neles ND9000 — это зрелая платформа интеллектуальных контроллеров клапанов. Для устаревших установок позиционеры серии ND7000 являются прямыми предшественниками — ND9000 служит функциональным обновлением с расширенной диагностикой и опциями полевой шины. ND9103HX8T и ND9106HX8T — это конкретные варианты моделей в серии ND9000, которые предлагают расширенную взрывозащищенную сертификацию. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
