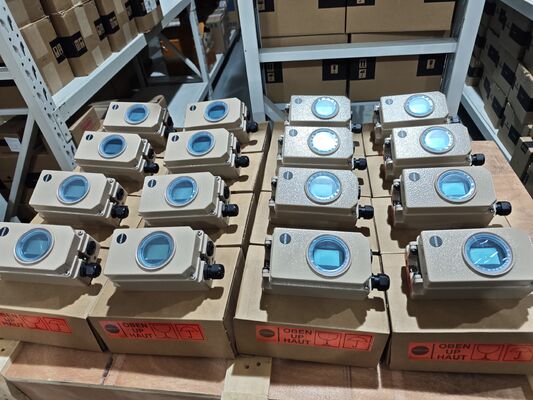

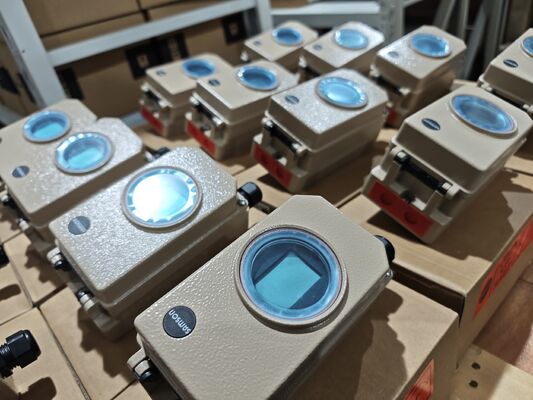

Самсон 3730-3 Умный позиционирующий клапан с HART-коммуникацией и EXPERTplus диагностикой для самокалибрирующихся клапанов управления

Обзор продукта

Samson 3730-3 — это электропневматический позиционер с поддержкой протокола HART, предназначенный для установки на пневматические регулирующие клапаны. Это односторонний или двусторонний позиционер, который сравнивает входной управляющий сигнал от системы управления с фактическим ходом или углом поворота клапана, а затем выдает соответствующий пневматический сигнал на привод.

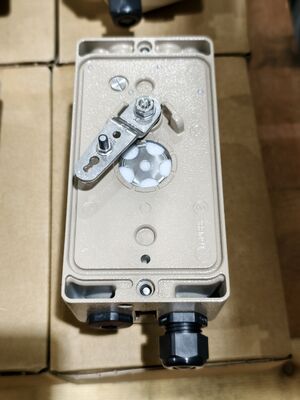

Позиционер самокалибруется и автоматически адаптируется к регулирующему клапану и пневматическому приводу. Он оснащен откалиброванным датчиком хода без подверженных износу шестерен, поэтому на него не влияет механический износ трансмиссии. Устройство предлагает четыре различных режима инициализации для автоматического запуска, включая режим "Sub" (замена), который позволяет запустить позиционер в экстренной ситуации при работающей установке без перемещения клапана.

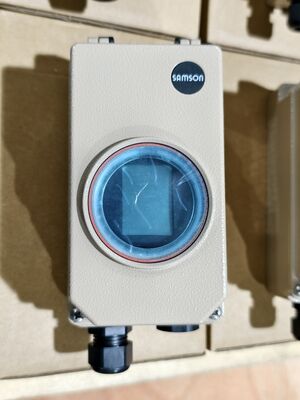

Все параметры хранятся в энергонезависимой памяти EEPROM, защищенной от сбоев питания. Двухпроводная система имеет небольшую электрическую нагрузку 410 Ом. ЖК-дисплей можно считывать в любом монтажном положении благодаря вращающемуся направлению чтения. Конфигурация осуществляется с помощью простого управления одной ручкой с меню или через ПК с использованием программного обеспечения TROVIS-VIEW через последовательный интерфейс SSP.

Технические характеристики

Отрасль применения

Samson 3730-3 используется в химической и нефтехимической промышленности, производстве электроэнергии, целлюлозно-бумажной промышленности и общей промышленной автоматизации. Он подходит для сложных временных задержек, сложных условий окружающей среды, дросселирования и применений, требующих внешнего датчика хода. Интегрированная диагностика EXPERTplus обеспечивает предиктивное обслуживание регулирующих клапанов.

Распространенные проблемы

• Ошибка инициализации: Проверьте, находится ли давление питания в пределах 1,4–7 бар. Убедитесь, что датчик хода правильно подключен и клапан не заклинил.

• Ошибка калибровки нуля: Нулевая точка находится вне диапазона. Проверьте монтаж и повторно инициализируйте позиционер.

• Ошибка статуса связи: Проверьте проводку связи HART. Убедитесь, что сопротивление нагрузки соответствует спецификации (410 Ом). Проверьте наличие ошибок переполнения, кадрирования или четности в буфере связи.

• Позиционер не реагирует на входной сигнал: Проверьте давление питания и пневматические соединения. Убедитесь, что устройство находится в правильном рабочем режиме.

• Клапан не достигает конечного положения: Убедитесь, что настройка ограничения выходного давления не слишком низкая. Проверьте наличие утечек воздуха в трубках и приводе.

• Сбой датчика температуры: Не удалось измерить температуру. Точность диагностики может быть снижена. Свяжитесь с сервисной службой для замены.

Заменяющие модели

Samson 3730-3 будет снят с производства в ближайшем будущем. Прямой заменой является TROVIS 3730-3, который представляет собой интеллектуальный позиционер следующего поколения с поддержкой HART 7 и оптимизированной диагностикой клапанов EXPERTplus. TROVIS 3730-3 оснащен бесконтактным внутренним датчиком положения, потребляет вдвое меньше воздуха по сравнению с предыдущими версиями и использует те же монтажные детали, что и серия 373x. Другие модели в серии включают 3730-4 (Profibus) и 3730-5 (FOUNDATION Fieldbus). В качестве альтернатив от других производителей часто упоминаются серии Neles ND9000 и Masoneilan SVI-II как прямые конкуренты.
