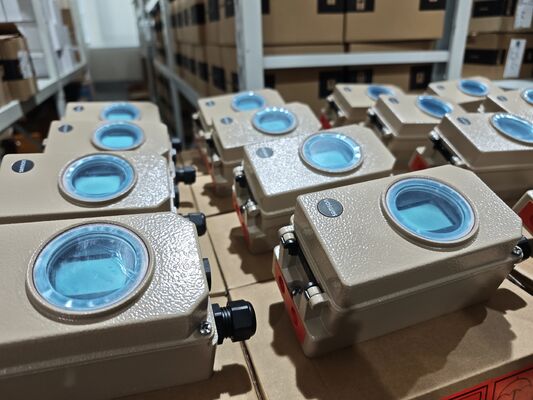

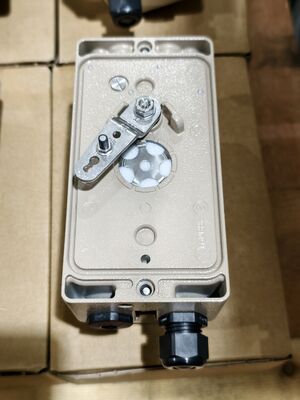

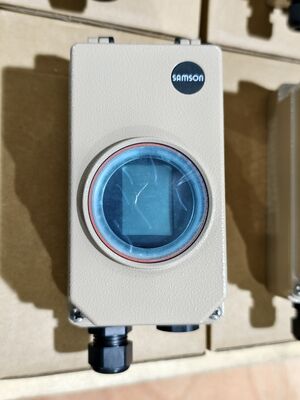

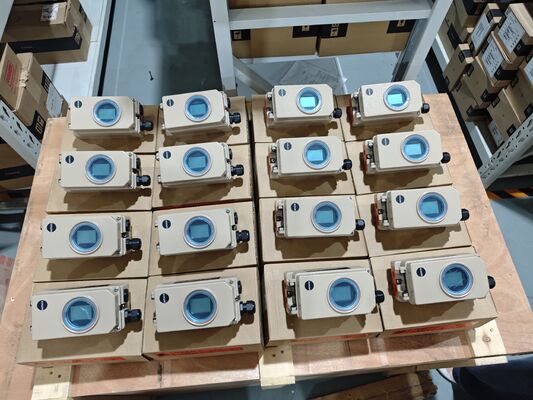

Самсон 3730-3 Умный электропневматический позиционировщик HART 4-20mA для пневматических приводов

Обзор продукта

Samson 3730-3 — это электропневматический позиционер с цифровым усилением, использующий связь HART для управления пневматическими регулирующими клапанами. Он работает с односторонними и двусторонними приводами, как линейными, так и поворотными. Устройство сравнивает команду 4-20 мА от системы управления с фактическим ходом или углом поворота клапана, а затем подает соответствующий пневматический сигнал на привод.

Самокалибровка происходит автоматически, адаптируясь к клапану и приводу без ручного вмешательства. Датчик хода не имеет шестерен, что исключает механический износ, влияющий на традиционные датчики на основе шестерен. Доступны четыре режима инициализации, включая режим замены для экстренного запуска во время работы установки без перемещения клапана.

Все параметры хранятся в энергонезависимой памяти EEPROM, защищенной от сбоев питания. Двухпроводная система потребляет низкую электрическую нагрузку в 410 Ом. ЖК-дисплей можно читать с любого положения установки благодаря вращающемуся направлению отображения. Конфигурация осуществляется через меню с одной ручкой или через ПК с использованием программного обеспечения TROVIS-VIEW через последовательный интерфейс SSP.

Технические характеристики

Отрасль применения

Samson 3730-3 используется в химической и нефтехимической промышленности, производстве электроэнергии, производстве целлюлозы и бумаги, а также в общей промышленной автоматизации. Он подходит для сложных временных задержек, сложных условий окружающей среды, дросселирования и применений, требующих внешнего датчика хода. Интегрированная диагностика EXPERTplus обеспечивает предиктивное обслуживание регулирующих клапанов.

Распространенные проблемы

• Ошибка инициализации: Проверьте, находится ли давление питания в пределах 1,4–7 бар. Убедитесь, что датчик хода правильно подключен и клапан не заклинил.

• Ошибка калибровки нуля: Нулевая точка находится вне диапазона. Проверьте монтаж и повторно инициализируйте позиционер.

• Ошибка статуса связи: Проверьте проводку связи HART. Убедитесь, что сопротивление нагрузки соответствует спецификации (410 Ом). Проверьте наличие ошибок переполнения, кадрирования или четности в буфере связи.

• Позиционер не реагирует на входной сигнал: Проверьте давление питания и пневматические соединения. Убедитесь, что устройство находится в правильном режиме работы.

• Клапан не достигает конечного положения: Убедитесь, что настройка ограничения выходного давления не слишком низкая. Проверьте наличие утечек воздуха в трубках и приводе.

• Сбой датчика температуры: Не удалось измерить температуру. Точность диагностики может быть снижена. Свяжитесь с сервисной службой для замены.

Заменяющие модели

Samson 3730-3 будет снят с производства в ближайшем будущем. Прямой заменой является TROVIS 3730-3, который представляет собой интеллектуальный позиционер следующего поколения со связью HART 7 и оптимизированной диагностикой клапанов EXPERTplus. TROVIS 3730-3 оснащен бесконтактным внутренним датчиком положения, потребляет вдвое меньше воздуха по сравнению с предыдущими версиями и использует те же монтажные детали, что и серия 373x. Другие модели в серии включают 3730-4 (Profibus) и 3730-5 (FOUNDATION Fieldbus). В качестве альтернатив от других производителей часто упоминаются серии Neles ND9000 и Masoneilan SVI-II как прямые конкуренты.
