Самсон 4763 компактный электропневматический клапан позиционировщик 4-20mA для пневматических приводов

Обзор продукта

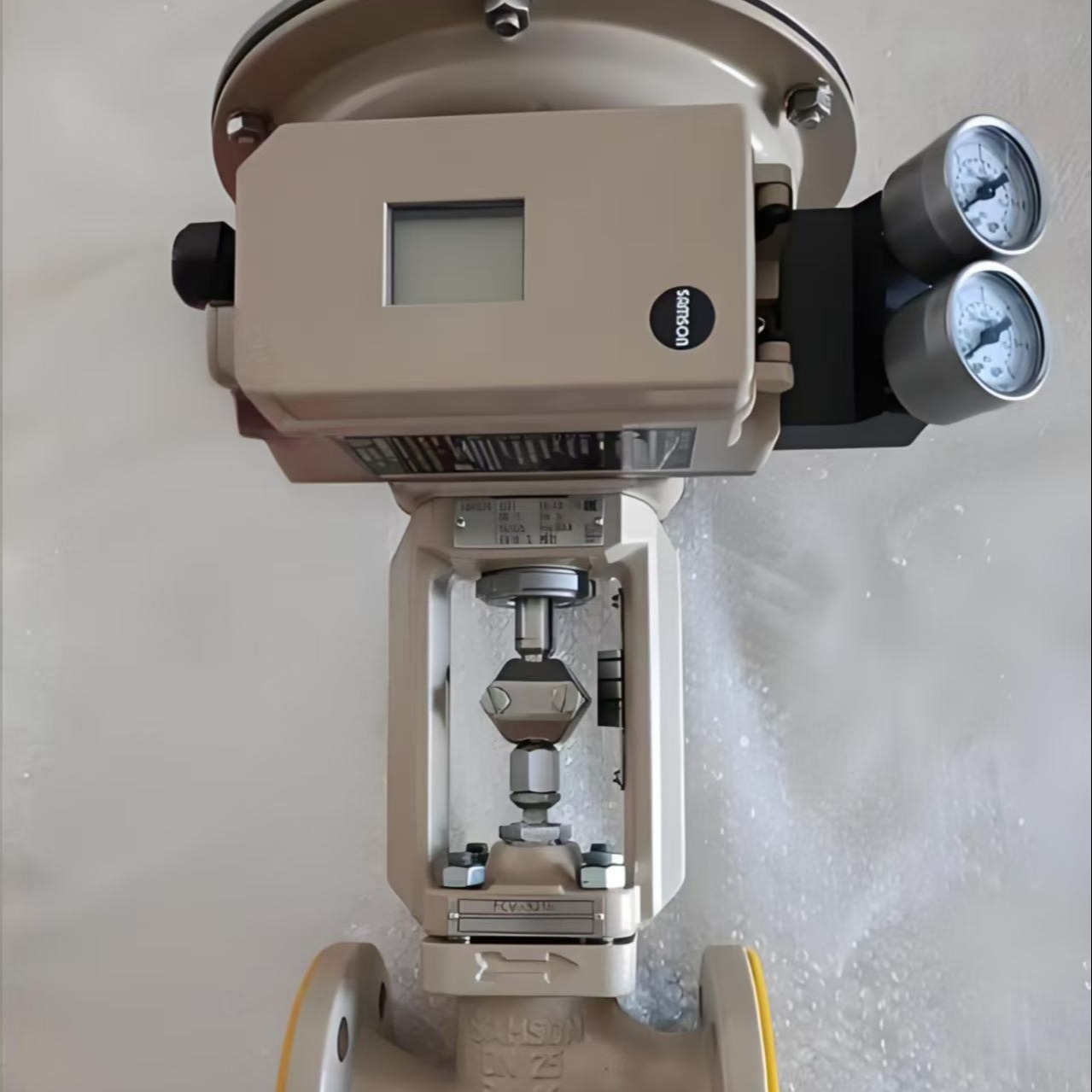

Samson 4763 — это компактный электропневматический позиционер, предназначенный для установки на пневматические регулирующие клапаны. Это односторонний прибор, который сравнивает входной сигнал системы управления с фактическим положением штока клапана, а затем подает соответствующее пневматическое давление на привод. Корпус изготовлен из литого алюминия, и устройство может быть установлено в любом положении без влияния механических вибраций. Рабочее направление может быть изменено в полевых условиях. Регулируемая пропорциональная зона и производительность воздушного выхода позволяют точно настроить устройство для конкретных применений. Модель 4763 принимает электрический входной сигнал 4-20 мА или 1-5 мА. Он использует систему балансировки усилий с клапаном-соплом. Дополнительные манометры позволяют контролировать давление воздуха питания и сигнальное давление.

Технические характеристики

Отрасль применения

Samson 4763 используется в химической и нефтехимической промышленности, производстве электроэнергии, целлюлозно-бумажной промышленности и общей промышленной автоматизации. Он подходит для дросселирования и применений, требующих точного позиционирования клапана. Компактная конструкция и устойчивость к вибрациям делают его пригодным для требовательных технологических сред.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: Проверьте, находится ли давление питания в пределах 1,4–6 бар. Убедитесь в надежности пневматических соединений. Проверьте, не засорена ли сборка сопла.

• Положение клапана не соответствует входному сигналу: Проверьте настройку пропорциональной зоны (P-зоны). Убедитесь, что рабочее направление (прямое или обратное) установлено правильно. Перекалибруйте нулевую точку.

• Неустойчивая работа или колебания: Осмотрите на предмет утечек воздуха в трубках и фитингах. Проверьте чрезмерное трение в уплотнении клапана или приводе. Убедитесь, что настройка производительности воздушного выхода соответствует требованиям.

• Ошибка калибровки нулевой точки: Нулевая точка находится вне диапазона. Проверьте монтаж и отрегулируйте нулевую точку.

• Низкое давление питания: Убедитесь, что давление питания соответствует минимальному требованию 1,4 бар. Проверьте регулятор подачи воздуха.

Заменяющие модели

Samson 4763 будет снят с производства в ближайшем будущем. Прямой заменой является TROVIS 3730-1, который представляет собой интеллектуальный позиционер следующего поколения с поддержкой связи HART и расширенными функциями. Также доступен тип 3767 в качестве альтернативы. Модель 4763 является предшественником серии 3730 и имеет схожую совместимость монтажа. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
