Spirax Sarco SP7 Умный позиционирующий клапан HART Fieldbus для промышленных паровых клапанов

Обзор продукта

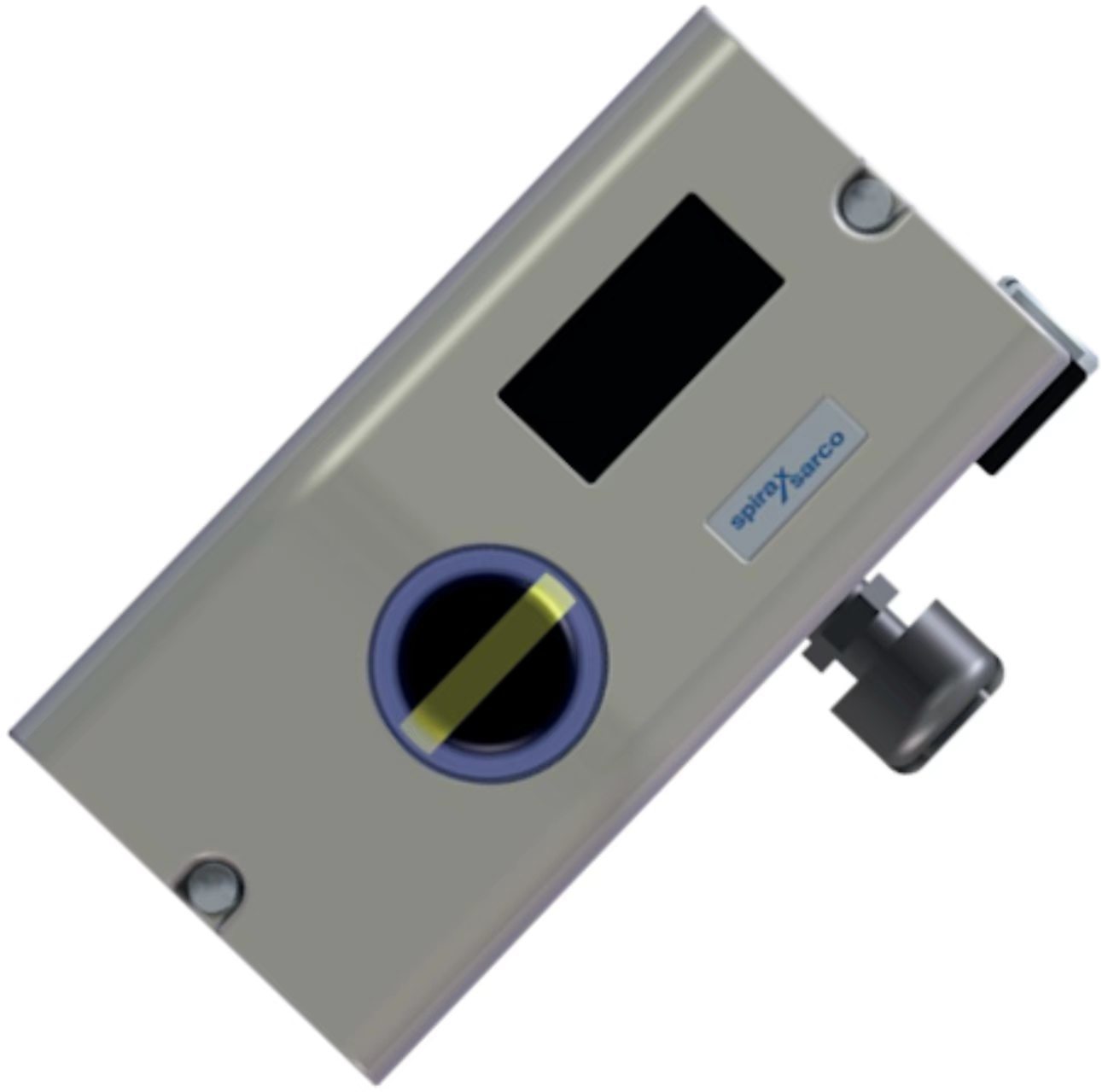

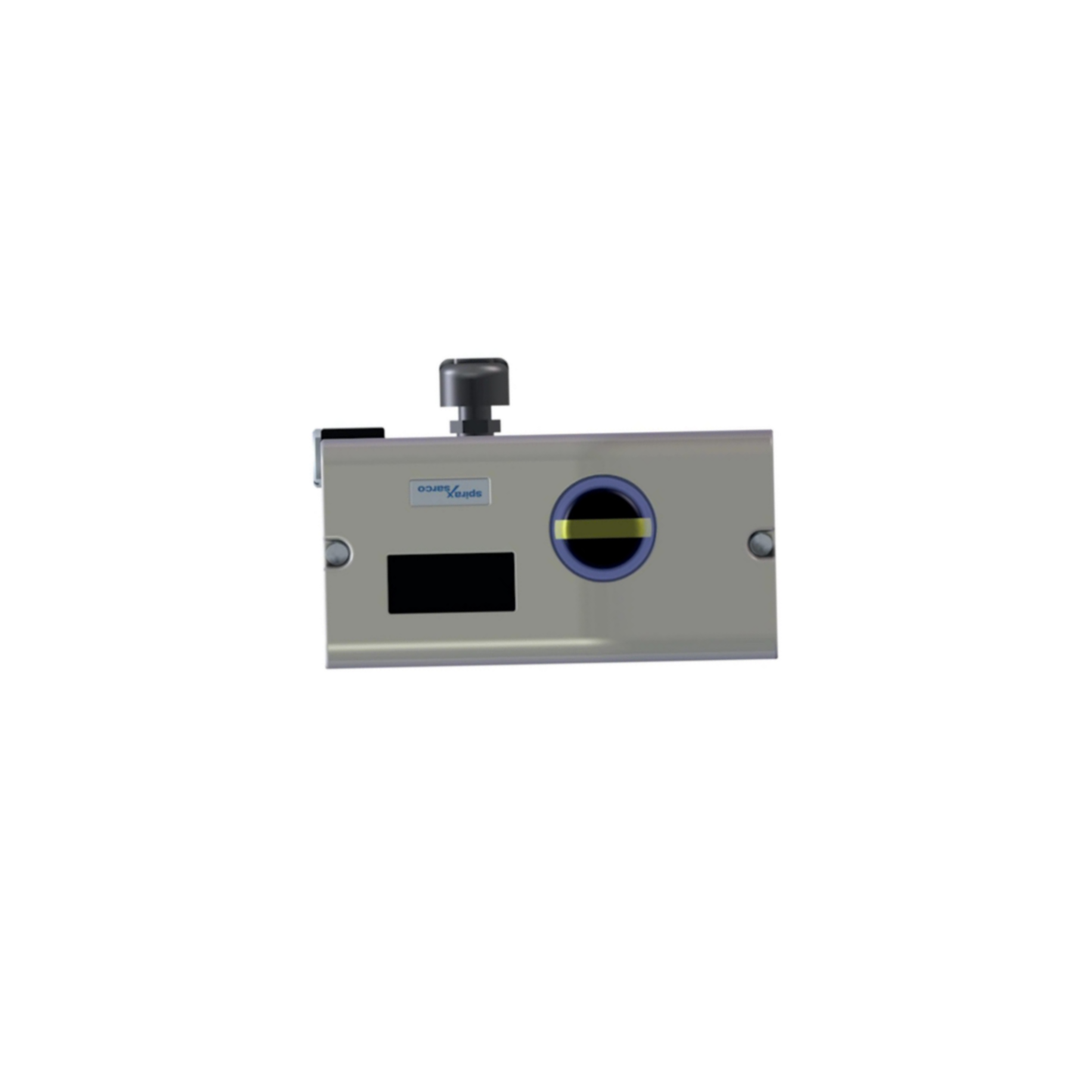

Spirax Sarco SP7 — это интеллектуальный электропневматический позиционер клапана, который можно конфигурировать электронным способом. Он устанавливается на пневматические линейные или поворотные приводы, соответствующие стандарту NAMUR. Устройство обеспечивает точное соответствие хода клапана и входного сигнала в мА.

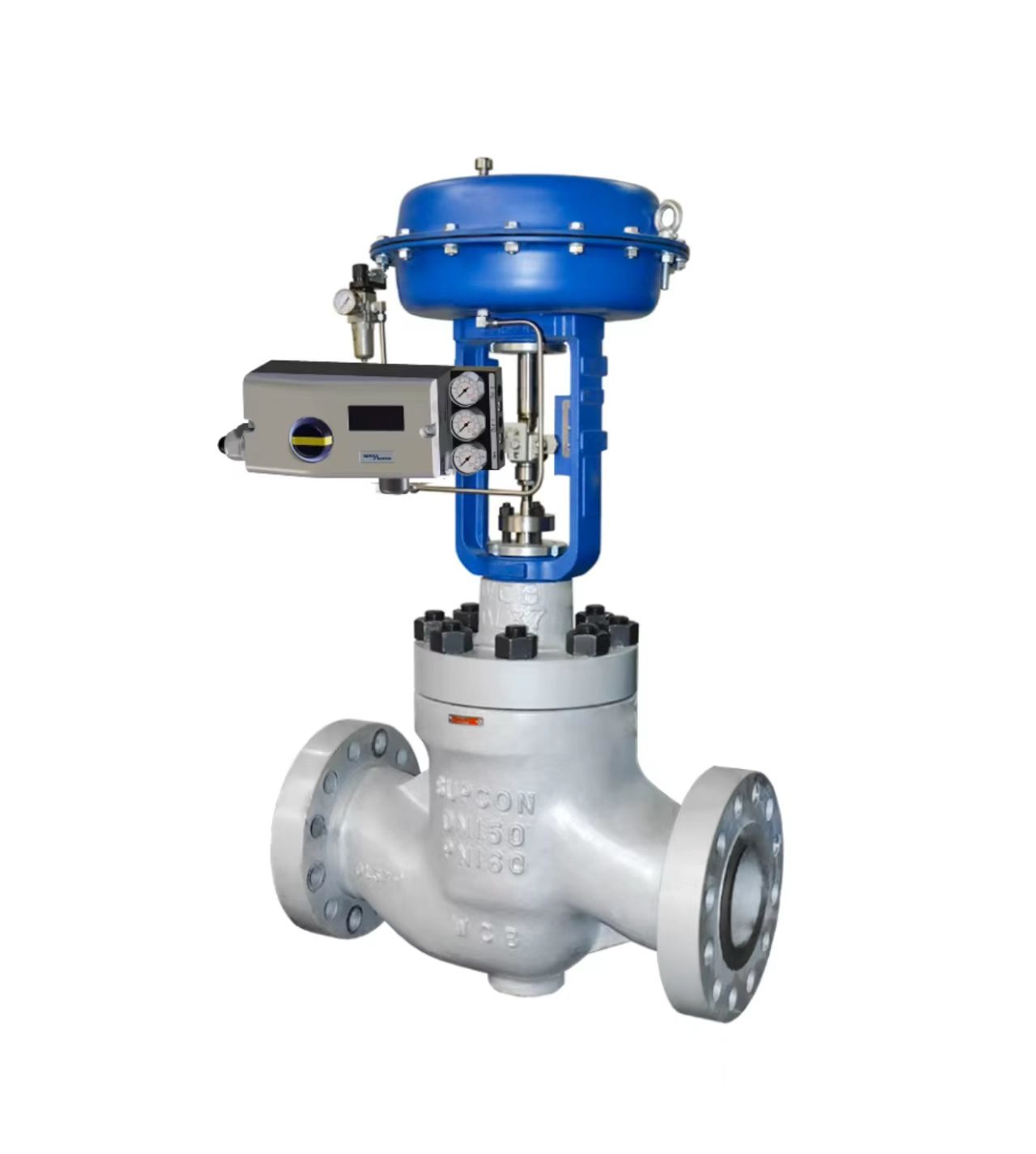

SP7-1* имеет литой алюминиевый корпус, обработанный для наружного применения. Он подходит для приводов с углом поворота от -57 до +57° или линейным ходом от -28 до +28°. В качестве опций могут поставляться монтажный комплект и блок манометра. Управляющий сигнал — в мА, а давление питающего воздуха составляет от 1,4 до 6 бар. Позиционер также может изменять действие управляющего сигнала.

SP7-10 поставляется со стандартным локальным интерфейсом связи (LCI). Дополнительный модуль HART позволяет осуществлять связь по сигналу 20 мА. Доступны HART 5 или HART 7. SP7-11 использует PROFIBUS PA, а SP7-12 — FOUNDATION Fieldbus. Цифровой вход может запускать функции системы управления, а цифровой выход отправляет сообщения о коллективной аварии или неисправности. SP7 является одним из самых энергоэффективных позиционеров на рынке с максимальным потреблением воздуха в установившемся режиме 0,015 SCFM — до 50 раз лучше, чем у аналогичных электропневматических позиционеров.

Технические характеристики

Отрасль применения

SP7 используется в системах управления паром, технологическом нагреве и охлаждении, коммунальных службах пищевой и пивобезалкогольной промышленности, системах чистого пара для фармацевтики и общем промышленном управлении клапанами. Он подходит для применений, где важны надежное цифровое позиционирование и низкое энергопотребление. Позиционер работает с любым приводом, соответствующим стандарту NAMUR, включая серии Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 и TN2000.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: Проверьте, находится ли давление питающего воздуха в пределах 1,4–6 бар. Убедитесь в надежности пневматических соединений. Подтвердите, что качество воздуха соответствует ISO 8573-1:2010 Класс 3:3:3.

• Положение клапана не соответствует входному сигналу: Проверьте настройку кривой характеристики. Убедитесь, что направление работы установлено правильно. Перекалибруйте нулевую точку.

• Медленная реакция клапана: Проверьте давление питающего воздуха и фильтр. Убедитесь, что трубка подачи воздуха не пережата.

• ОШИБКА 10 (Прерывание питания): Питание было прервано на срок не менее 20 мс. Привод перемещается в безопасное положение. Примерно через 5 секунд позиционер автоматически сбрасывается.

• ОШИБКА 11 (Ошибка ОЗУ): Привод перемещается в безопасное положение. Примерно через 5 секунд позиционер сбрасывается, и ОЗУ переинициализируется.

• SENS_ERR (Датчик положения неисправен): Датчик положения неисправен. Свяжитесь с сервисной службой для замены.

• ТРЕВОГА 1 (Утечка между позиционером и приводом): Проверьте пневматические трубки и фитинги на наличие утечек.

• ТРЕВОГА 2 (Уставка тока вне диапазона): Проверьте источник входного сигнала и проводку.

Заменяемые модели

Spirax Sarco SP7 — это современная платформа интеллектуальных позиционеров. Smart Positioner SP8 — это следующий уровень в той же линейке продуктов, предлагающий расширенную диагностику клапанов с долгосрочным отслеживанием данных для сравнения текущей производительности клапана с новым регулирующим клапаном. Для устаревших установок SP7 служит модернизацией старых позиционеров серий Spirax Sarco EP5/EP6 и чисто пневматических позиционеров. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
