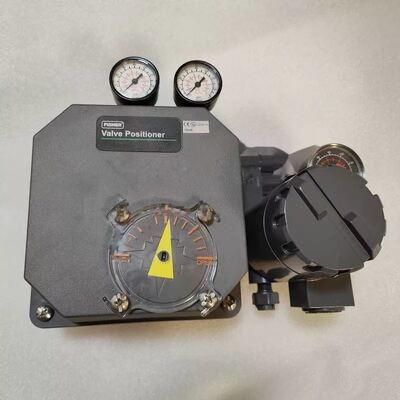

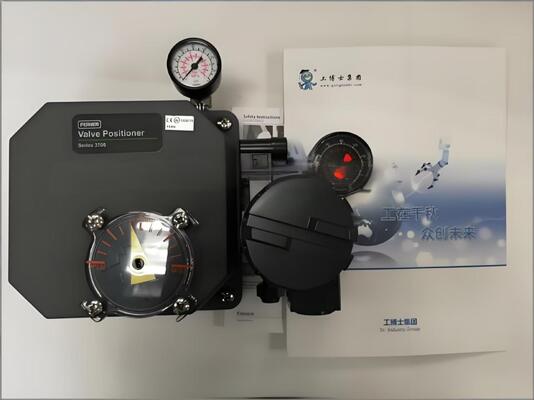

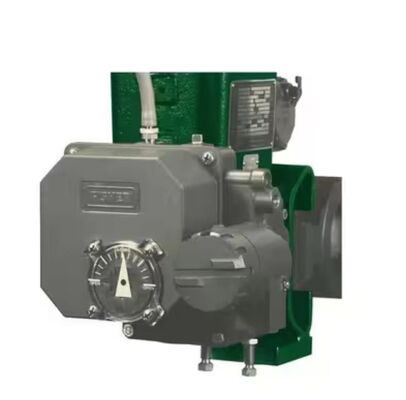

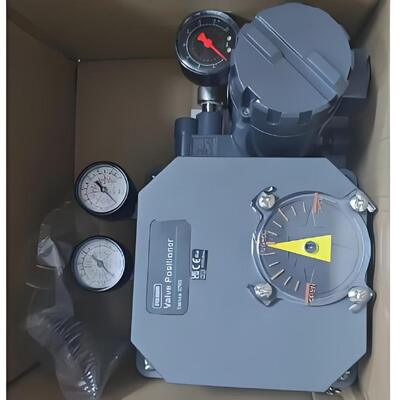

Фишер 3720 Электропневматический позиционирующий клапан с сигналом 4-20mA для модулирования управления и коррозионно-устойчивого строительства

Обзор продукции

Фишер 3720 - это электропневматический позиционирующий клапан для диафрагмы или поршневых вращающихся приводов. Он сочетает в себе 3710 пневматический позиционирующий клапан с 3722 электропневматическим преобразователем.Преобразователь принимает сигнал 4-20 мА постоянного тока и производит пропорциональную пневматическую мощность (0.2 до 1,0 бар / 3 до 15 псиг), который приводит в действие пневматическую позиционирующую ступень.

3720 работает в конфигурациях с одним или двумя действиями. Действие может переключаться между прямым и обратным в полевых условиях.Модульная конструкция позволяет преобразовать 3710 пневматический позиционировщик в 3720 путем добавления 3722 преобразователя.

Позиционировщик использует технологию катушек для точного, быстрого ответа и высокого цикла жизни.Противокоррозионная конструкция включает низкомедно-алюминиевые сплавы из литейного литья и компоненты из нержавеющей стали серии 300Проточные уплотнители EPDM позволяют использовать их при низких и высоких температурах, а также в пищевой, питьевой, фармацевтической и табачной промышленности.

Технические спецификации

Промышленность применения

Фишер 3720 используется в общей промышленной системе управления процессами, включая химическую обработку, производство электроэнергии, целлюлозу и бумагу, а также в других отраслях промышленности, требующих надежного расположения вращающегося клапана.С уплотнениями EPDMОн подходит как для однодействующих, так и для двухдействующих вращающихся приводов.

Общие проблемы

• Никакого выходного сигнала при наличии вводаПроверьте забитые сосуды, очистите сосуды, проверьте давление воздуха.

• Медленное или ненормальное выходное давление: Проверьте, что давление подачи находится в пределах спецификации.

• Линейный ответ плохойПроверьте положение механизма регулировки диапазона.

• Позиционер не отвечает.: Проверьте давление питания и пневматические соединения.

• Утечка воздухаПроверьте, не изношены ли О-кольца, уплотнения и диафрагма.

Заменяющие модели

Фишер 3720 - это зрелая электропневматическая платформа позиционирования для современной цифровой связи и передовой диагностики.цифровые контроллеры клапанов Fisher DVC6200 или DVC2000 являются альтернативами текущего поколенияДля устаревших установок 3720 служит прямой заменой 3710 пневматического позиционирования, когда требуется электрический вход.дальность следования, и совместимость входного сигнала перед заказом.
