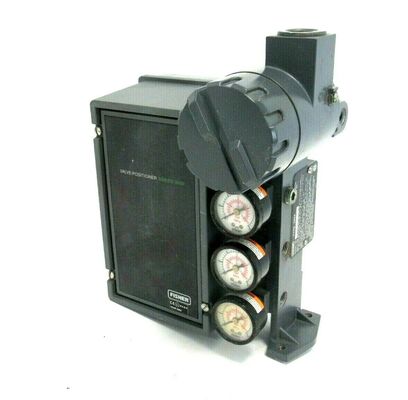

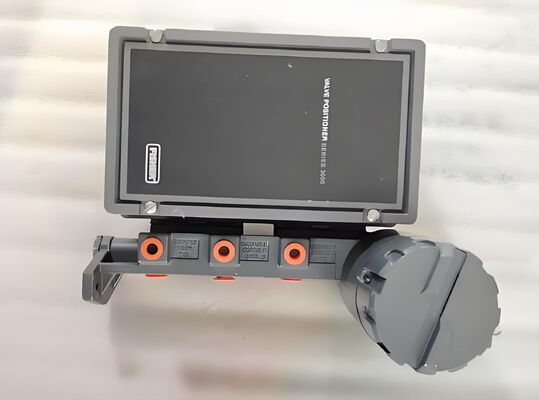

Fisher 3620J однодействующий электропневматический позиционировщик с сигналом постоянного тока 4-20 мА и конструкцией, устойчивой к коррозии

Обзор продукции

Fisher 3620J - однодействующий электропневматический позиционирующий клапан, предназначенный для диафрагмы или поршневых вращательных приводов.Он сочетает в себе 3610J пневматический позиционировщик с 3622 электропневматическим преобразователемПреобразователь принимает сигнал 4-20 мА постоянного тока и производит пропорциональную пневматическую мощность (0,2 - 1,0 бар / 3 - 15 псиг), которая управляет позиционирующей стадией.

3620J устанавливается в корпус привода, действие может переключаться между прямым и обратным движением в поле без дополнительных частей.и перекрестные регулировки доступны с помощью отвертки после снятия крышкиНебольшая регулируемая увеличение петли позволяет пользователям тонко настроить динамический ответ для каждого размера привода и применения.

Позиционировщик обеспечивает точную, быстро реагирующую работу и выдерживает вибрации, встречающиеся в большинстве растительных условий.и уплотнительные материалы выбираются для суровых условийДля повышения коррозионной устойчивости воздух, испаряемый, очищает внутренние части и корпус привода для дополнительной защиты.

Технические спецификации

Промышленность применения

Фишер 3620J используется в химической и нефтехимической обработке, производстве электроэнергии, очистке воды и сточных вод, а также в общем контроле промышленных процессов.Он подходит для более старых пневматических петлей управления и приложений, где требуется надежное позиционирование вращающего клапанаПозиционировщик устанавливается в корпус привода для компактной установки.

Общие проблемы

• Никакого выходного сигнала при наличии вводаПроверьте забитые сосуды, очистите сосуды, проверьте давление воздуха.

• Медленное или ненормальное выходное давление: Проверьте, что давление подачи находится в пределах спецификации.

• Линейный ответ плохойПроверьте положение механизма регулировки диапазона.

• Позиционер не отвечает.: Проверьте давление питания и пневматические соединения.

• Утечка воздухаПроверьте, не изношены ли О-кольца, уплотнения и диафрагма.

Заменяющие модели

Фишер 3620J - это зрелая электропневматическая позиционирующая платформа для современной цифровой связи и передовой диагностики.цифровые контроллеры клапанов Fisher DVC6200 или DVC2000 являются альтернативами текущего поколенияДля устаревших установок 3620J служит прямой заменой для 3610J пневматического позиционирования, когда требуется электрический вход.и 3620JPR добавляет возможность удаленной установкиДля альтернатив между поставщиками, проверьте монтаж привода, дальность движения и совместимость входного сигнала перед заказом.
