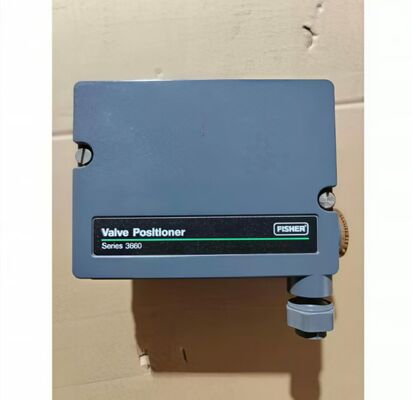

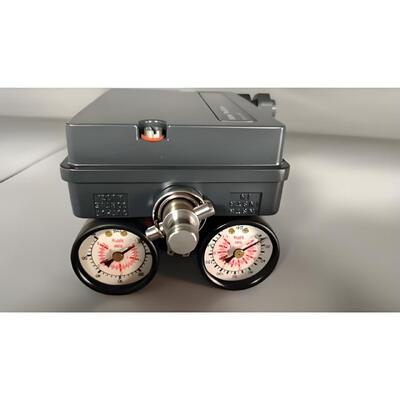

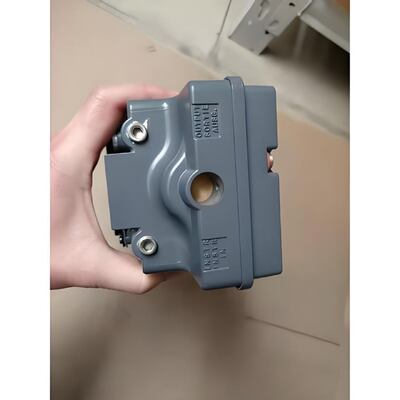

Fisher 3661 односторонний аналоговый позиционер клапана 4-20 мА для промышленных пневматических приводов

Обзор продукта

Fisher 3661 — это электропневматический односторонний позиционер клапана для клапанов с ползучим штоком, используемых в дросселирующих режимах. Он обеспечивает положение клапана, пропорциональное стандартному входному сигналу постоянного тока в миллиамперах от управляющего устройства.

Конструкция обеспечивает точную, быстро реагирующую аппаратуру, способную выдерживать вибрации большинства производственных сред. Низкое потребление воздуха в установившемся режиме способствует эффективной работе. Легко регулируемые настройки усиления и демпфирования точно настраивают стабильность позиционера для конкретных требований применения.

3661 принимает стандартный входной сигнал постоянного тока в миллиамперах и обеспечивает возможности раздельного диапазона плюс регулируемый ноль и диапазон. Большинство деталей позиционеров 3661 взаимозаменяемы, что сокращает запасы запасных частей. Корпус и крышка выдерживают механические вибрации и грубое обращение. Регулировки нуля и диапазона могут производиться при закрытой крышке.

Позиционер работает с приводами Fisher 657, 667, 1250, 1250R, 3024S и GX. Он также может быть установлен на приводы Baumann.

Технические характеристики

Отрасль применения

Fisher 3661 используется в нефтехимической, энергетической, водоочистной, бумажной, пищевой промышленности и производстве напитков. Он подходит для дросселирующих применений на клапанах с ползучим штоком.

Распространенные проблемы

• Отсутствие выходного сигнала при наличии входного: Проверьте засорение сопла. Очистите сопло. Проверьте давление подачи воздуха.

• Медленное или аномальное выходное давление: Убедитесь, что давление подачи соответствует спецификации. Проверьте пневматический усилитель и узел сопло/заслонка.

• Плохая линейная характеристика: Проверьте регулировку пружины нуля. Проверьте положение механизма регулировки диапазона.

• Позиционер не реагирует: Проверьте давление подачи и пневматические соединения. Убедитесь, что преобразователь получает сигнал 4-20 мА.

• Утечка воздуха: Проверьте уплотнительные кольца, прокладки и диафрагму на предмет износа. При необходимости замените.

Заменяющие модели

Fisher 3661 — это зрелая платформа электропневматического позиционера. Для современных цифровых коммуникаций и расширенной диагностики альтернативой текущего поколения являются цифровые контроллеры клапанов Fisher DVC6200 или DVC2000. Для устаревших установок 3661 служит электропневматическим аналогом пневматического позиционера 3660. Для альтернатив от других поставщиков проверьте совместимость монтажа привода, диапазон хода и входного сигнала перед заказом.
