Цифровой позиционер клапана Tissin TS800 с функцией PST для пневматических приводов

Обзор продукта

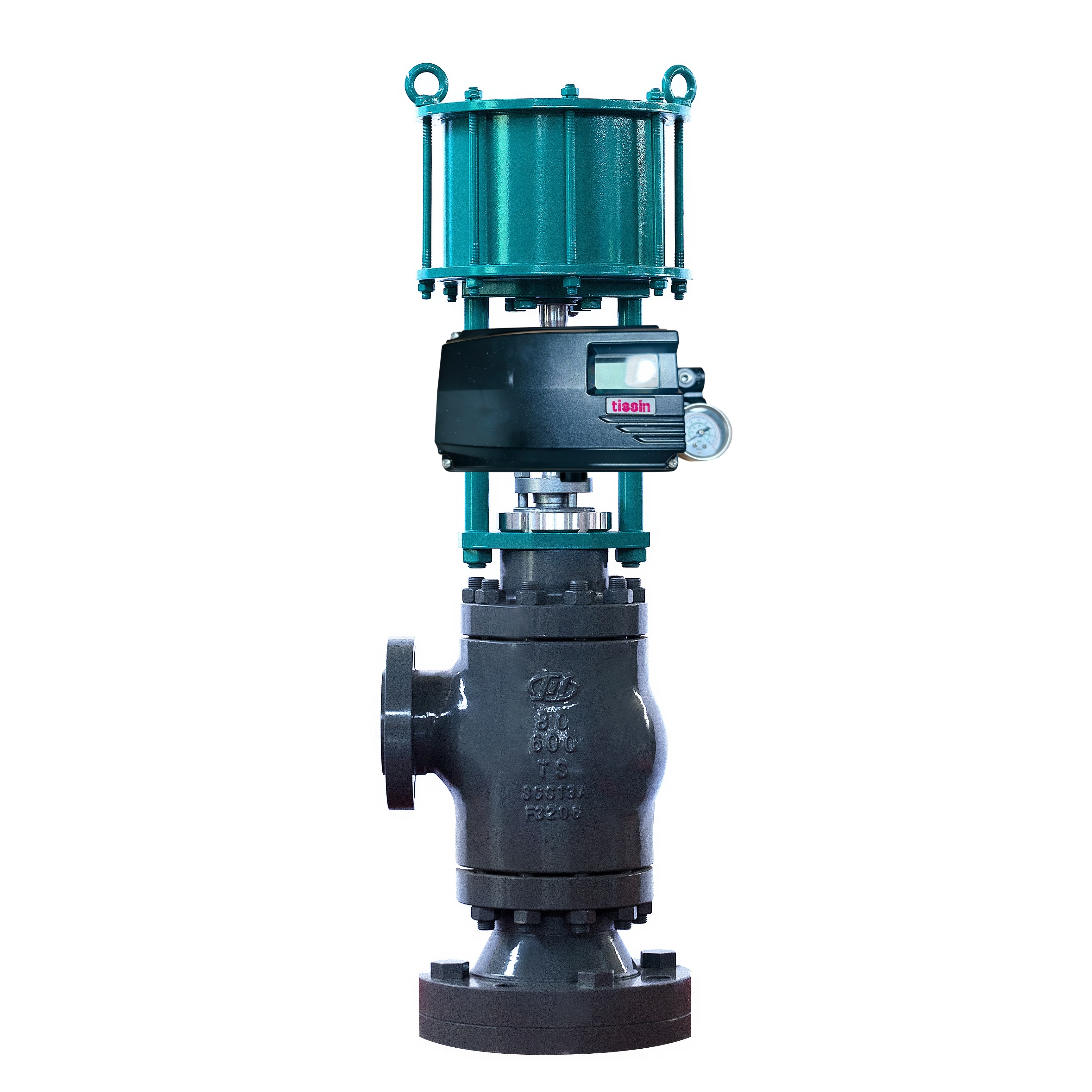

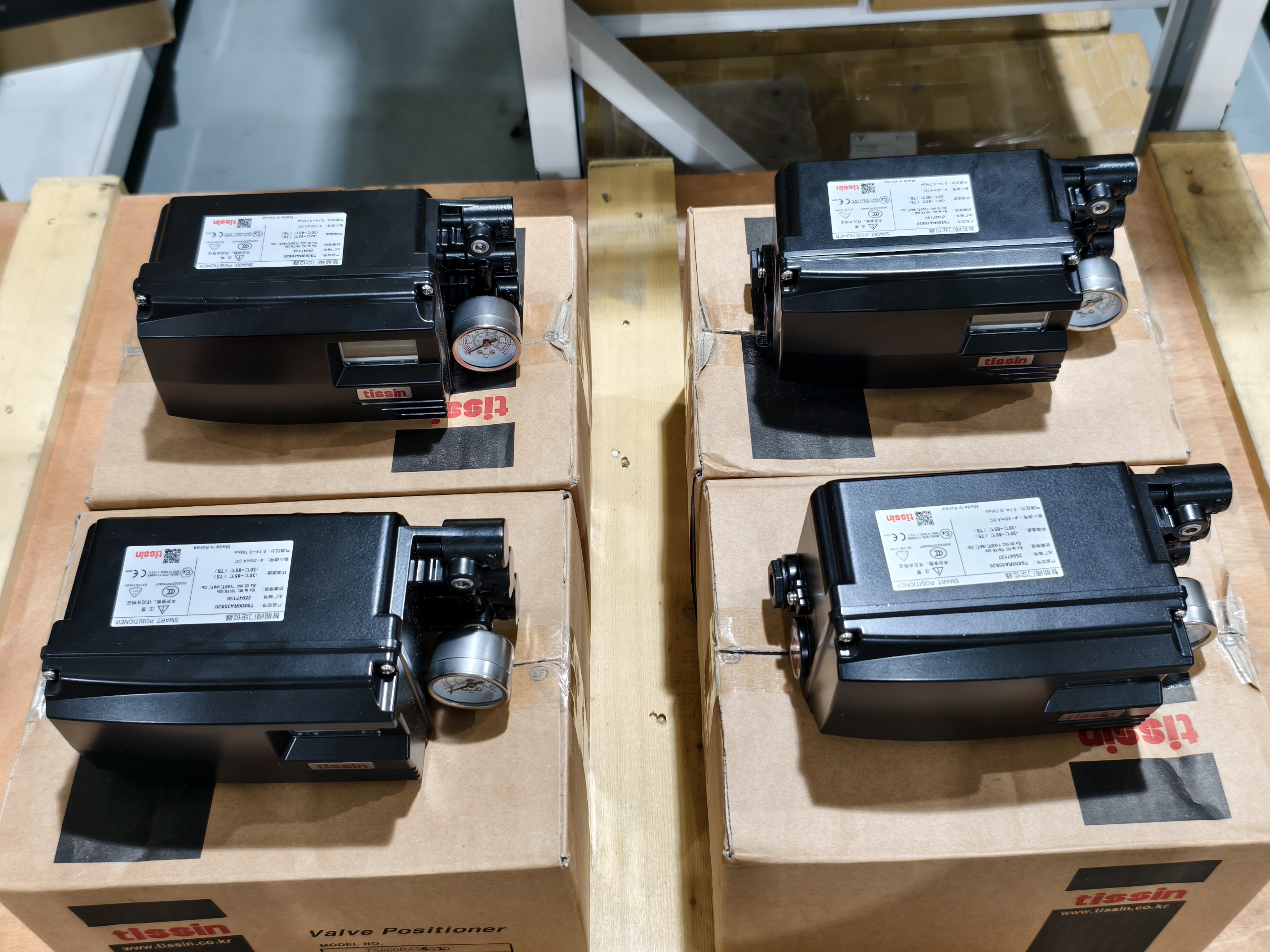

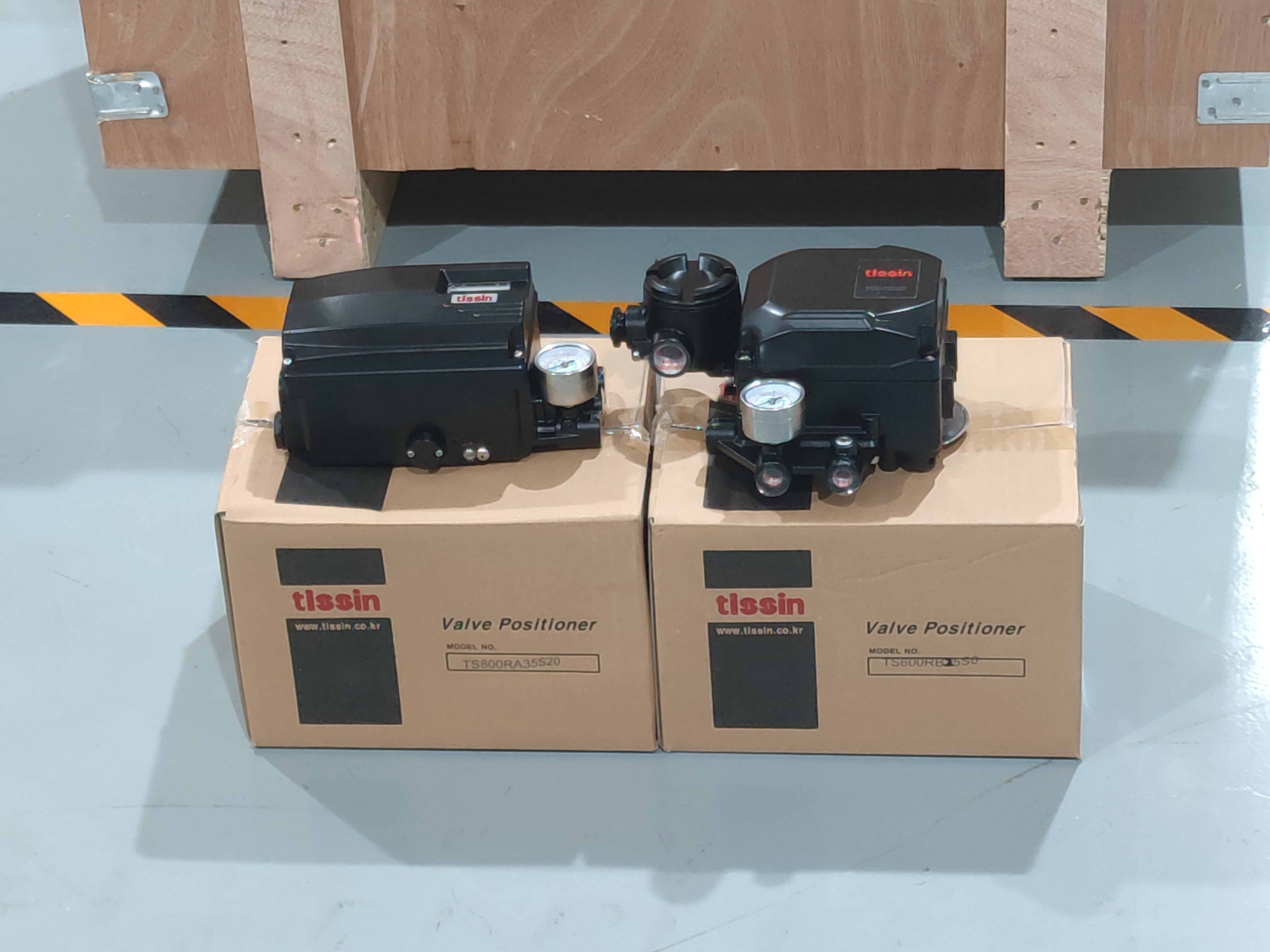

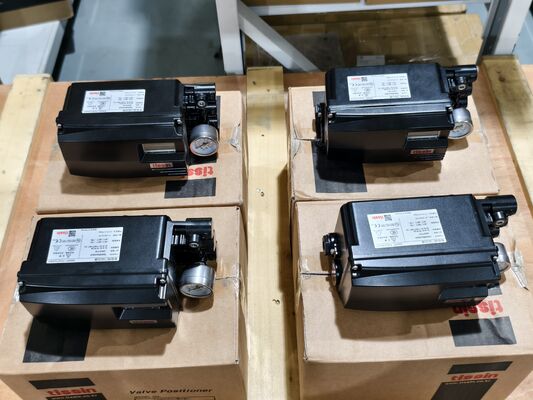

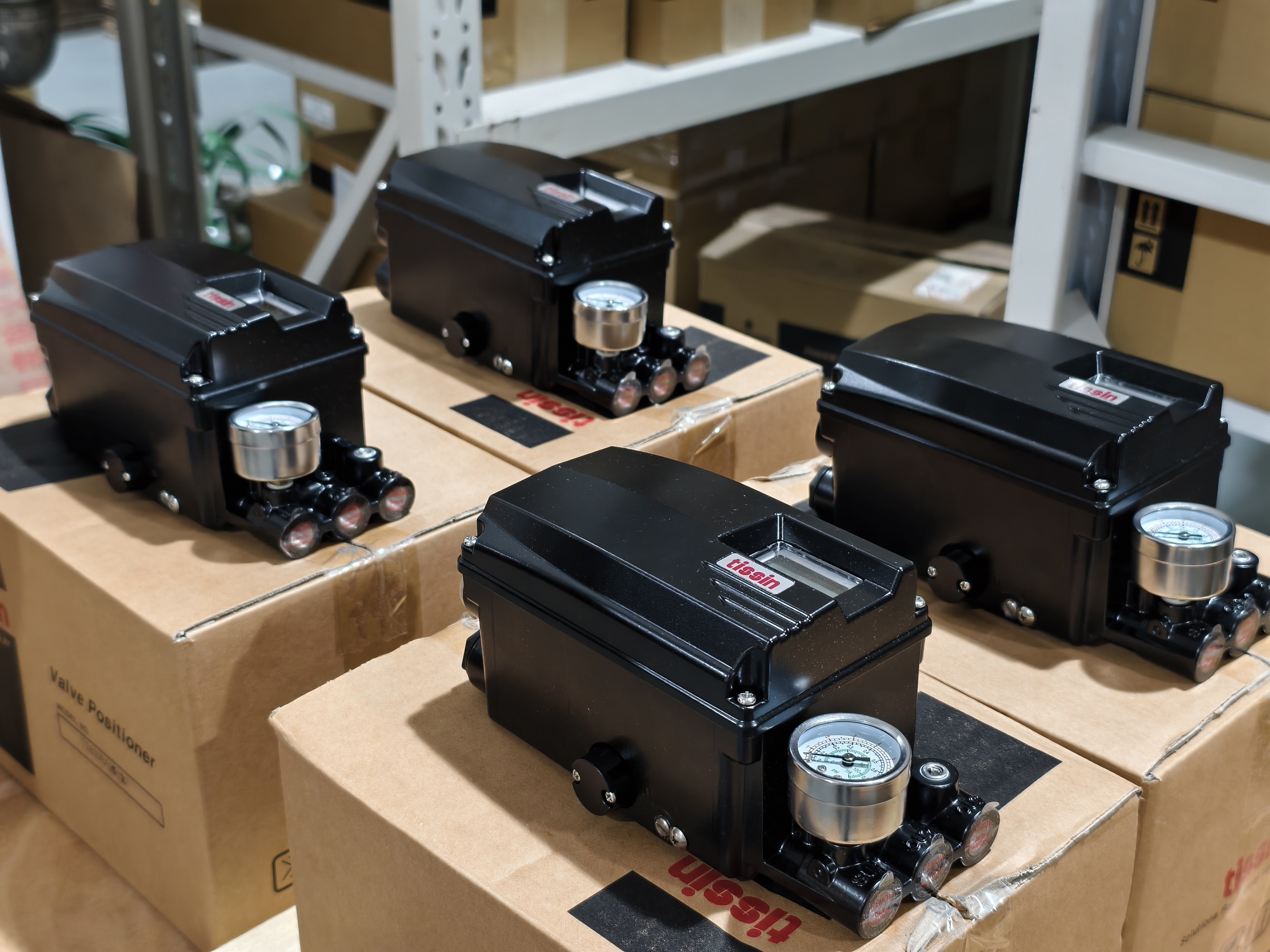

Tissin TS800 — это интеллектуальный позиционер клапана, который принимает входной сигнал 4-20 мА постоянного тока от диспетчерской, DCS или генератора сигналов и пропорционально регулирует пневматическое давление на привод клапана, точно контролируя открытие клапана. Встроенный микропроцессор обеспечивает автоматическую настройку, ПИД-регулирование и связь HART.

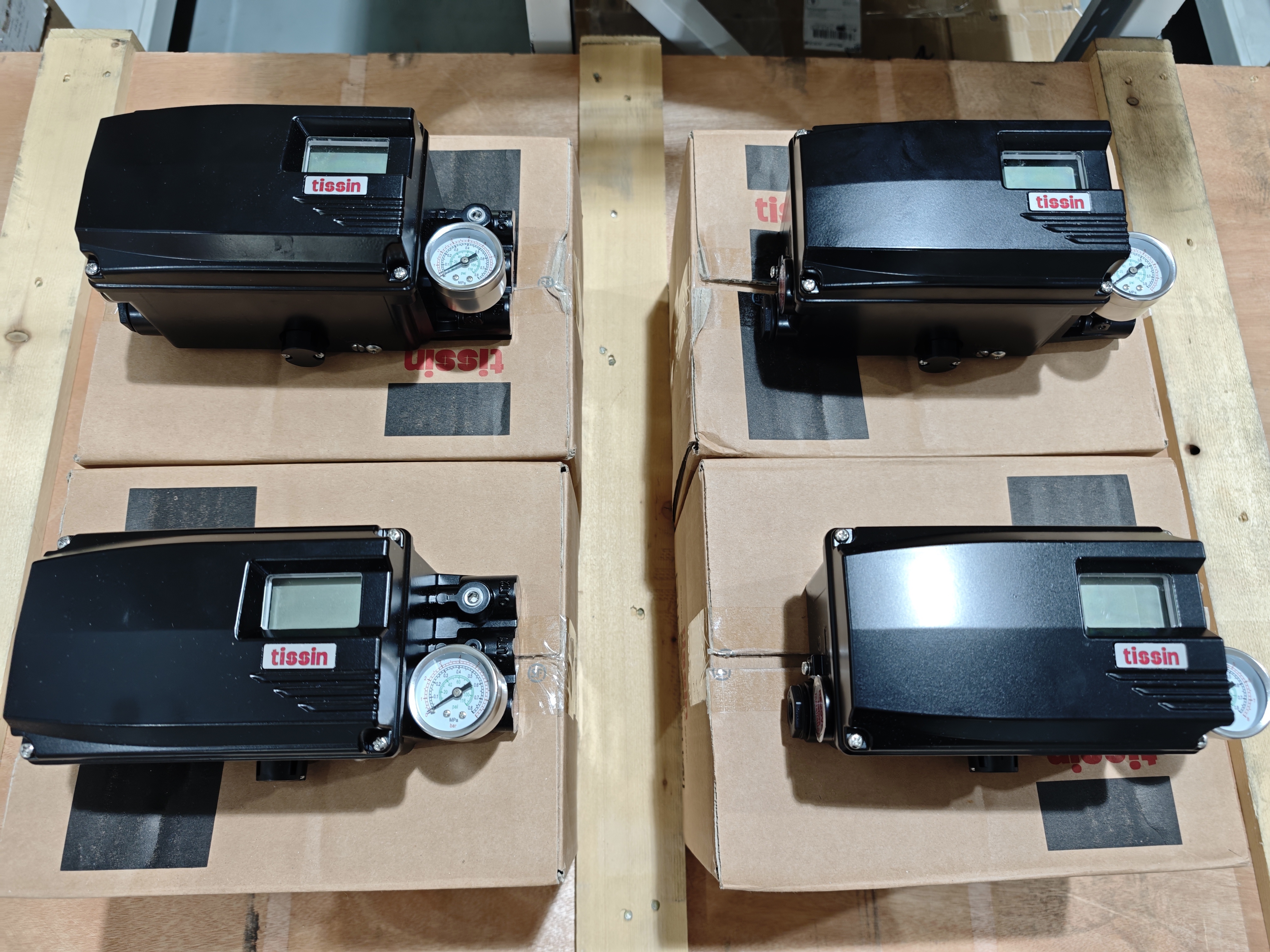

Устройство оснащено ЖК-дисплеем и четырьмя кнопками для быстрой и легкой локальной калибровки. Оно включает функцию частичного хода (PST), функцию сигнализации, встроенный переключатель авто/ручного управления и возможность самодиагностики. Корпус IP66/NEMA 4X защищает от суровых промышленных условий. Пилотный клапан с большим расходом повышает скорость управления клапаном, а конструкция обеспечивает высокую устойчивость к вибрации и ударам.

TS800 поддерживает как линейные (10~150 мм), так и поворотные (0~90°) приводы. Дополнительные функции включают передатчик положения 4-20 мА постоянного тока, модуль связи HART и модули концевых выключателей. Устройство доступно с сертификатами искробезопасности и взрывозащиты CSA.

Технические характеристики

Отрасли применения

Tissin TS800 используется в нефтехимической промышленности, энергетике, водоочистке, производстве бумаги и общем промышленном управлении технологическими процессами. Он подходит для точного регулирования дросселирования пневматических линейных и поворотных клапанных приводов в сложных условиях.

Распространенные проблемы

• Несоответствие входного сигнала: Проверьте напряжение питания. Если ток питания в норме, сбросьте значения и в меню .

• Осцилляция или охота: Увеличьте значение мертвой зоны в пределах допустимого диапазона. Если мертвая зона установлена слишком низко, это замедляет поиск целевой точки.

• Ошибка EEPROM: Проверьте, не установлен ли позиционер слишком высоко или слишком низко, или слишком далеко от привода. Проверьте, не сместились ли шестерня потенциометра и главная шестерня из-за вибрации или внешнего удара.

• Отсутствие реакции на входной сигнал: Убедитесь, что давление питания находится в пределах 0.14~0.7 МПа. Проверьте надежность пневматических соединений. Проверьте установку рычага обратной связи.

• Медленная реакция клапана: Если размер привода слишком велик, установите значение TbL на TbL 4 (LLS).

Заменяющие модели

Tissin TS800 — это современная платформа интеллектуальных позиционеров клапанов. TS805 является вариантом в той же серии. Для применений, требующих взрывозащиты, серия TS800 предлагает варианты с искробезопасностью и взрывозащитой CSA. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
