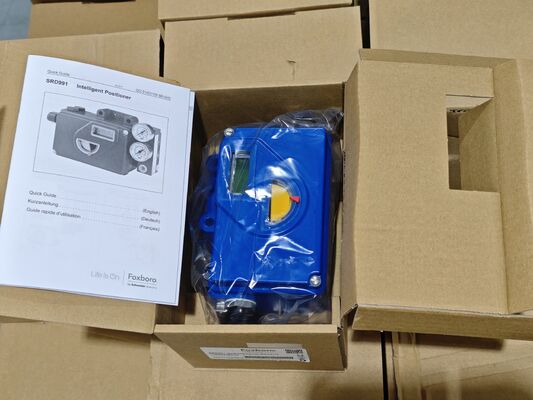

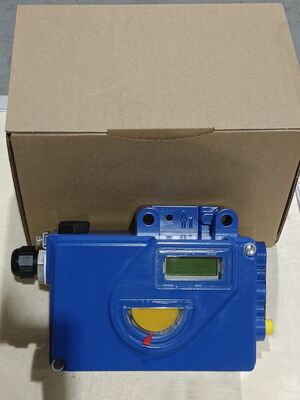

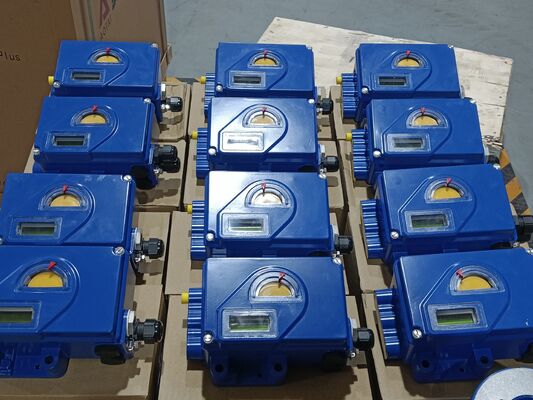

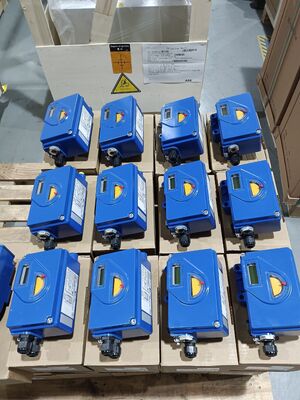

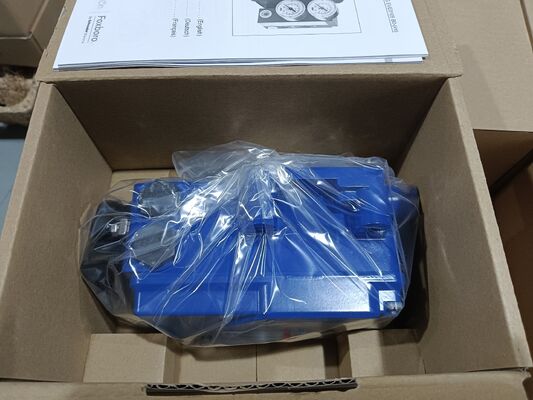

Интеллектуальный позиционер клапана Foxboro SRD991 HART 4-20 мА для регулирующих клапанов

Обзор продукции

Foxboro SRD991 - это интеллектуальный позиционирующий клапан на основе микропроцессора, предназначенный для точного управления пневматическими приводами клапана.Он поддерживает однодействующие и двойные приводы для линейных и вращающихся приложенийУстройство предлагает локальную конфигурацию с помощью кнопок и многоязычного графического ЖК-дисплея, расширенную самодиагностику и множество вариантов связи.

Позиционировщик имеет простой в эксплуатации, управляемый меню графический ЖК-дисплей с многоязычным полнотекстовым дисплеем.Автоматический запуск с самокалибровкой экономит время и готовит позиционировщик к работе всего за два шага.На ЖК-дисплее отображаются сообщения о состоянии и диагностике.

Опции связи включают HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 или отсутствие связи.трение в сетиУстановка соответствует стандартам NAMUR для линейных приводов и VDI/VDE 3845 для вращающихся приводов.

Технические спецификации

Промышленность применения

Foxboro SRD991 используется в нефтехимической промышленности, производстве электроэнергии, обработке воды, бумаге и общей промышленной системе управления процессами.Он подходит для точного регулирования сжатия пневматических линейных и вращающихся клапанов в требовательных условияхСпособность SIL 3 и функция испытания частичного удара делают его подходящим для систем безопасности (SIS) и клапанов аварийного отключения (ESD).

Общие проблемы

• Несоответствие входного сигналаЕсли признанный сигналом входа позиционировщика отличается от выхода DCS или калибровщика, проверьте напряжение питания.иЗначения вМеню.

• Охота или колебанияЕсли охота происходит из-за высокого трения клапана, увеличить значение мертвой полосы в пределах разрешенного полевого диапазона.

• Ошибка EEPROM: Проверьте, установлен ли позиционер слишком высоко или слишком низко. Проверьте, установлен ли он слишком далеко от привода (проверьте угол работы).Проверить, не вышли ли из положения механизм потенциометра и главный механизм из-за сильных вибраций или внешнего удара.

• Ответ на входный сигнал отсутствует: Проверьте давление подачи в пределах 1,4 ~ 6 бар. Проверьте, что пневматические соединения безопасны. Проверьте установку рычага обратной связи.

• Медленная реакция клапанаЕсли размер привода слишком большой, значение TbL устанавливается на TbL 4 (LLS).

• Утечка воздухаПроверьте, не изношены ли О-кольца, уплотнения и диафрагма.

Заменяющие модели

Foxboro SRD991 - интеллектуальная платформа позиционирования клапанов текущего поколения. SRD960 и SRD998 являются другими моделями в рамках того же семейства продуктов.SRD991 уже сертифицированДля альтернатив между поставщиками Fisher DVC6200, Samson 3730, Siemens SIPART PS2 и Neles ND9000 часто упоминаются как прямые конкуренты.
