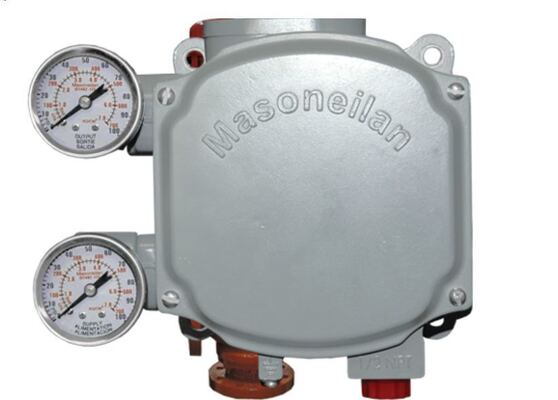

Masoneilan SVI1000 Бесконтактный цифровой клапан-позиционировщик HART для пневматических приводов

Обзор продукции

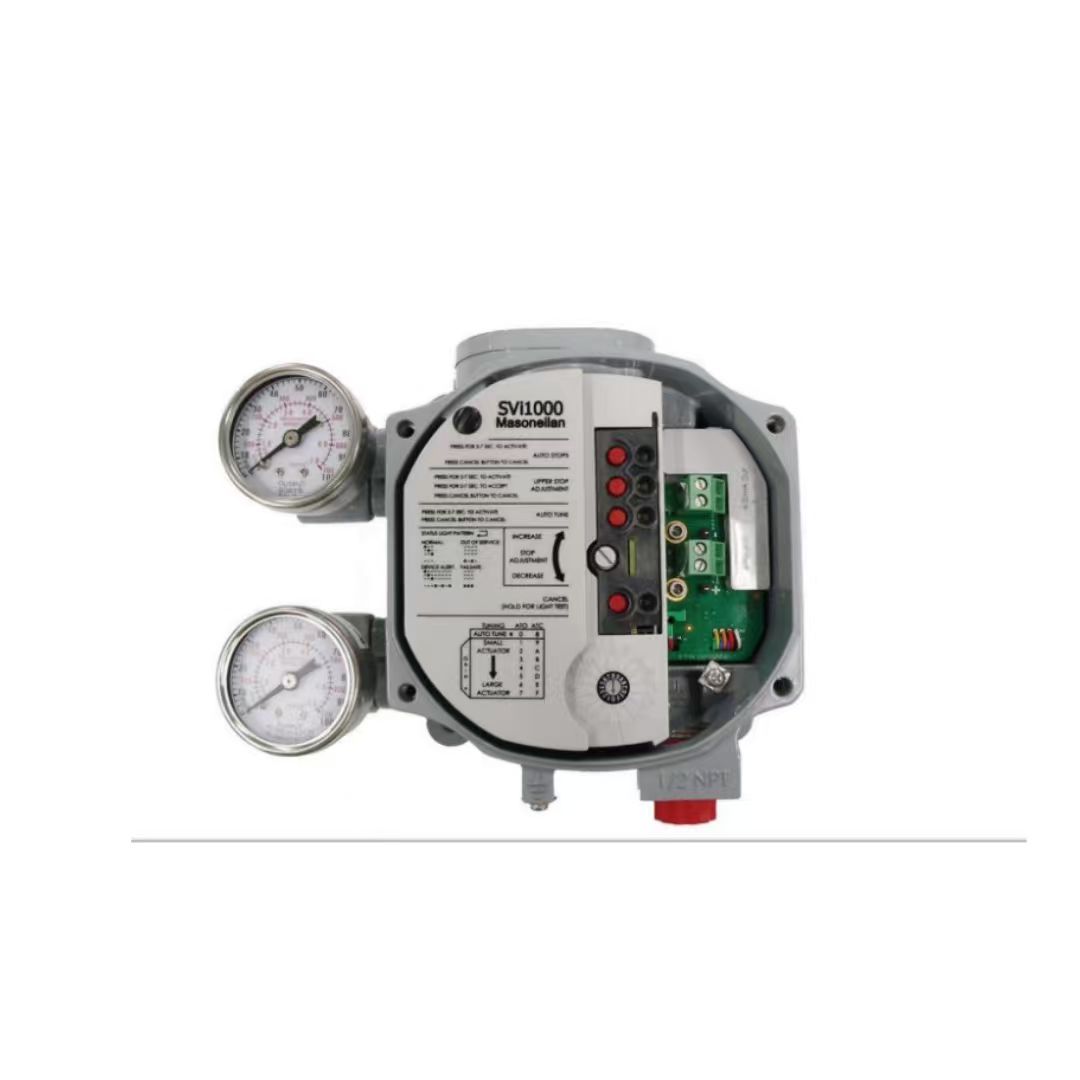

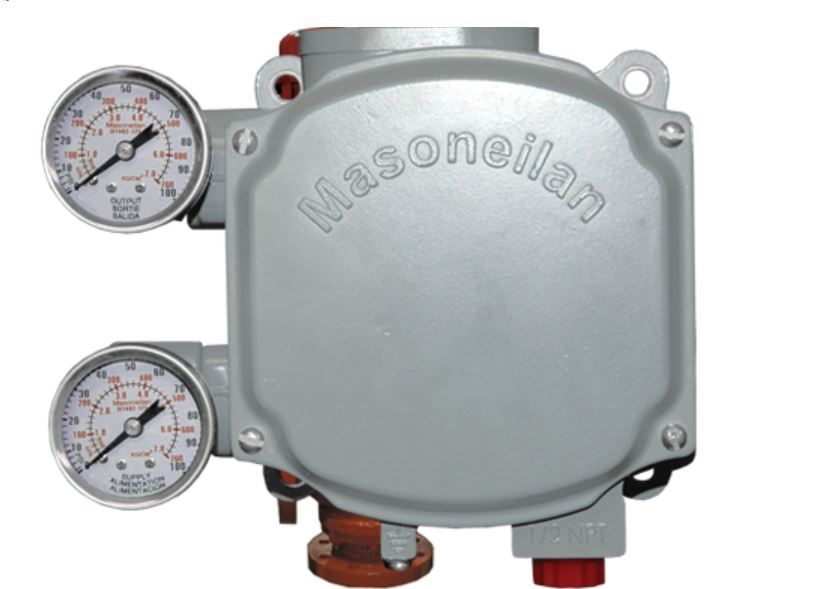

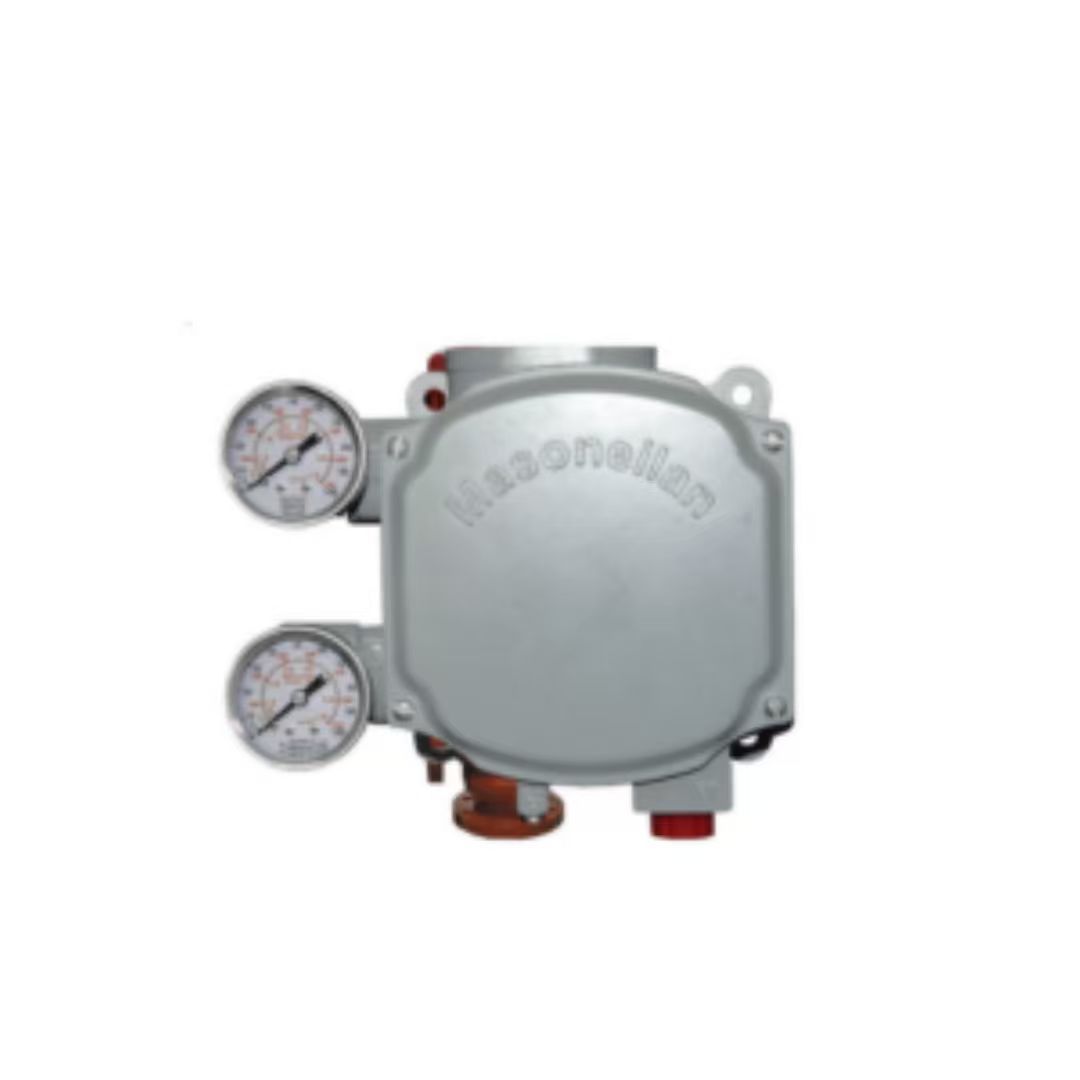

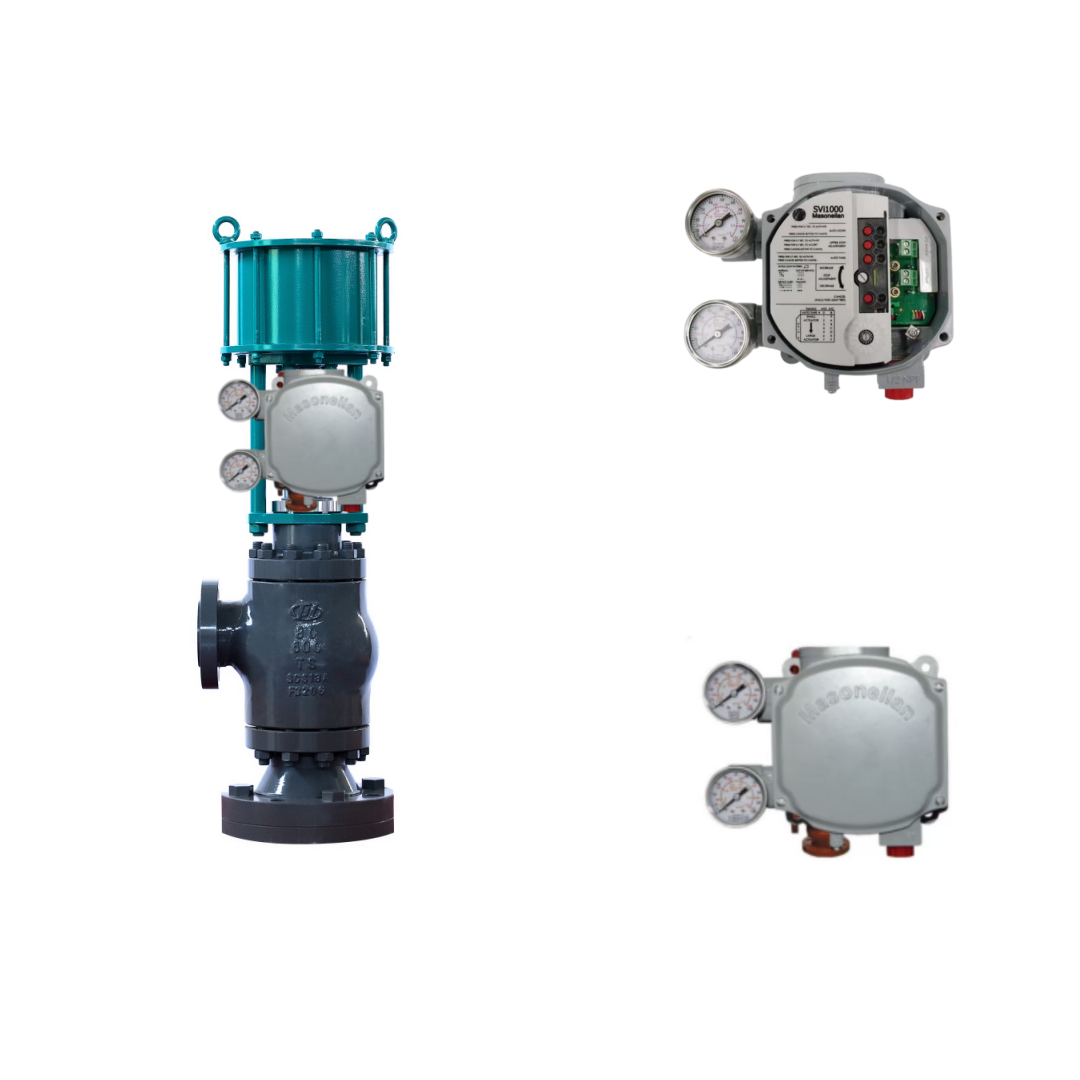

Masoneilan SVI1000 - это циклный цифровой позиционировщик клапанов, который использует связь HART. Он предназначен для однодействующих пневматических клапанов управления.Бесконтактная магнитная система обратной связи устраняет механические связиУстройство получает энергию из петли 4-20mA, поэтому отдельное питание не требуется.

Местный кнопочный интерфейс с светодиодными индикаторами следует схеме с одной кнопкой-одной функцией.HART Revision 5 или 7 можно выбрать в полеДля указания положения доступны два встроенных твердотельных переключателя.

Технические спецификации

Промышленность применения

Masoneilan SVI1000 используется в производстве электроэнергии, химической обработке, нефтехимической промышленности, нефтегазовой промышленности.генераторы пара с рекуперацией тепла, дистилляция, гидропереработка, крекинг, смешивание, целостность трубопроводов и сжатие газа.Его простая настройка и надежная магнитная обратная связь делают его идеальным для рутинного контроля сжатия на однодействующих пневматических клапанах.

Общие проблемы

• Позиционировщик не реагирует на входный сигналПроверьте, что давление подачи находится в пределах 20-100 psi и пневматические соединения надежны.

• Клапан реагирует медленно или вообще не реагирует: подтвердить, что установка подачи воздуха превышает конечное значение пружины плюс 10 псиг. Для силовых установщиков большого объема убедиться, что падение подачи воздуха при заполнении меньше 15%.

• Предупреждение об ошибке позиции: Используйте SVI1000 Basic DTM для установки сигнатуры клапана. Проверяйте наличие плотного упаковки, накопления ствола или трения привода. Используйте автоматическую или ручную настройку.

• Предельная мощность (все светодиоды выключены): Входной ток ниже 3,85 мА. Увеличьте ток цепи до 4 мА для калибровки и диагностики.

• Калибровка не удалась: калибровка входного датчика находилась вне допустимого диапазона. Используя точное измерительное оборудование, выполните калибровку в соответствии с предельными значениями.

• Неисправность аппаратного обеспечения (SelfCheckError): Выключите питание на две минуты и перезапустите. Удалить сигнализацию через ValVue или HART Host. Если отказ сохраняется, замените электронный модуль.

Заменяющие модели

Masoneilan SVI1000 - это базовый цифровой позиционировщик для применений, требующих передовой диагностики клапанов, более высокой пропускной способности или функций безопасности SIL.Серия SVI II AP или SVI3 - это варианты следующего уровня из той же линейки продуктов.Для альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
