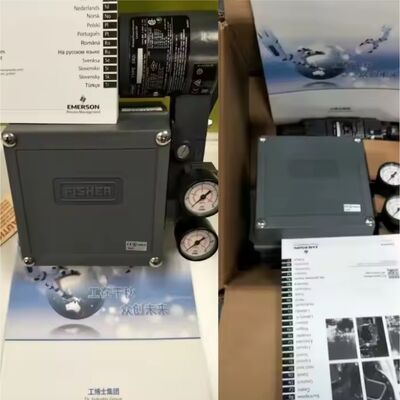

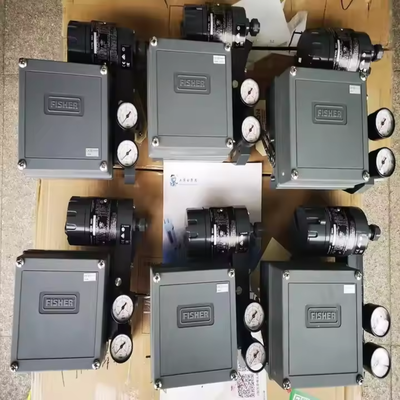

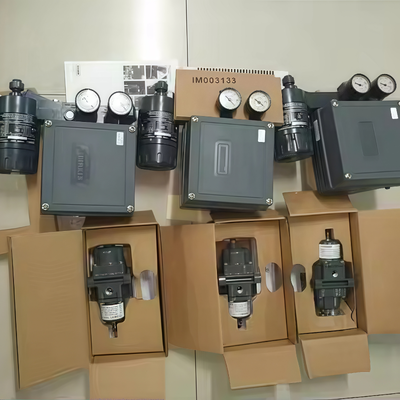

Фишер 3582i Электропневматический позиционирующий клапан с входом 4-20mA для клапанов управления

Обзор продукта

Fisher 3582i — это электропневматический позиционер для регулирующих клапанов с мембранным приводом и золотниковым штоком. Он объединяет электропневматический преобразователь 582i с пневматическим позиционером 3582. Преобразователь принимает сигнал 4-20 мА постоянного тока и выдает пропорциональный пневматический выход через систему сопло/заслонка. Этот пневматический сигнал управляет каскадом позиционера, который регулирует давление подачи на привод, чтобы удерживать шток клапана в положении, заданном входным сигналом.

Устройство обеспечивает точный, быстрый отклик и устойчиво к вибрациям на производстве. Потребление воздуха в установившемся режиме низкое, что способствует эффективной работе. Модульная конструкция позволяет установить преобразователь 582i на существующий пневматический позиционер 3582 в полевых условиях, преобразовав его в электропневматический режим работы.

Нулевая точка и диапазон регулируются отверткой и гаечным ключом после снятия крышки. Прямое и обратное действие можно переключать в полевых условиях. Изменения давления подачи и нагрузки клапана минимально влияют на производительность. Корпус и внутренние материалы устойчивы к суровым условиям, а продувка воздухом очищает внутренние части для дополнительной защиты.

Технические характеристики

Отрасль применения

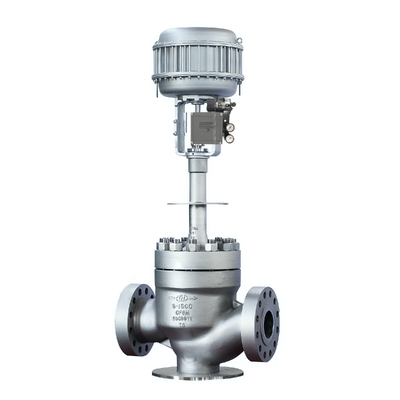

3582i используется в перерабатывающих отраслях с регулирующими клапанами с мембранным приводом и золотниковым штоком. Он используется для регулирования расхода, давления, температуры и уровня. Регулируемый диапазон нулевой точки и диапазона охватывает все стандартные входные сигналы, включая раздельные диапазоны. Одно семейство позиционеров поддерживает множество применений, упрощая инвентаризацию запасных частей на всем предприятии.

Распространенные проблемы

• Позиционер не реагирует на входной сигнал: Проверьте давление подачи и пневматические соединения. Убедитесь, что узел сопло/заслонка не засорен и реле функционирует.

• Положение штока клапана не соответствует входному сигналу: Проверьте калибровку нулевой точки и диапазона. Убедитесь, что положение кулачка соответствует ходу и действию привода.

• Нестабильная работа или колебания: Осмотрите на предмет утечек воздуха в трубках и фитингах. Проверьте чрезмерное трение в уплотнении клапана или приводе.

• Колебания давления подачи влияют на положение: Убедитесь, что давление подачи стабильно и находится в рекомендуемом диапазоне. 3582i разработан для минимизации влияния изменений давления подачи, но экстремальные колебания все же могут вызывать проблемы.

Заменяющие модели

3582i — это устаревшая конструкция пневматического позиционера. Для новых установок, требующих цифровой связи и диагностики, цифровые контроллеры клапанов DVC6200 или DVC2000 являются современными эквивалентами из той же линейки продуктов. Преобразователь 582i может быть установлен в полевых условиях на существующий пневматический позиционер 3582 для модернизации до конфигурации 3582i, хотя это может потребовать изменения монтажа позиционера и диапазона входного сигнала. Для альтернатив от других поставщиков перед заказом проверьте совместимость монтажа привода, диапазона хода и входного сигнала.
