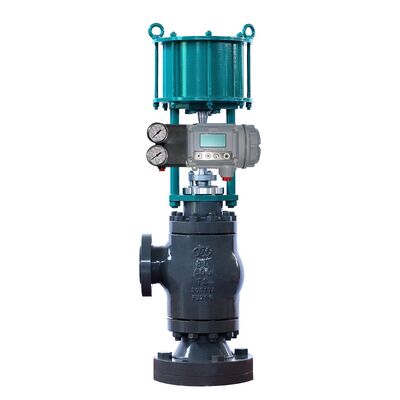

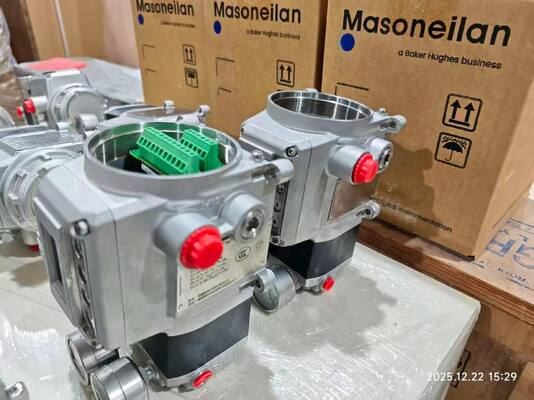

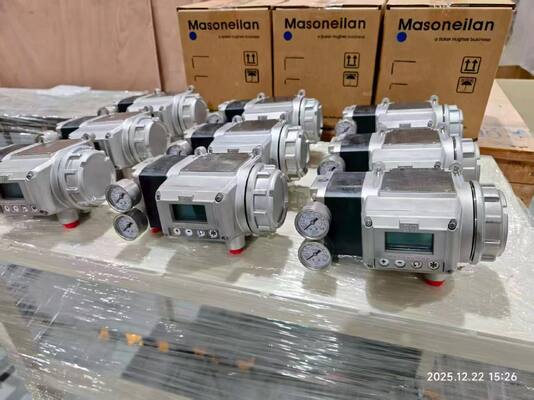

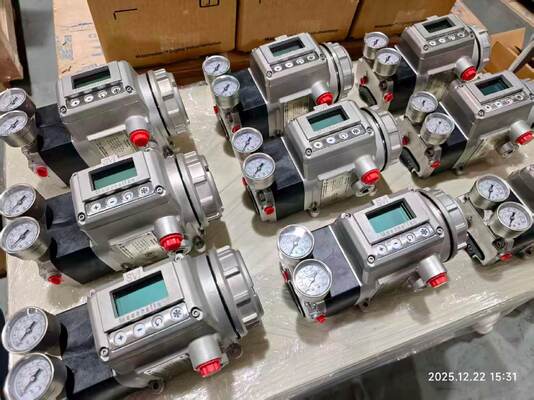

Цифровой позиционер клапана Masoneilan SVI3 с коммуникацией HART 7, расширенной диагностикой и защитой IP66

1
MOQ
US $3,000 ~ $8,000
цена
Цифровой позиционер клапана Masoneilan SVI3 с коммуникацией HART 7, расширенной диагностикой и защитой IP66
Характеристики Галерея Характер продукции Оценки и отзывы Спросите цитату
Характеристики
Характеристики
Материал: Алюминиевый сплав, SS316L
Власть: Электрический
Структура: Управление, угол хода
Приложение: Общий, промышленный
Стандартный или нестандартный: Стандартный
Тип: Управление,пневматическое
Стандартный: DIN, ANSI, BS, ASTM
Выделить:

Цифровой позиционер клапана с коммуникацией HART 7

,

Позиционер клапана с расширенной диагностикой

,

Пневматический позиционер регулирующего клапана с защитой IP66

Основная информация
Фирменное наименование: Masoneilan SVI3
Номер модели: SVI3
Оплата и доставка Условия
Упаковывая детали: картонная или деревянная ячейка, 30×30×30 см.
Время доставки: 5~8 недель
Условия оплаты: Т/Т
Поставка способности: 2750 единиц в год
Характер продукции

Обзор продукции

Masoneilan SVI3 представляет собой третье поколение цифровых позиционировщиков клапанов, использующих связь HART 7 по двухпроводной петле 4-20mA.Он обеспечивает высокоточное управление пневматическим приводом и включает в себя передовую диагностику для непрерывного мониторинга клапанаБесконтактный датчик позиции читает через корпус, поэтому нет механических точек износа.

Местный интерфейс включает в себя высококонтрастный графический дисплей и кнопки, предназначенные для опасных зон.Позиционировщик хранит на борту до одного года диагностических данныхОн интегрируется с основными системами управления с помощью поддержки DTM и EDD.

Потребление воздуха в устойчивом состоянии на 40% ниже, чем у более ранних моделей, а подача воздуха на 15% выше для более быстрого поглаживания.SVI3 включает в себя 19 онлайн диагностики клапана, которые контролируют состояние клапана во время процесса, помогая прогнозировать потребности в обслуживании до возникновения сбоев.

Технические спецификации



Параметр Спецификация
Бренд Масоньилан
Протокол связи HART 7 по 4-20mA
Сигнал ввода Электрические
Интерфейс данных Проводные
Диагностика Позиционировщик; Усовершенствованная; Онлайн диагностика клапанов
Давление подачи от 20 до 120 psi
Доставка по воздуху 410 SLPM @ 30psi
Действия Единовременное действие, безопасное от сбоев; вращающиеся и линейные
Тип установки Установка привода
Операционная температура -55°C до +85°C
Жилой материал Алюминий без меди (ASTM A360); корпус 316SS не требуется
Рейтинг защиты IP66 и NEMA 4X
Вес (алюминий) 3.3 кг (7,4 фунта)
Вес (нержавеющая сталь) 6.26 кг (13,8 фунтов)

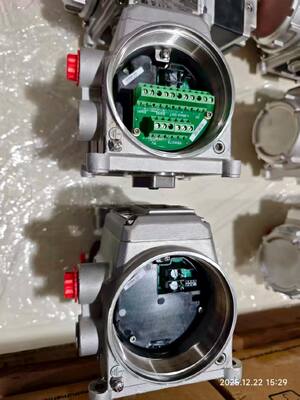

Электрические входы Две полуновые женщины
Минимальный / Максимальный ток 3.2mA / 22mA
Требуемое соответствие напряжения 9Vdc @ 20mA, 11Vdc @ 4mA
Факультативный выход Два конфигурируемых коммутатора твердого состояния (1A, 30Vdc); один 4-20mA позиционный ретранслятор; один конфигурируемый цифровой вход
Сертификации SIL3 Соответствует требованиям; одобрения ATEX, IECEx, США, Канада
Программное обеспечение связи Управление жизненным циклом клапанов Masoneilan (VLM); поддержка DTM и EDD

Промышленность применения

Masoneilan SVI3 используется в производстве электроэнергии, нефтеперерабатывающей промышленности, нефтехимической промышленности, нефтегазовой промышленности и нефтегазовой промышленности.охлаждающие башни, реакторные здания, турбинные здания, парогенераторы для рекуперации тепла, баланс установки, дистилляция, реформирование гидропереработки, крекинг, вторичное смешивание, гашение и фракционирование,сжатие заряда газа, отделение, работы по сохранению целостности трубопроводов, обезвоживание, охлаждение, сжижение, погрузка и транспортировка, регазификация и сжатие.

Общие проблемы

  • Умный Кал не может завершитьПроверьте, что давление подачи находится в пределах 20-120 psi. Убедитесь, что пределы движения клапана находятся в пределах номинального диапазона. Убедитесь, что клапан не застрял или не связывается.

  • Колебание положения или циклЕсли циклы позиционирования намного больше, чем циклы установленной точки, то может быть, что позиционировщик вызывает циклы.сломанный стебель, или отключенные компоненты обратной связи положения.

  • Неудача связи с портативным устройством HART: Проверьте, что сопротивление петли достаточное. Проверьте, что напряжение терминала соответствует требованиям соответствия (9Vdc @ 20mA, 11Vdc @ 4mA).

  • Ошибка низкой мощности (LOW_POWER): Входной ток ниже 3,15 мА. Увеличьте ток цепи до 4 мА для калибровки и диагностики.

  • TuneERR появляется после автонастройки: может потребоваться ручная настройка. см. раздел по устранению неполадок в руководстве по эксплуатации.

  • SelfCheckError или сбой аппаратного обеспечения: Выключите питание на две минуты и перезапустите. Удалить сигнализацию с помощью ValVue или HART Host. Если отказ сохраняется, замените электронный модуль.

Заменяющие модели

Masoneilan SVI3 является прямой заменой SVI II AP и SVI1000.Он оснащен нержавеющей сталью крепления для любой комбинации клапана/актуатора и полностью совместим с SVI II AP и SVI1000 крепленияДля пользователей SVI II AP обновление относительно простое, можно использовать существующую установку, и может потребоваться только регулировка соединения воздуха/труб.проверка установки привода, дальность следования, и протокол связи перед заказом.
