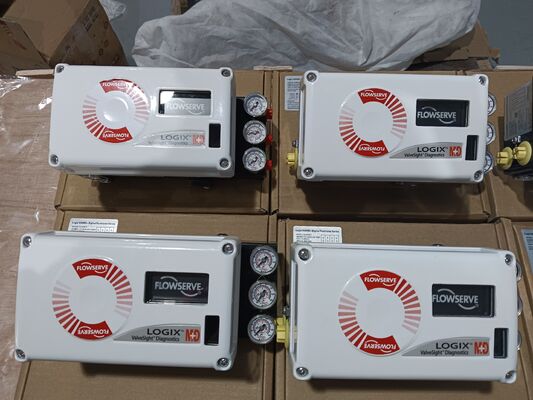

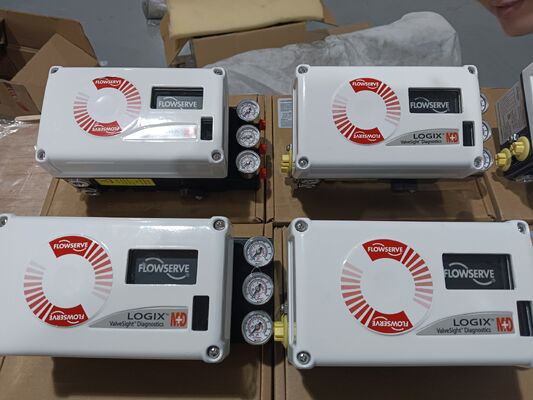

Цифровой позиционер клапана Flowserve Logix 520MD с HART 5/6/7 для пневматических приводов и алгоритмом автонастройки

Обзор продукции

Flowserve Logix 520MD - это высокопроизводительный цифровой позиционировщик клапана, который общается через HART.Он принимает двухпроводной сигнал управления 4-20mA и обеспечивает пропорциональную пневматическую мощность к приводу клапанаУстройство полностью питается от входного сигнала 4-20mA и управляет однодействующими приводами с линейными и вращающимися установками.

Позиционировщик использует многопеременный алгоритм настройки прироста, который позволяет большие изменения шагов с минимальным перемещением при сохранении высокого разрешения для очень маленьких изменений шагов.Процедура автоматической настройки циклически управляет приводом для получения измеренного ответа и автоматически выбирает значения прироста, которые оптимизируют производительность привода. Избиратель модификатора прироста позволяет дополнительно настраивать рассчитанную прирост. Простые переключатели DIP обрабатывают режим настройки и другие распространенные настройки,в то время как программное обеспечение ValveSight обеспечивает стандартную диагностическую функциональность.

Конструкция обеспечивает быструю, легкую и точную калибровку с самокалибровкой и регулируемым выбором прироста.и двухступенчатая конструкция управления обеспечивает более быстрое время отклика и более строгое управлениеУстройство поддерживает HART 5, 6 и 7 и предназначено для использования в опасных зонах.

Технические спецификации

Промышленность применения

Flowserve Logix 520MD используется в нефтегазовой промышленности, химической обработке, производстве электроэнергии, очистке воды и фармацевтической промышленности.расположение клапана реактора, автоматизация обхода турбин, регулирование потока в заводах и гигиенические работы клапанов.

Общие проблемы

• Светодиод не мигает: ток ниже 3,6 мА или полярность проводки неверна. Проверьте, что ток подачи не менее 3,6 мА и проверьте полярность.

• Нерегулярные коммуникации: проблемы с сигналом HART. Проверьте, что пропускная способность текущего источника ограничена 25 Гц. Проверьте длину кабеля и импеданс. Используйте совместимый внутренний барьер безопасности.

• Устройство не реагирует на аналоговые команды: Устройство находится в режиме цифровой команды или произошла ошибка калибровки.

• Показание положения клапана не соответствует ожиданиям: монтаж датчика положения не на 180 градусов, удар не калиброван, или MPC активный. датчик перестановки. калибровка удар.

• Положение при управлении полностью открытым или закрытым: удар не калиброван, датчик Холла внутренней петли не подключены, неправильное действие воздуха настройки, или трубы перевернуты. калибровать удар. проверьте аппаратные соединения.

• Требуется калибровка трения: Никакая калибровка трения не выполняется с момента заводского перезагрузки.

Заменяющие модели

Серия Flowserve Logix 520MD является зрелой цифровой позиционирующей платформой.Для новых установок, Logix 3200MD и Logix 3800MD являются альтернативными моделями в одном семействе продуктов.и протокол связи перед заказом.
