Обзор продукции

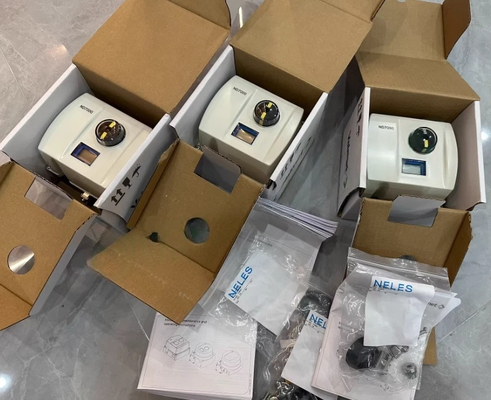

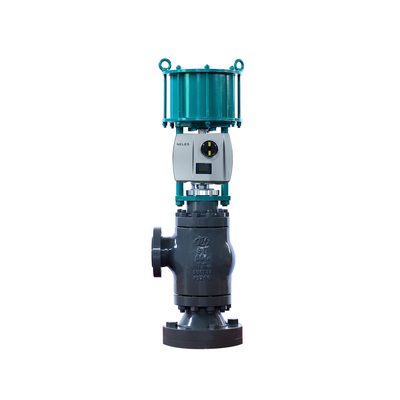

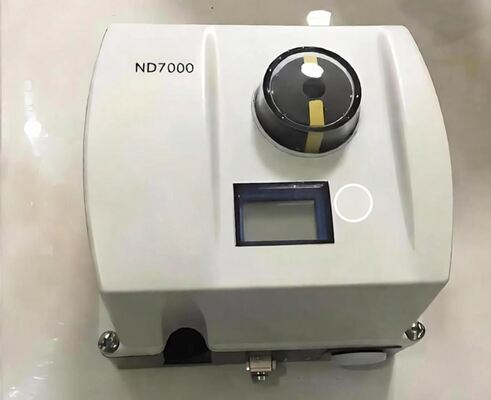

Neles ND7000 - это интеллектуальный контроллер клапана на основе микроконтроллера, предназначенный для точного и надежного управления пневматическим приводом.Он постоянно сравнивает входный сигнал команды с фактическим положением клапана и соответствующим образом регулирует приводной механизм.ND7000 совместим практически со всеми управляющими клапанами и всеми отраслями промышленности.
Устройство использует бесконтактное измерение положения клапана, исключая механическое износ на пути обратной связи.а также однодействующие и двойнодействующие приводыВвод в эксплуатацию прост с помощью локального пользовательского интерфейса (LUI) или удаленной конфигурации DTM/EDD.Одноточечная калибровка позволяет устанавливать на работающих клапанах без прерывания процесса.
ND7000 является SIL 2, сертифицированным TÜV в соответствии с IEC 61508.Устройство предназначено для суровых условий окружающей среды с прочной модульной конструкции, отличные температурные характеристики, терпимость к вибрациям и ударам.
Технические спецификации
| Параметр | Спецификация |
|---|---|
| Бренд | Нелес |
| Протокол связи | HART |
| Сигнал ввода | 4-20 мА |
| Интерфейс данных | Проводные |
| Диагностика | Самодиагностика; тенденция отклонений; счетчики; расширенные офлайн-тесты |
| Давление подачи | 1.4~8 бар (20~115 псиг.) |
| Тип установки | Ротационные и линейные клапаны; одно- и двухдействующие приводы |
| Операционная температура | -40°C~+85°C, стандартный; -53°C~+85°C, арктический вариант |
| Защита корпуса | IP66 / NEMA 4X |
| Жилой материал | Анодированный алюминиевый сплав |
| Авиасообщения | G 1/4 |
| Сертификации | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Программное обеспечение связи | FDT/DTM; EDD |
Промышленность применения
Neles ND7000 используется в нефтегазовой, химической переработке, производстве электроэнергии, горнодобывающей промышленности и общей промышленной автоматизации.Устройство может быть интегрировано со всеми основными системами DCS и поддерживает монтажные наборы для любых сторонних приводовОн полностью совместим с системами и оборудованием разных производителей.
Общие проблемы
Изменение настройки положения клапана не повлияет на положение привода: Проверить давление подачи (может быть слишком низким), застой катушек, неправильные параметры конфигурации, застрявшие приводы или клапаны, неправильное соединение сигнальных проводов или не выполненную калибровку.
Действующий двигатель переходит на конечное положение при небольшом изменении входного сигналаПроверьте параметры PFA и ROT.
Неточное расположение: Загрязненный клапан катушки, слишком высокая нагрузка на приводы, слишком низкое давление подачи, дефект катушки или датчиков давления или утечка привода.
Превышение или слишком медленное позиционирование: изменение значения PERF, загрязненный клапан катушки, слишком маленькая трубка подачи воздуха или загрязненный фильтр подачи воздуха.
Заменяющие модели
Neles ND7000 - это зрелая интеллектуальная система управления клапанами.ND7000 служит прямой заменой устаревшим позиционирующим устройствам NE700/NP700.Для альтернатив между поставщиками, проверьте установку привода, дальность движения и протокол связи перед заказом.
