Обзор продукта

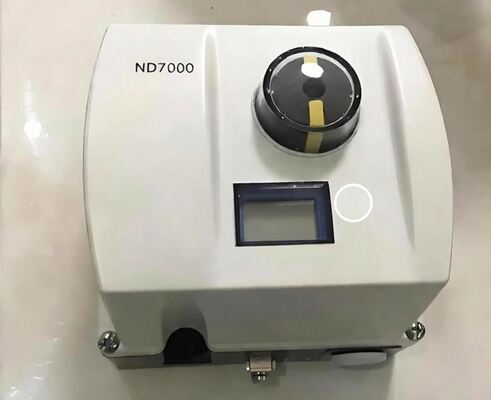

Neles ND7000 — интеллектуальный контроллер клапана на базе микроконтроллера, обеспечивающий точное и надежное управление пневматическим приводом. Он работает от контура 4-20 мА и непрерывно сравнивает входной командный сигнал с фактическим положением клапана, соответствующим образом регулируя привод. ND7000 работает практически со всеми приводами регулирующих клапанов и во всех отраслях промышленности.
Устройство использует бесконтактное измерение положения клапана, устраняя механический износ в цепи обратной связи. Одно и то же устройство подходит для поворотных и линейных клапанов, а также для односторонних и двусторонних приводов. Пусконаладка проста благодаря локальному пользовательскому интерфейсу (LUI) или удаленной конфигурации DTM/EDD. Функция одноточечной калибровки позволяет устанавливать устройство на клапаны, находящиеся в эксплуатации, без прерывания технологического процесса.
ND7000 сертифицирован SIL 2 TÜV в соответствии с IEC 61508. Он оснащен функциями самодиагностики, включая тренд отклонений, счетчики и расширенные автономные тесты. Устройство создано для работы в суровых условиях окружающей среды благодаря прочной модульной конструкции, отличным температурным характеристикам, а также устойчивости к вибрации и ударам.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Бренд | Neles |
| Протокол связи | HART |
| Входной сигнал | 4-20 мА |
| Интерфейс данных | Проводной |
| Диагностика | Самодиагностика; Тренд отклонений; Счетчик; Расширенные автономные тесты |
| Давление питания | 1.4~8 бар (20~115 фунтов на кв. дюйм) |

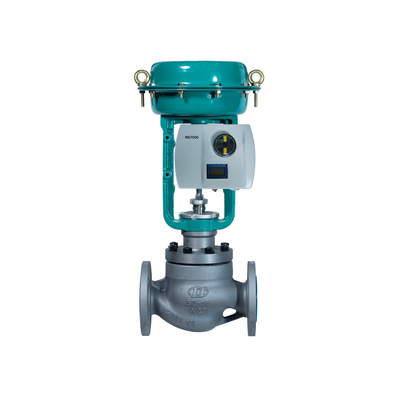

| Тип монтажа | Поворотные и линейные клапаны; Односторонние и двусторонние приводы |
| Рабочая температура | -40°C~+85°C, стандартная; -53°C~+85°C, арктическая версия |
| Защита корпуса | IP66 / NEMA 4X |
| Материал корпуса | Анодированный алюминиевый сплав |
| Воздушные соединения | G 1/4 |
| Сертификаты | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Программное обеспечение для связи | FDT/DTM; EDD |
Отрасли применения
Neles ND7000 используется в нефтегазовой, химической, энергетической, горнодобывающей промышленности и в области общей промышленной автоматизации. Устройство может быть интегрировано со всеми основными системами DCS и поддерживает монтажные комплекты для любых сторонних приводов. Оно полностью совместимо с системами и оборудованием различных производителей.
Распространенные проблемы
Изменение уставки положения клапана не влияет на положение привода: Проверьте давление питания (может быть слишком низким), заедание золотникового клапана, неправильные параметры конфигурации, заедание привода или клапана, неправильное подключение сигнальных проводов или отсутствие калибровки.
Привод переходит в крайнее положение при небольшом изменении входного сигнала: Неправильные трубки между контроллером и приводом. Проверьте параметры настройки PFA и ROT.
Неточное позиционирование: Загрязнение золотникового клапана, слишком высокая нагрузка на привод, слишком низкое давление питания, неисправность золотника или датчиков давления, или утечка в приводе.
Перерегулирование или слишком медленное позиционирование: Измените значение PERF, загрязнение золотникового клапана, слишком маленькая трубка подачи воздуха или загрязнение фильтра подачи воздуха.
Заменяющие модели
Neles ND7000 — это зрелая платформа интеллектуального контроллера клапана. Серия ND9000 является обновлением следующего поколения с расширенными возможностями диагностики и опциями полевой шины. ND7000 служит прямой заменой устаревших позиционеров NE700/NP700. Для альтернатив от других поставщиков перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
