Обзор продукта

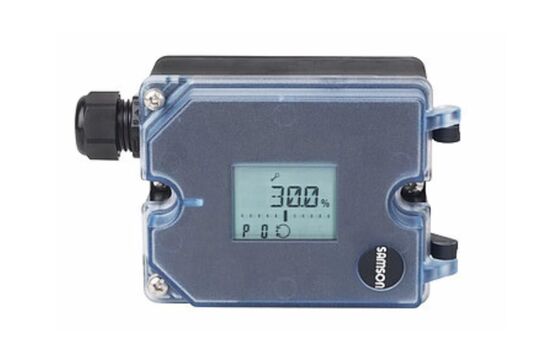

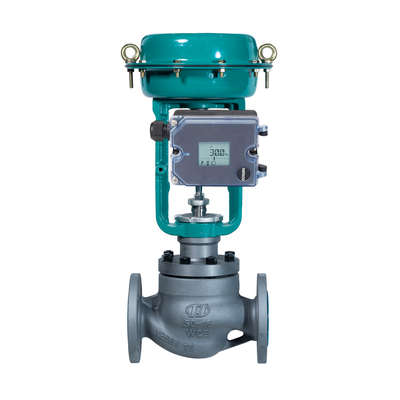

Samson 3725 — это компактный самокалибрующийся электропневматический позиционер для пневматических клапанов с регулируемым и поворотным ходом. Это одностороннее устройство, которое сравнивает управляющий сигнал от системы с фактическим положением штока клапана или углом поворота, а затем подает пропорциональный пневматический выход на привод. Бесконтактное магниторезистивное зондирование устраняет механический износ в цепи обратной связи. Устройство устойчиво к воздействию окружающей среды и гидроударам. Три емкостные кнопки и ЖК-дисплей с выбираемым направлением считывания делают работу интуитивно понятной в любом монтажном положении. Все параметры хранятся в энергонезависимой памяти EEPROM для защиты от сбоев питания. Переменная автоматическая пусковая настройка с предустановленными параметрами означает, что необходимо корректировать только отклонения от стандартных значений. Доступна функция плотного закрытия, а нулевая точка постоянно контролируется.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Бренд | Samson |
| Протокол связи | HART (опционально) |
| Входной сигнал | 4-20 мА, 2-проводное устройство |
| Интерфейс данных | Проводной |
| Диагностика | Непрерывный мониторинг нулевой точки |
| Давление питания | Макс. 7 бар |
| Тип монтажа | Линейные и поворотные приводы; Односторонние |
| Ход (регулируемый) | 3,75–50 мм |
| Угол поворота | 24–100° |
| Рабочая температура | -25–+80°C |
| Защита корпуса | IP 66 |
| Материал корпуса | PPA (полифталиамид), УФ-стойкий |
| Воздушные соединения | G 1/4 или 1/4 NPT |
| Минимальный ток | 3,8 мА |
| Сопротивление нагрузки | Макс. 6,3 В (315 Ом при 20 мА) |
| Характеристические кривые | 3 кривые хода, 9 кривых угла поворота |
| Взрывозащита | Тип 3725-000: Без; Тип 3725-110: ATEX; Тип 3725-113: ГОСТ; Тип 3725-130: CSA |
| Сертификаты | Судостроительный сертификат |
Отрасль применения
Samson 3725 используется в химической и нефтехимической промышленности, производстве электроэнергии и общей промышленной автоматизации. Он подходит для дросселирования и применений, где важны компактная конструкция, простота эксплуатации и прочность. Позиционер разработан для универсального применения на линейных и поворотных приводах.
Распространенные проблемы
Позиционер не реагирует на входной сигнал: Проверьте давление питания (макс. 7 бар). Убедитесь в надежности пневматических соединений.
Положение клапана не соответствует входному сигналу: Проверьте настройку характеристической кривой. Убедитесь, что направление работы установлено правильно. Перекалибруйте нулевую точку.
Нестабильная работа или колебания: Проверьте наличие утечек воздуха в трубках и фитингах. Проверьте чрезмерное трение в уплотнении клапана или приводе.
Ошибка калибровки нулевой точки: Нулевая точка находится вне диапазона. Проверьте монтаж и перенастройте нулевую точку.
Ошибка инициализации: Проверьте давление питания и подключение датчика хода. Убедитесь, что клапан не заклинило.
Заменяющие модели
Samson 3725 — это компактная платформа позиционера. TROVIS 3730-1 является прямой заменой с поддержкой связи HART и расширенными функциями. Тип 3724 также доступен в качестве альтернативы в той же серии. Для альтернатив от других производителей перед заказом проверьте монтаж привода, диапазон хода и протокол связи.
