Обзор продукта

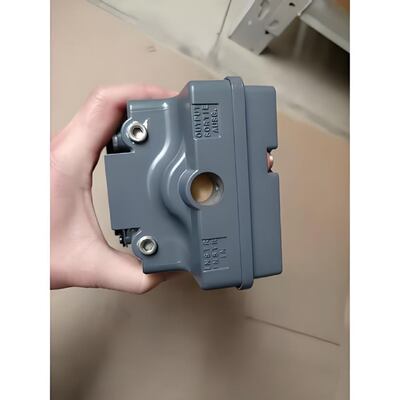

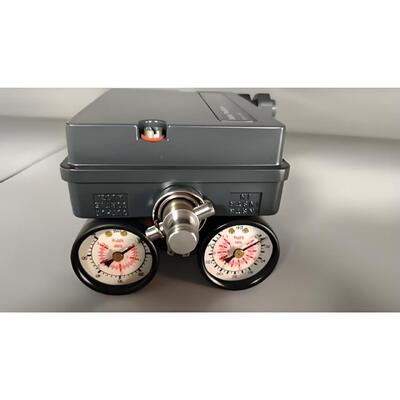

Fisher 3661 — это электропневматический односторонний позиционер клапана, разработанный для клапанов с золотниковым штоком, используемых в дросселирующих режимах. Он обеспечивает положение клапана, пропорциональное стандартному входному сигналу постоянного тока в миллиамперах, получаемому от управляющего устройства.
Конструкция обеспечивает точную, быстро реагирующую аппаратуру, способную выдерживать вибрации большинства производственных сред. Низкое потребление воздуха в установившемся режиме способствует эффективной работе. Легко регулируемые коэффициенты усиления и демпфирования позволяют точно настроить стабильность позиционера для конкретных требований применения.
3661 принимает стандартный входной сигнал постоянного тока в миллиамперах и обеспечивает возможности раздельного диапазона, а также регулируемый ноль и диапазон. Большинство деталей позиционеров 3661 взаимозаменяемы, что сокращает запасы запасных частей. Корпус и крышка выдерживают механические вибрации и грубое обращение. Регулировки нуля и диапазона могут производиться при закрытой крышке.

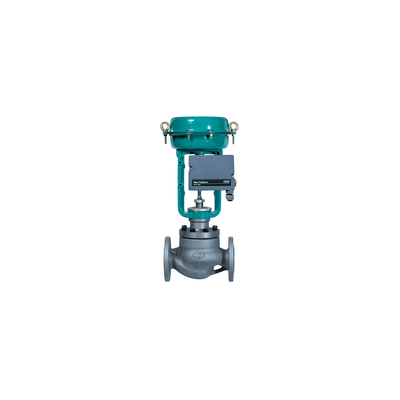

Позиционер работает с приводами Fisher 657, 667, 1250, 1250R, 3024S и GX. Он также может быть установлен на приводы Baumann.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Бренд | Fisher |
| Протокол связи | Аналоговый 4-20 мА |
| Входной сигнал | Электрический; постоянный ток от 4 до 20 мА; максимальное напряжение нагрузки 30 В |
| Интерфейс данных | Проводной |
| Диагностика | Нет |
| Максимальное давление на выходе | 90 фунтов на квадратный дюйм |
| Тип монтажа | Монтаж на привод |
| Рабочая температура | Стандартная температура |
| Управление положением | Модулирующее |
| Рабочая среда | Воздух |
| Классификация зон | Взрывозащищенное, искробезопасное, пылезащищенное |
| Сертификаты | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, RCM |
| Сертификация безопасности | НЕТ |
| Действие | Одностороннее |
| Совместимые приводы | Fisher 657, 667, 1250, 1250R, 3024S, GX; приводы Baumann |
Отрасли применения
Fisher 3661 используется в нефтехимической промышленности, энергетике, водоочистке, производстве бумаги, пищевой промышленности и производстве напитков. Он подходит для дросселирующих применений на клапанах с золотниковым штоком.
Распространенные проблемы
Отсутствие выходного сигнала при наличии входного: Проверьте засорение сопла. Очистите сопло. Проверьте давление подачи воздуха.
Медленное или аномальное выходное давление: Проверьте, находится ли давление подачи в пределах спецификации. Проверьте пневматический усилитель и узел сопло/заслонка.
Плохая линейная характеристика: Проверьте регулировку пружины нуля. Проверьте положение механизма регулировки диапазона.
Позиционер не реагирует: Проверьте давление подачи и пневматические соединения. Убедитесь, что преобразователь получает сигнал 4-20 мА.
Утечка воздуха: Проверьте уплотнительные кольца, прокладки и диафрагму на предмет износа. Замените при необходимости.
Заменяющие модели

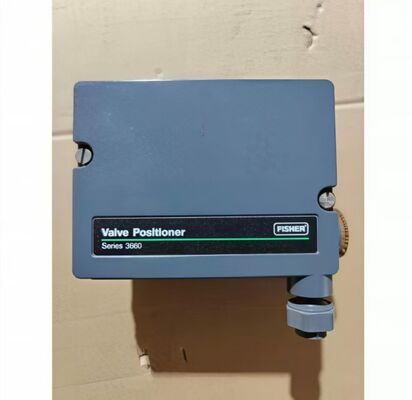

Fisher 3661 — это зрелая платформа электропневматических позиционеров. Для современного цифрового обмена данными и расширенной диагностики альтернативами текущего поколения являются цифровые контроллеры клапанов Fisher DVC6200 или DVC2000. Для устаревших установок 3661 служит электропневматическим аналогом пневматического позиционера 3660. Для альтернатив от других производителей проверьте совместимость монтажа привода, диапазон хода и входного сигнала перед заказом.
