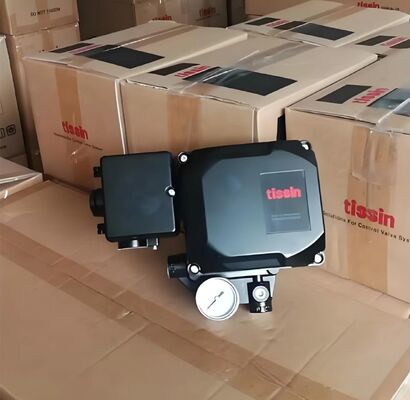

Аналоговый позиционер клапана Tissin TS600 4-20мА для пневматических исполнительных механизмов

Обзор продукта

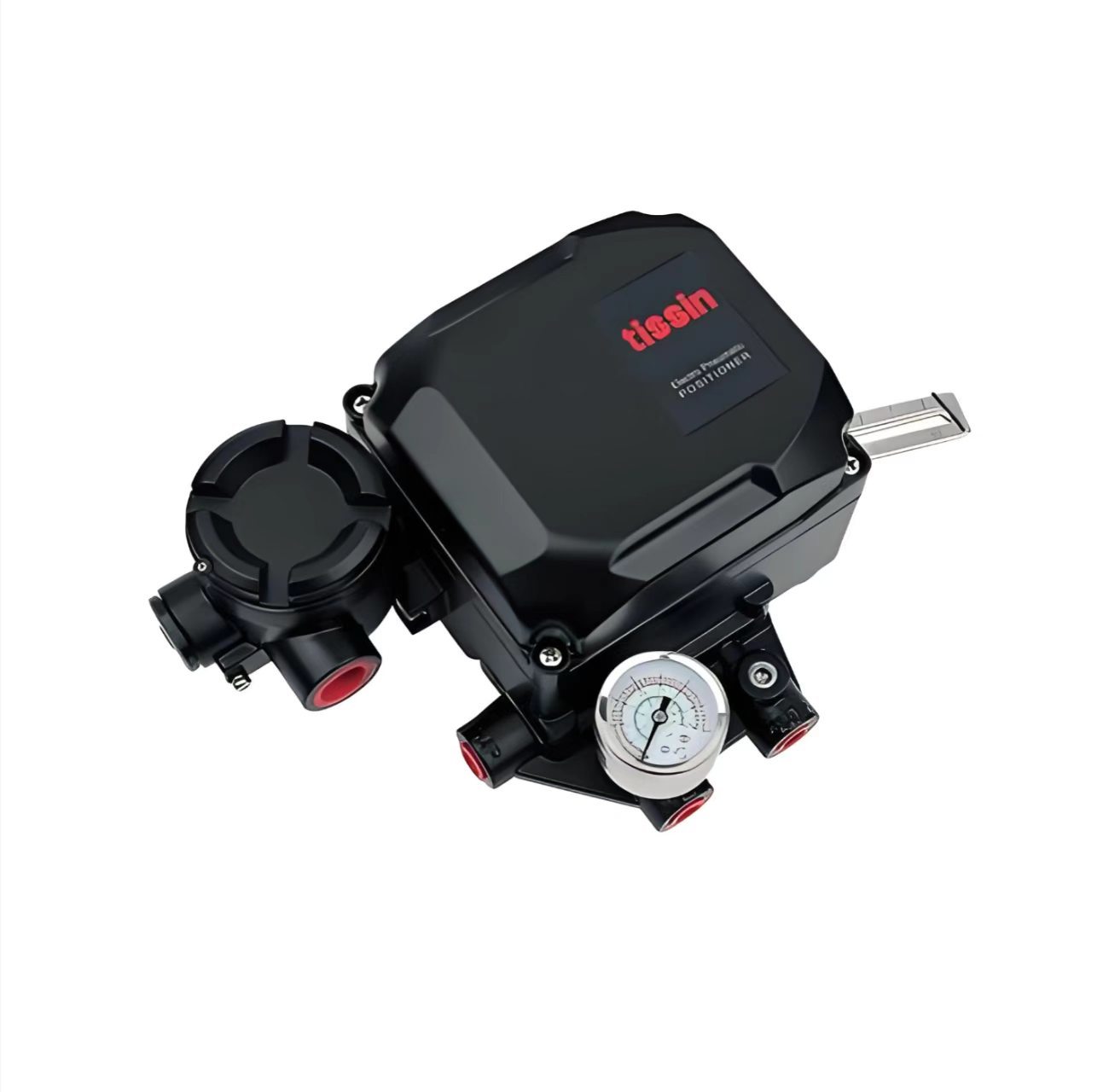

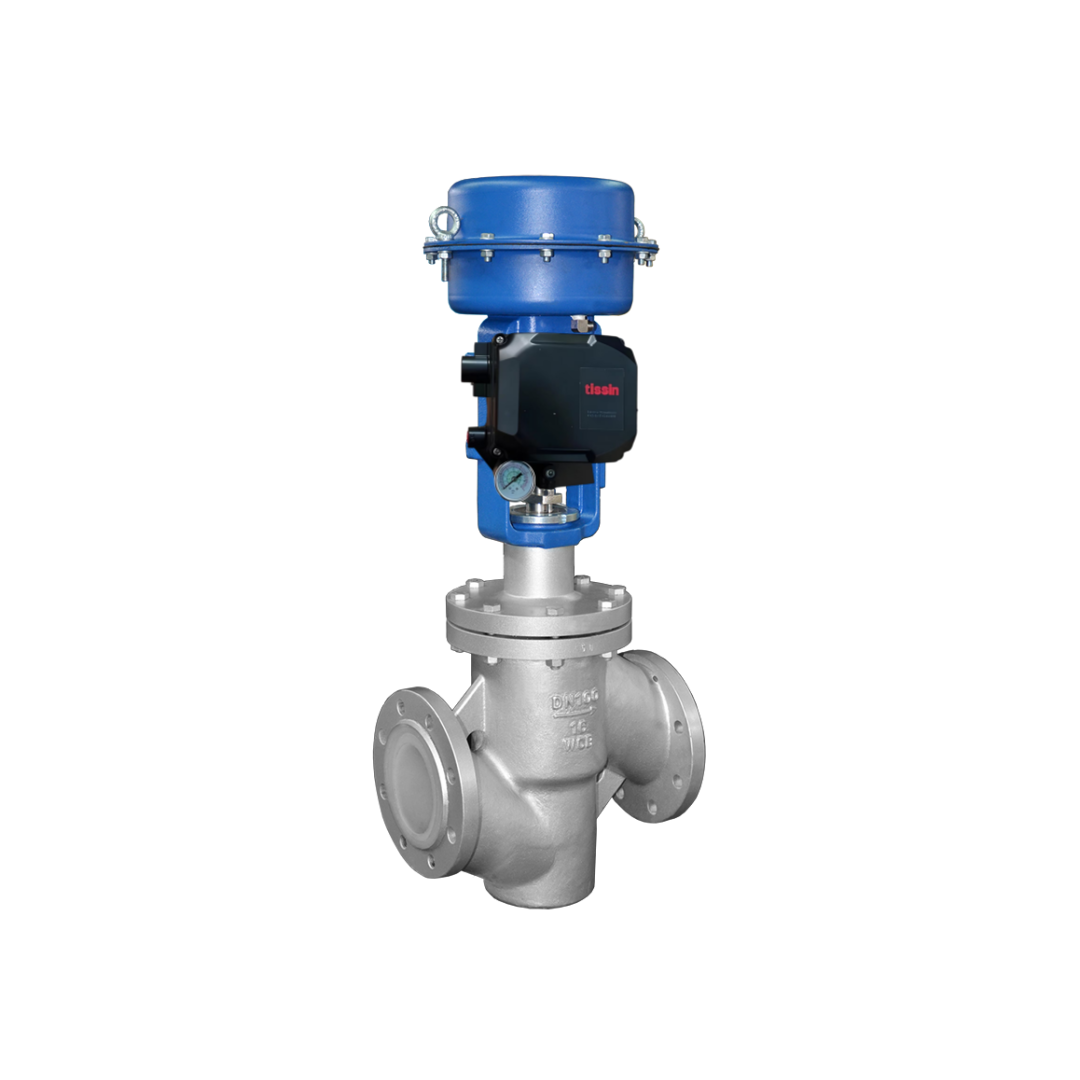

Tissin TS600 - это электропневматический позиционер клапана, который принимает входной сигнал 4-20 мА постоянного тока от диспетчерской, DCS или генератора сигналов и пропорционально регулирует пневматическое давление на привод клапана, точно контролируя открытие клапана. Он предназначен для использования с пневматическими линейными и поворотными приводами клапанов.

Позиционер отличается быстрым временем отклика, высокой точностью и отличной стабильностью. Регулировка нуля и диапазона проста. Корпус IP66 обеспечивает надежную защиту от пыли и влаги. Внутренние компоненты модульные для простого обслуживания. Предусмотрен встроенный переключатель байпаса (Авто/Ручной). Часть пневматического соединения выполнена съемной, что позволяет менять резьбы PT/NPT в полевых условиях.

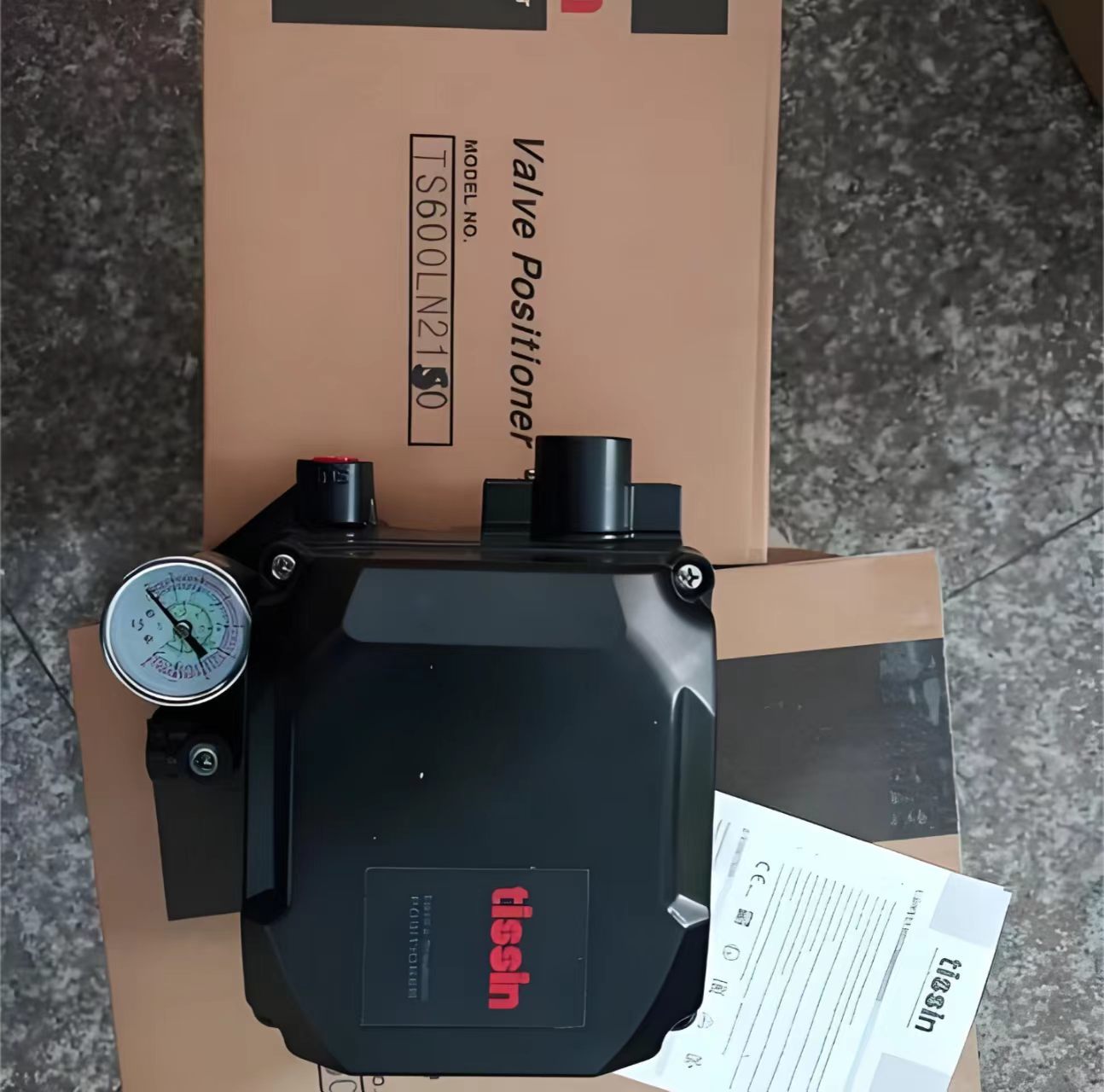

TS600 доступен как в линейной (TS600L), так и в поворотной (TS600R) конфигурациях. Дополнительные функции включают трансмиттер положения клапана 4-20 мА, концевые выключатели и взрывозащищенные версии (Ex dmb IIB/IIC, Ex ia IIC).

Технические характеристики

Отрасль применения

Tissin TS600 используется в нефтехимической промышленности, энергетике, водоочистке, бумажной промышленности и общем промышленном управлении технологическими процессами. Он подходит для точного регулирования дросселирования пневматических линейных и поворотных приводов клапанов в сложных условиях.

Распространенные проблемы

• Позиционер не работает: Проверьте, не ослаблен ли переключатель A/M. Проверьте, не засорено ли сопло. Проверьте соединения входного токового провода.

• Клапан полностью открыт независимо от входного сигнала: Отверстие переключателя A/M пилотного клапана заблокировано посторонними частицами, такими как пыль. Ослабьте стопорный винт, отделите переключатель A/M и очистите дно отверстия сверлом диаметром 0,2 мм или проволокой.

• Привод работает только в режиме ВКЛ/ВЫКЛ, но не в промежуточном режиме: Для линейного типа проверьте установку диапазона. Для поворотного типа проверьте установку кулачка. Проверьте соединения трубопроводов OUT1 и OUT2.

• Происходит охота (нестабильность): Объем привода может быть слишком низким. Установите жиклер (входит в комплект поставки) на OUT1 и OUT2 на дне пилотного клапана. Также проверьте высокую температуру, высокое давление или большую силу трения на штоке клапана.

• Линейность плохая: Проверьте настройки нуля и диапазона. Убедитесь, что входное давление постоянно. Проверьте установку рычага.

• Гистерезис плохой: Проверьте соединение пружины рычага. Затяните соединение, чтобы устранить зазор.

Заменяющие модели

Tissin TS600 - это стандартная платформа электропневматического позиционера. TS800 - это интеллектуальный позиционер следующего поколения из той же линейки продуктов, предлагающий связь HART, ЖК-дисплей и расширенную диагностику. Для альтернатив от других производителей перед заказом проверьте совместимость монтажа привода, диапазона хода и входного сигнала.
