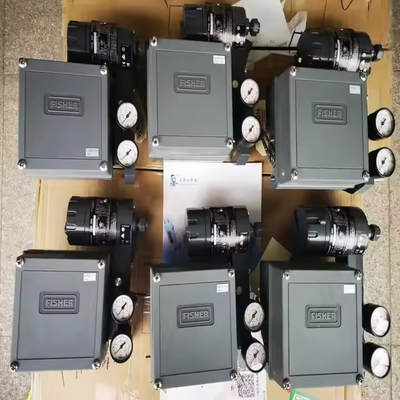

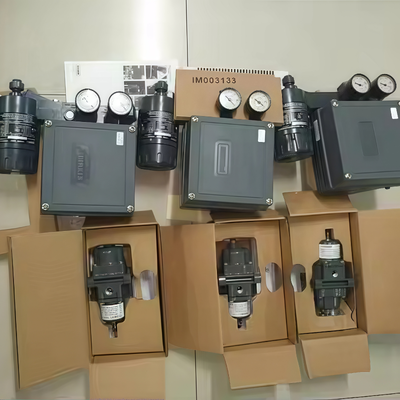

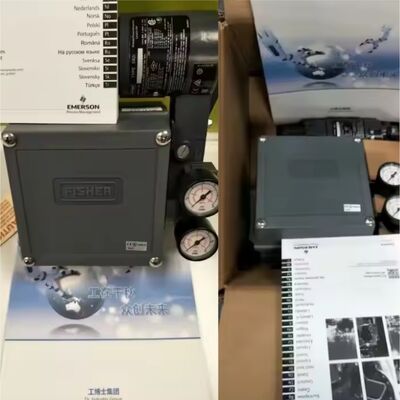

Фишер 3582i Электропневматический позиционировщик с 4-20mA для диафрагмовых клапанов управления скользящим стволом

Обзор продукции

Fisher 3582i - это электропневматический позиционирующий клапан, который сочетает в себе преобразователь 582i с пневматическим позиционирующим устройством 3582.Преобразователь принимает сигнал 4-20 мА постоянного тока и преобразует его в пропорциональное пневматическое давление через механизм сопла / клапановЭто давление затем управляет позиционирующей стадией, которая регулирует давление подачи привода, чтобы удержать ствол клапана там, где командует входный сигнал.

Устройство обеспечивает точную, быструю реакцию и переносит вибрации.преобразователь 582i может быть добавлен к существующему пневматическому позиционирующему 3582 в поле для создания 3582iПосле снятия крышки, нулевые и протяженные регулировки выполняются с помощью отвертки и ключа.Изменения давления подачи и нагрузки клапана мало влияют на производительностькорпус и внутренние материалы выдерживают суровые условия, а воздух очищает внутренние части.

Технические спецификации

Промышленность применения

3582i используется в производственных отраслях, которые полагаются на диафрагма-активируемые клапаны управления скользящим стволом.Регулируемый диапазон нуля и протяженности охватывает стандартные входные сигналыПоскольку одно семейство позиционировщиков поддерживает множество приложений, запасные части упрощаются на всем предприятии.

Общие проблемы

• Позиционировщик не реагирует на входный сигнал: Проверьте давление подачи и пневматические соединения.

• Положение ствола клапана не соответствует входному сигналу: Проверьте калибровку нуля и протяженности, убедитесь, что положение подшипника соответствует ходу и действию привода.

• Нерегулярная работа или колебания: Проверка на наличие утечек воздуха в трубах и фитингах. Проверка на наличие чрезмерного трения в клапане или приводе.

• Колебания давления питания влияют на положение3582i предназначен для минимизации влияния изменений давления подачи, но экстремальные колебания все равно могут вызвать проблемы.

Заменяющие модели

Для новых установок, требующих цифровой связи и диагностики,цифровые контроллеры клапанов DVC6200 или DVC2000 являются современными эквивалентами из той же линейки продуктовПреобразователь 582i может быть установлен на существующем пневматическом позиционирователе 3582 для его модернизации до конфигурации 3582i,Хотя это может потребовать изменения монтажа позиционера и диапазона входного сигналаДля альтернатив между поставщиками, проверьте монтаж привода, дальность движения и совместимость входного сигнала перед заказом.
