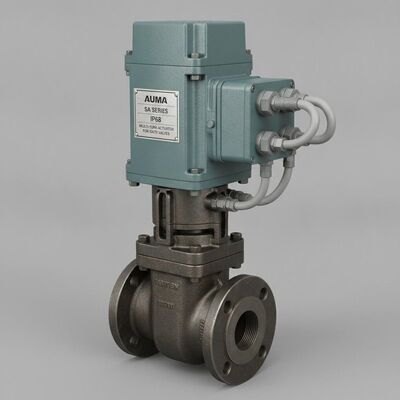

Электрический многооборотный привод из алюминиевого сплава IP68 и электропривод для запорных клапанов

Обзор продукции

Клапан-пакет AUMA SA серии поставляется в заводском комплекте, с многоразовым электрическим приводом, уже установленным и протестированным на шлюзе или клапане-глобусе.Это исключает необходимость отдельных компонентов и сокращает время установки на месте. Действующий механизм производит крутящий момент от 10 Нм до 32 000 Нм через 3-фазный двигатель переменного тока, 1-фазный двигатель переменного тока или постоянного тока.в то время как ручное колесо позволяет работать вручную, когда не доступно питание.

Действующие устройства типа SA для работы в открытом и закрытом режиме имеют классы A и B или кратковременное время работы S2 15 мин. Необязательная версия S2 30 мин обеспечивает более длительные периоды работы.Действующий механизм может быть соединен с различными элементами управления, от базовых блоков OPEN-CLOSE до микроуправляемых версий с операционным журналом данных или интерфейсом полевой шины.Оборудование IP68 согласно EN 60529 обеспечивает высококачественную коррозионную защиту (KS) и работает в диапазоне от -30°C до +70°CТипы выходной установки соответствуют стандартам DIN и ISO.

Технические спецификации

Промышленность применения

Система обслуживает очистку воды и сточных вод, производство электроэнергии, нефть и газ, нефтехимические, химические переработки, центральное отопление и промышленные заводы.,IP68 корпус делает его подходящим для суровых наружных или подводных условий.

Общие проблемы

• Не реагирует на командыСначала проверьте настройку времени реакции, затем ищите механические блокировки или проблемы с питанием.

• Ошибка крутящего момента в направлении OPEN или CLOSE: Проверьте клапан на предмет препятствий и проверьте настройки переключателя крутящего момента.

• Невозможно установить механический индикатор положения: Редукторная передача может не совпадать с оборотами/ударыми привода.

• Действующий двигатель работает до остановки, хотя ограничительные переключатели работают должным образом: Проверьте настройки переключателя предела и конфигурацию конечного положения.

• Слишком высокая температура обмотка двигателя: Проверьте, соответствует ли размер привода применению.

Заменяющие модели

Серия AUMA SA представляет собой платформу электрического привода с несколькими поворотами текущего поколения. Серия SAR представляет собой вариант модулирующего привода, предназначенный для класса C или рабочего типа S4 25%.Серия SAEx доступна для взрывостойких применений (диапазон крутящего момента от 10 до 16 Нм)Для альтернатив между поставщиками проверьте установку клапана, требования к крутящему моменту,и совместимость интерфейса управления перед заказом.
