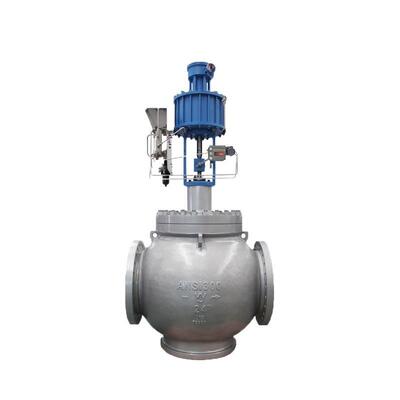

Цифровой позиционер клапана с входом HART Communication 4-20 мА и корпусом из алюминиевого сплава для регулирующих клапанов

Обзор продукции

Комплект цифрового позиционирующего клапана Fisher DVC6200 поставляется как заводская комплектация для управляющих клапанов и роторных клапанов.Он преобразует входный сигнал 4-20 мА в точный пневматический выходУстройство поддерживает программное обеспечение ValveLink, позволяющее сигнализацию клапана, шаговой ответ,и диагностики производительности без вывода позиционирования из эксплуатации.

DVC6200 предназначен для линейных и вращающихся приводов. Его прочный корпус доступен в алюминии или нержавеющей стали, с защитой IP66/NEMA 4X и опциональными взрывостойкими сертификатами.Позиционировщик работает в диапазоне от -40°C до +85°C и принимает давление подачи от 20 до 150 psiОн подходит для химических, нефтехимических, нефтегазовых, энергетических и водоочистных заводов.

Технические спецификации

Промышленность применения

Fisher DVC6200 обслуживает химическую обработку, нефтехимическую, нефтегазовую, электрогенерацию, очистку воды и сточных вод, целлюлозу и бумагу, а также общую автоматизацию промышленных клапанов.Он обычно используется на клапанах глобуса, бабочные клапаны, шаровые клапаны и другие клапаны управления, требующие точной обратной связи и диагностики положения.

Общие проблемы

• Позиционировщик не реагирует на входный сигнал: проверьте полярность проводки, диапазон входного сигнала и связь HART.

• Утечка воздуха из позиционирующего устройства: проверьте трубку, уплотнения и сборку реле.

• Неисправность калибровки: проверьте калибровку движения, выравнивание магнитной сборки и установку привода.

• ValveLink не может подключиться: проверьте сопротивление петли HART, питание и настройки связи.

• Нестабильный выход: Проверьте стабильность давления подачи, размер привода и параметры настройки.

Заменяющие модели

Fisher DVC6200 является частью семейства цифровых позиционирующих клапанов FIELDVUE. Связанные модели включают DVC6000, DVC2000, DVC6200f, DVC6200p, DVC6200 SIS и DVC6200 HC.проверка входного сигнала, протокол связи, установка привода и требования сертификации перед заказом.
