Точное управление алюминиевым сплавом пневматический цифровой позиционер клапана и цифровой контроллер клапана пакет

Обзор продукта

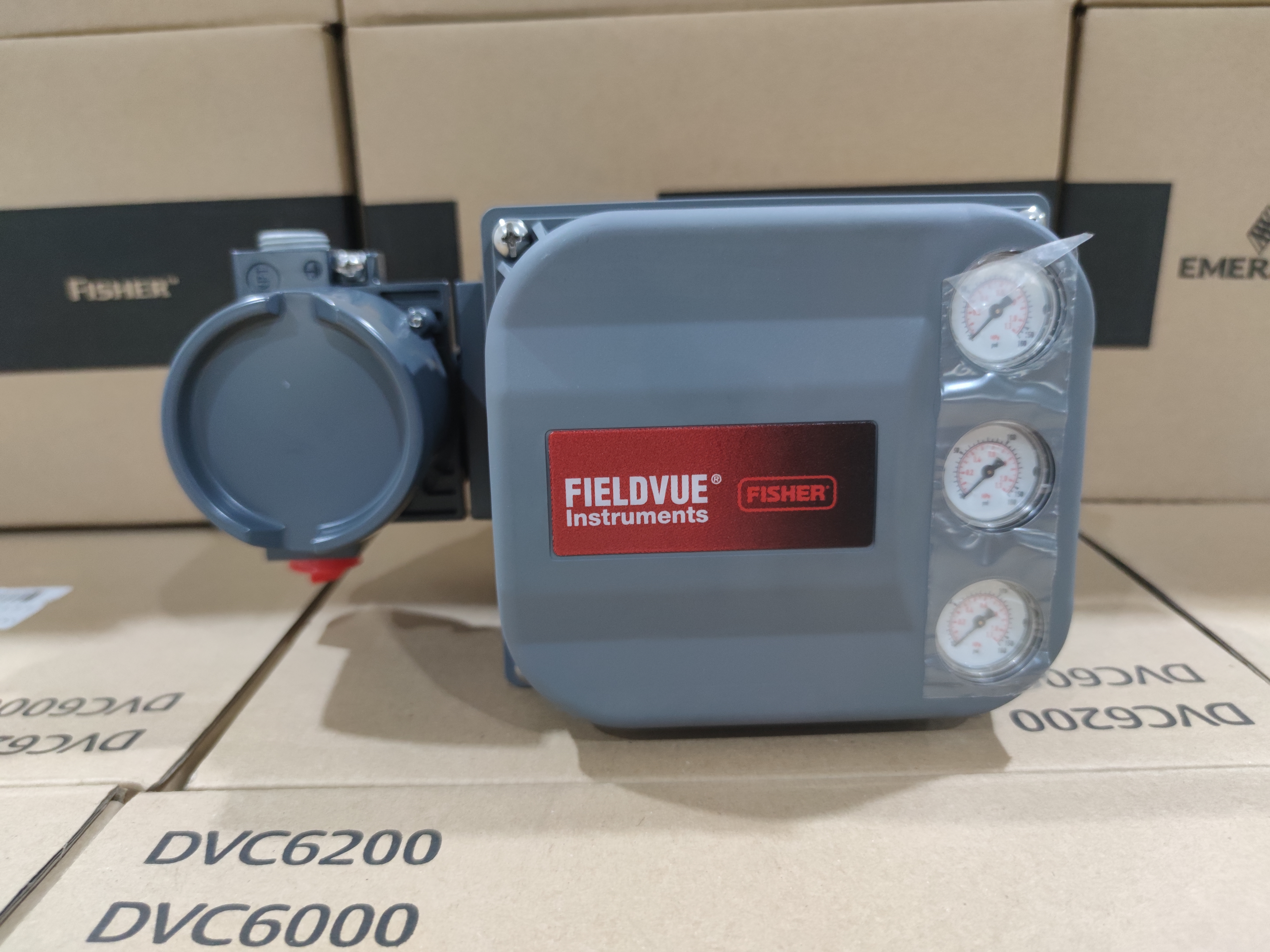

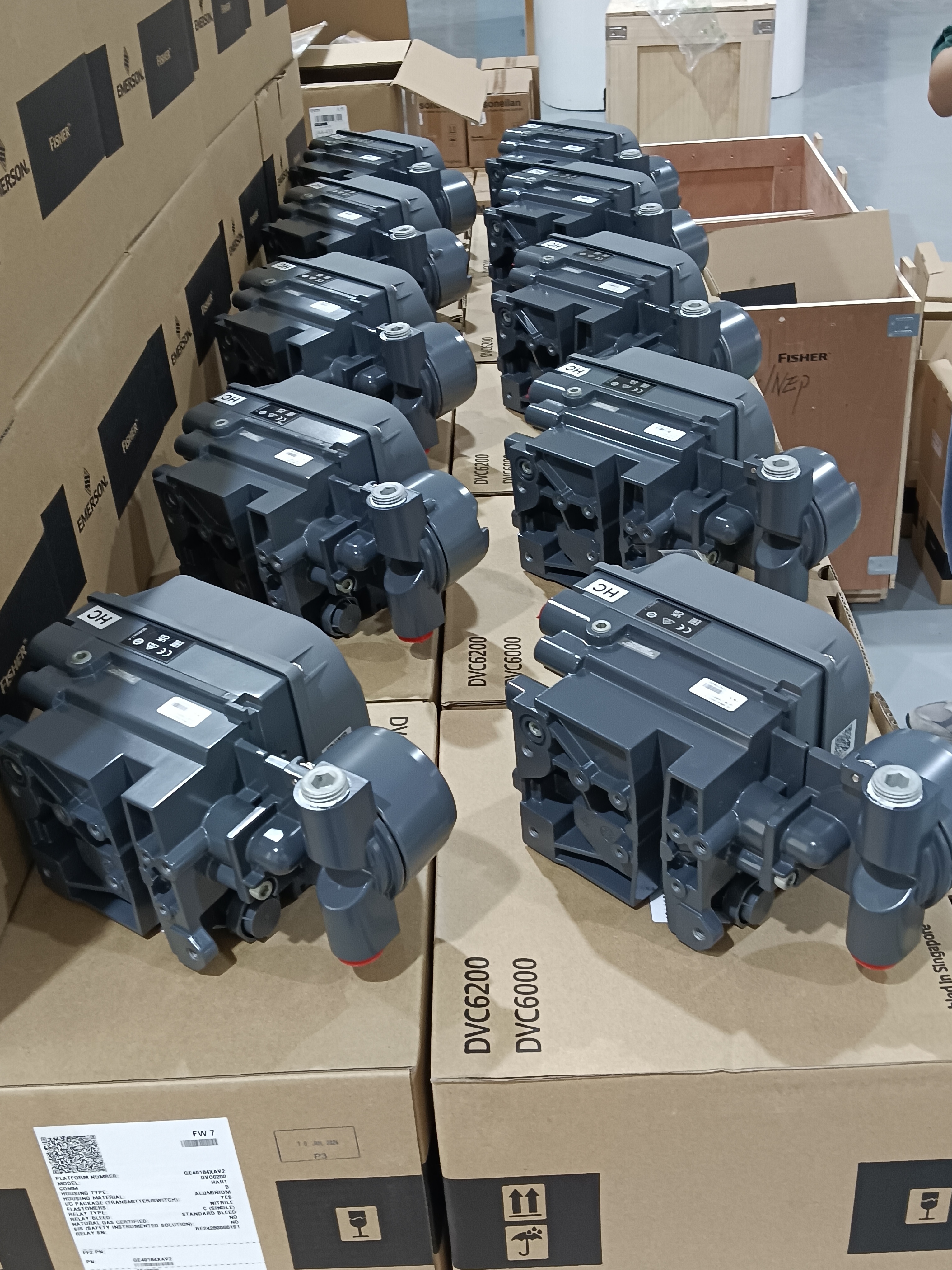

Комплект цифрового позиционера клапана Fisher DVC6200 поставляется как полная сборка управления клапаном, а не как автономный прибор. Он объединяет цифровой контроллер клапана FIELDVUE DVC6200, монтажный кронштейн, массив магнитов обратной связи без тяг, манометры и пневматические трубки в один заводской комплект, собранный и предварительно протестированный. Поскольку позиционер и его монтажный интерфейс поставляются из одного источника, заказчики избегают необходимости отдельно подбирать кронштейны, компоненты обратной связи и трубки от нескольких поставщиков, что значительно сокращает время ввода в эксплуатацию на месте. Прибор принимает двухпроводной аналоговый входной сигнал 4–20 мА постоянного тока и обменивается данными по протоколам HART 5 или HART 7, преобразуя электрическую команду в точный пневматический выход на привод. Обратная связь по положению захватывается запатентованной бесконтактной системой датчиков Холла без тяг, которая исключает физический износ между штоком клапана и прибором. Дополнительный встроенный передатчик положения 4–20 мА обеспечивает изолированную обратную связь для системы управления, а дополнительный встроенный переключатель может быть сконфигурирован для функций сигнализации или блокировки. Встроенные диагностические возможности включают анализ сигнатуры клапана, тестирование частичного хода, оповещения об отклонении хода, подсчет циклов и мониторинг давления питания, все доступно через связь HART или программное обеспечение ValveLink. Режимы управления охватывают автокалибровку, разделение диапазона, безопасный отказ и режим фиксации отказа.

Корпус имеет класс защиты IP66 и Type 4X, что делает его пригодным для зон мойки, наружной установки и коррозионных промышленных сред. Стандартный диапазон рабочих температур составляет от –40°C до +85°C, с опцией экстремальных температур, расширяющей нижний предел до –52°C с использованием фторсиликоновых эластомеров. Давление питающего воздуха находится в диапазоне от минимума 0,3 бар выше максимальных требований привода до максимума 10,0 бар (145 фунтов на квадратный дюйм), что соответствует большинству требований пневматических приводов. DVC6200 обменивается данными через HART 5 или HART 7, а в более широкой серии DVC6200 доступны WirelessHART, FOUNDATION Fieldbus и PROFIBUS PA. Прибор имеет сертификаты ATEX, IECEx, FM, CSA и многие другие международные сертификаты для использования во взрывоопасных зонах и способен работать с SIL 3 при конфигурации в составе системы противоаварийной защиты. Типичные отрасли применения включают добычу нефти и газа, нефтепереработку, нефтехимическую переработку, химическое производство, производство электроэнергии, водоснабжение и водоотведение, фармацевтическое производство, производство целлюлозы и бумаги. Модульная конструкция позволяет заменять критически важные рабочие компоненты без снятия полевой проводки или пневматических трубок, сокращая время простоя на техническое обслуживание и продлевая срок службы прибора.

Технические характеристики

Отрасль применения

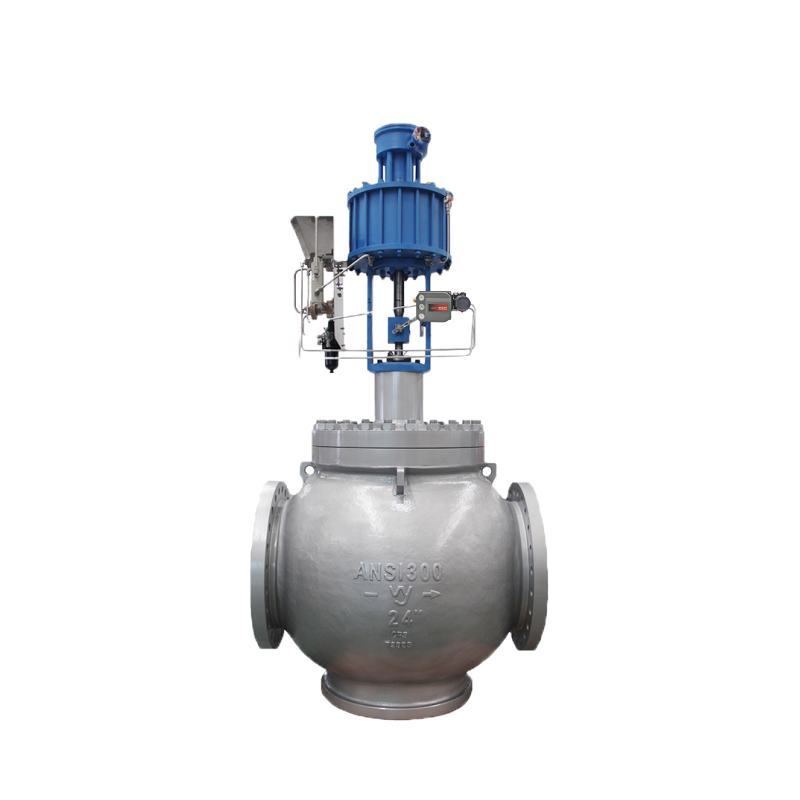

DVC6200 используется в нефтегазодобыче, нефтепереработке, нефтехимической переработке, химическом производстве, производстве электроэнергии, водоснабжении и водоотведении, фармацевтическом производстве, производстве целлюлозы и бумаги, а также в пищевой промышленности. Он управляет регулирующими клапанами, дроссельными заслонками, шаровыми кранами и эксцентриковыми пробковыми клапанами через пневматические приводы в контурах регулирования расхода, давления, температуры и уровня. Типичные среды включают пар, природный газ, сырую нефть, углеводороды, химические реагенты, кислоты, щелочные растворы и чистую технологическую воду. Условия эксплуатации часто включают высокое давление, вибрацию, влажность наружного воздуха, коррозионные атмосферы и классификацию опасных зон. Диагностические возможности и возможности связи поддерживают как непрерывное управление технологическими процессами, так и программы тестирования частичного хода, связанные с безопасностью.

Распространенные проблемы

1. Клапан не двигается при изменении уставки — Проверьте входной сигнал 4–20 мА на клеммах прибора, проверьте пневматические соединения и давление питания, а также убедитесь, что прибор не находится в ручном режиме или в режиме вне эксплуатации.

2. Оповещение об отклонении хода остается активным — Осмотрите на предмет механического заедания в клапане, утечки воздуха из привода, неправильного подбора размера привода или трения штока клапана, которое мешает клапану достичь заданного положения.

3. Автокалибровка не завершается — Убедитесь в наличии достаточного входного сигнала, проверьте, что клапан имеет достаточный ход и не имеет механических заеданий, а также проверьте, что давление питающего воздуха стабильно и соответствует спецификации.

4. Сбой связи по HART — Проверьте сопротивление контура, заземление экрана, адрес устройства и убедитесь, что минимальное напряжение на клеммах 10 В постоянного тока доступно для связи HART.

5. Нестабильная или отрицательная обратная связь по положению — Проверьте выравнивание массива магнитов, положение монтажного кронштейна и конфигурацию отображения хода; проверьте, какая переменная HART передается в систему управления.

6. Активно оповещение о давлении питания — Убедитесь, что давление воздуха не упало ниже установленного порога оповещения, проверьте наличие утечек в пневматическом тракте и осмотрите фильтр-регулятор на предмет засорения.

7. Клапан колеблется или осциллирует вокруг уставки — Просмотрите параметры настройки ПИД-регулятора, диапазон пружины привода, целостность тяги обратной связи и стабильность регулятора давления воздуха.

8. Чрезмерное потребление воздуха — Осмотрите реле и золотниковый клапан на предмет загрязнения, проверьте наличие внутренних утечек и убедитесь, что качество воздуха соответствует стандартам ISA 7.0.01.

9. Влага внутри клеммной коробки — Осмотрите состояние уплотнения крышки, уплотнения кабельных вводов, вводы для кабельных каналов и убедитесь, что крышка корпуса правильно затянута.

10. Прибор не связывается — Проверьте полярность проводки, затяжку клемм, питание контура и соответствует ли конфигурация DIP-переключателей выбранному протоколу связи.

Заменяющие модели

Прямые замены и модели той же серии включают Fisher DVC6200 SIS, Fisher DVC6200 HC, Fisher DVC6200f (FOUNDATION Fieldbus), Fisher DVC6200p (PROFIBUS PA), Fisher DVC2000, Fisher DVC6000 и Fisher DVC6010. Альтернативы от других производителей часто включают серии Neles ND9000 (ND9103, ND9106, ND9203, ND9206), Samson TROVIS 3730 (3730-1/2/3/4, 3725, 4763), Masoneilan SVI II (SVI2, SVI3, SVI1000) и Flowserve Logix 3200MD/520MD. Перед выбором замены убедитесь в соответствии стандарта монтажа, диапазона линейного или вращательного хода, входного сигнала, протокола связи, давления питающего воздуха, сертификации для взрывоопасных зон и опций обратной связи.
