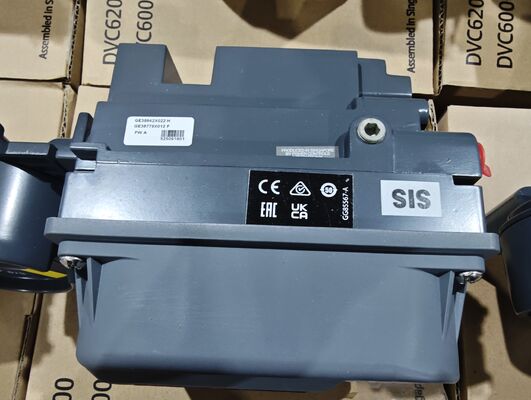

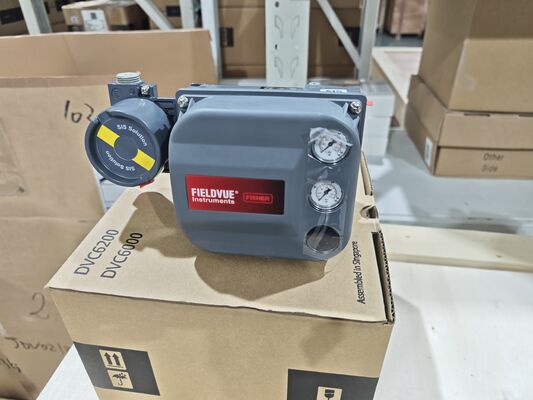

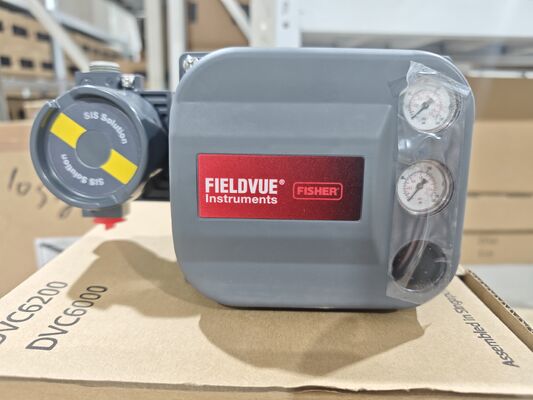

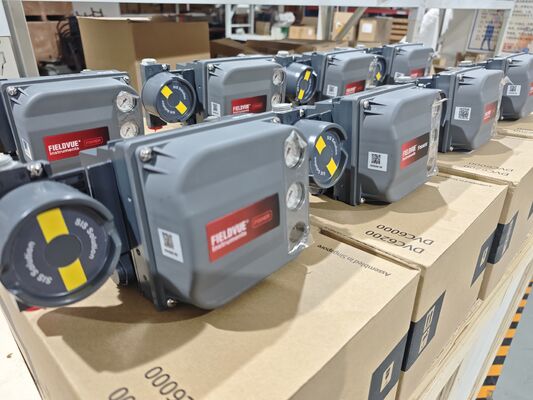

HART 5 / HART 7 Цифровой позиционировщик клапана с IP66 и 4-20 mA Вход для управления процессом

Обзор продукта

Комплект цифрового позиционера клапана Fisher DVC6200 поставляется как полностью предварительно собранное на заводе и протестированное решение для точного управления клапанами в перерабатывающих отраслях. Он объединяет цифровой позиционер клапана, монтажное оборудование, клеммные соединения и проверенные калибровкой настройки в один полный пакет, который значительно сокращает время ввода в эксплуатацию на месте и устраняет необходимость отдельно подбирать компоненты позиционера, привода и обратной связи. DVC6200 преобразует аналоговый входной сигнал постоянного тока 4–20 мА в выходное пневматическое давление для привода и использует протокол связи HART 5 или HART 7 для обеспечения удаленного доступа к данным о состоянии клапана из любой точки контура. Высокопроизводительная бесрычажная система обратной связи исключает физический контакт между штоком клапана и позиционером, что означает отсутствие изнашиваемых деталей и максимальный срок службы узла. Позиционер поддерживает как дроссельное управление, так и режимы включения/выключения и совместим с линейными приводами с выдвижным штоком с номинальным ходом от 6,35 до 606 мм, а также четвертьоборотными поворотными приводами с номинальным ходом от 45° до 180°. Прибор также обеспечивает обратную связь по положению через встроенный датчик положения 4–20 мА или дискретный переключатель, в зависимости от конфигурации. Поскольку устройство поставляется откалиброванным и протестированным на заводе, пользователи получают согласованный комплект позиционера, который уменьшает количество ошибок при подключении и сокращает время запуска.

Корпус предназначен для суровых промышленных условий и имеет степень защиты Тип 4X и IP66, устойчивую к пыли, проникновению воды и агрессивным средам. Диапазон рабочих температур окружающей среды составляет от -40 до +85°C, при этом доступен вариант экстремальной температуры до -52°C для инструментов, использующих фторсиликоновые эластомеры. Давление питания может варьироваться от рекомендуемого минимума на 0,3 бара выше требований привода до максимума 10,0 бар (145 фунтов на квадратный дюйм изб.), а потребление воздуха в установившемся режиме с реле с малым расходом воздуха составляет менее 0,056 Нм³/ч при давлении питания 1,4 бара. DVC6200 имеет полный набор сертификатов, включая CSA, FM, ATEX, IECEx, а также морские разрешения от Lloyd's Register, Bureau Veritas, DNV и ABS. Позиционер поддерживает воздух, природный газ и азот в качестве среды подачи и широко используется в нефтегазовой, химической, энергетической, водоочистной, целлюлозно-бумажной, горнодобывающей, пищевой и фармацевтической промышленности. Сочетание цифровой связи, возможности самодиагностики, герметичной конструкции и гибкого монтажа делает этот пакет надежным выбором для долгосрочной автоматизации клапанов и эксплуатации установки с низкими эксплуатационными расходами.

Технические характеристики

Модель: DVC6200
Тип продукта: Пакет цифрового позиционера клапана
Входной сигнал: 4–20 мА постоянного тока, номинал; доступно разделение диапазона
Протокол связи: HART 5/HART 7
Минимальное напряжение: 9,5 В постоянного тока для аналогового управления; 10 В постоянного тока для связи HART
Максимальное выходное давление: 145 фунтов на квадратный дюйм (10,0 бар)
Среда подачи: воздух/природный газ/азот
Расход воздуха: Менее 0,056 Нм³/ч при давлении 1,4 бар (20 фунтов на кв. дюйм)
Защита корпуса: Тип 4X/IP66
Температура окружающей среды: от -40 до +85°C (от -40 до +185°F)
Вариант для экстремальных температур: от -52 до +85°C с фторсиликоновыми эластомерами.
Тип монтажа: Встроенный
Стандарт монтажа: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR
Совместимость привода: линейный со скользящим штоком (ход 6,35–606 мм); Четвертьоборотный поворотный (45°-180°)
Обратная связь по положению: встроенный датчик 4–20 мА/дискретный переключатель
Диагностика: Да, диагностика производительности FIELDVUE
Сертификаты: CSA/FM/ATEX/IECEx/морские сертификаты.
Материал корпуса: алюминиевый сплав (стандарт)/нержавеющая сталь (опция).
Вес: 3,5 кг/7,7 фунта (алюминий); 8,6 кг / 19 фунтов (нержавеющая сталь)

Область применения

Переработка нефти и газа

Химические и нефтехимические заводы

Электростанции и установки комбинированного цикла

Очистка воды и сточных вод

Целлюлозно-бумажные комбинаты

Горное дело и обработка металлов

Производство продуктов питания и напитков

Фармацевтическое производство

Эти отрасли требуют точного управления клапанами, надежной удаленной связи и возможности онлайн-диагностики. DVC6200 особенно подходит для применений, связанных с работой с жидким аммиаком, системами водяного охлаждения масла генераторов и газоперерабатывающими предприятиями, где надежность клапанов напрямую влияет на время безотказной работы производства. Вариант корпуса из нержавеющей стали выдерживает агрессивную атмосферу, часто встречающуюся на химических заводах, целлюлозно-бумажных фабриках и морских нефтегазовых установках. Благодаря связи HART операторы могут получить доступ к данным о состоянии клапана, не входя в опасные зоны, что повышает безопасность и снижает воздействие опасных сред.

Распространенные проблемы

Прибор не будет обмениваться данными – проверьте электропитание на клеммах устройства и убедитесь, что минимальное напряжение 9,5 В постоянного тока для аналогового управления или 10 В постоянного тока для связи HART соблюдается.

Клапан не перемещается от 0 до 100% при изменении заданного значения – проверьте пневматические соединения и давление питания; убедитесь, что правильный выходной блок (AO или DO) настроен в разделе «Выбор функций».

Уставка блока преобразователя не обновляется из блока AO – измените режим блока преобразователя на автоматический и подтвердите, что блок AO активен.

Показания аналогового входа не соответствуют фактическому току – проверьте напряжение на клеммах, полярность проводки и сопротивление контура.

Заклинило клапан или соленоид — запустите диагностические тесты ValveLink, чтобы выявить трение в сборе клапана, сломанную пружину привода или сломанный клапан/вал привода.

Низкая или высокая подача воздуха или падение давления – проверьте регулятор подачи воздуха, проверьте наличие внешних утечек воздуха в диафрагме или трубках привода и убедитесь, что давление подачи как минимум на 0,3 бар превышает максимальное требование привода.

Чрезмерное трение узла клапана — выполните диагностические тесты для количественной оценки трения и сравнения с базовым уровнем; проверьте состояние набивки и штока.

Неправильная обратная связь по положению – откалибруйте встроенный датчик положения 4–20 мА или проверьте срабатывание концевого выключателя.

Попадание влаги в клеммную коробку – проверить уплотнения корпуса, кабельные вводы и болты крышки; проверьте целостность IP66.

Потеря связи в контуре HART – проверьте проводку контура, экранирование, оконечную нагрузку и адрес устройства HART.

Сменные модели

Fisher DVC6200 HC (высокая емкость)

Fisher DVC6200 SIS (Инструментальная система безопасности)

Фишер DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Цифровой позиционер клапана Fisher DVC2000

Серия Neles ND9000 (ND9103/ND9106/ND9203/ND9206)

Самсон ТРОВИС Серия 3730 (3730-1/2/3/4)

Самсон 3725/4763

Серия Masoneilan SVI II (SVI2/SVI3/SVI1000)

Flowserve Logix 520MD/3200MD

Примечание по выбору: перед заменой моделей проверьте совместимость монтажных фланцев, диапазон хода привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса. DVC6200 предназначен для удобной установки на большинство пневматических приводов Fisher и других производителей, а модульная конструкция позволяет заменять критически важные рабочие компоненты без демонтажа полевой проводки или пневматических трубок.
