Обзор продукта

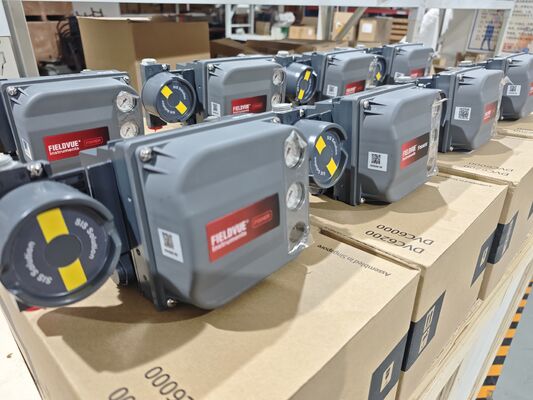

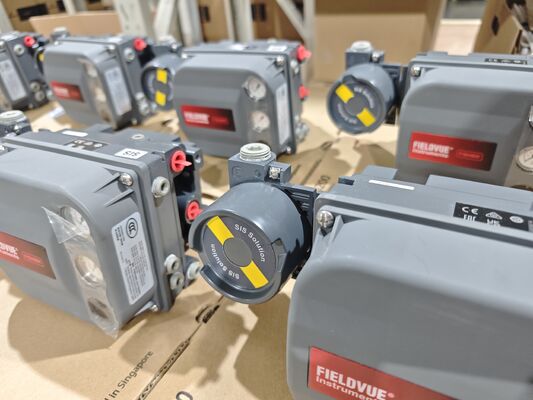

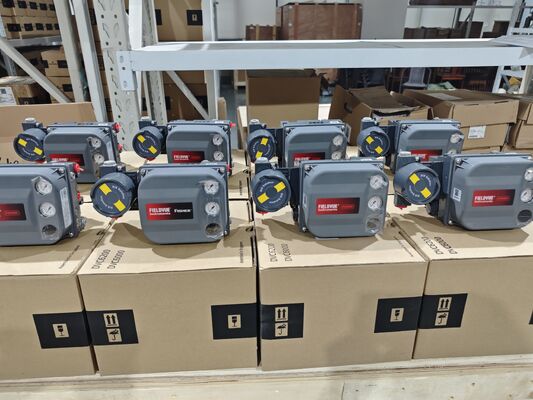

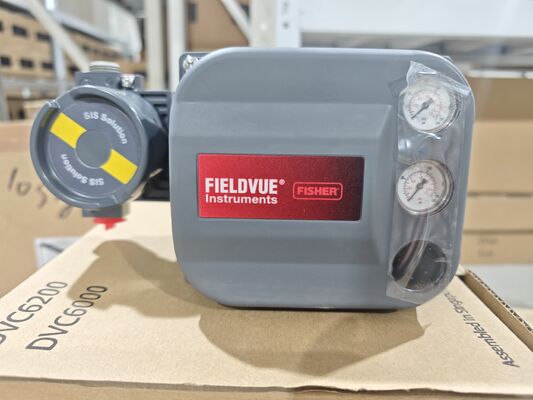

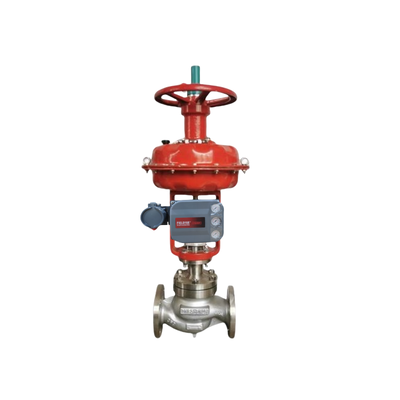

Комплект цифрового позиционера клапана Fisher DVC6200 представляет собой полностью собранное и протестированное на заводе решение, предназначенное для точного управления клапанами в требовательных промышленных процессах. Он объединяет цифровой позиционер клапана, монтажное оборудование, клеммные соединения и проверенные калибровкой настройки в один полный комплект, что значительно сокращает время ввода в эксплуатацию на месте и устраняет необходимость отдельно подбирать позиционер, привод и компоненты обратной связи. DVC6200 принимает аналоговый входной сигнал 4-20 мА постоянного тока и преобразует его в пневматическое выходное давление для высокоточного управления приводом клапана. Он использует связь HART 5 или HART 7, позволяя получать доступ к данным о состоянии клапана удаленно из любой точки контура. Высокопроизводительная система обратной связи без механического контакта исключает физический контакт между штоком клапана и позиционером, поэтому изнашивающиеся детали отсутствуют, а срок службы узла максимально продлевается. Прибор поддерживает как регулирование, так и дискретное управление, и совместим с линейными приводами с ползучим штоком с ходом от 6,35 мм до 606 мм, а также с поворотными приводами с углом поворота от 45° до 180°. Обратная связь по положению доступна через встроенный передатчик 4-20 мА или дискретный переключатель, в зависимости от заказанной конфигурации. Поскольку комплект поставляется с заводской калибровкой и испытаниями, пользователи получают согласованное решение, которое снижает количество ошибок при подключении и сокращает время запуска.
Корпус разработан для суровых промышленных условий, имеет защиту типа 4X и IP66, устойчивую к пыли, проникновению воды и агрессивным средам. Стандартный диапазон рабочих температур окружающей среды составляет от -40 до +85°C, а опция экстремальных температур расширяет диапазон работы до -52°C при использовании фторсиликоновых эластомеров. Давление питания может варьироваться от рекомендуемого минимума 0,3 бар выше требуемого для привода до максимума 10,0 бар (145 фунтов на квадратный дюйм), а потребление воздуха в установившемся режиме с реле с низким уровнем утечки составляет менее 0,056 Нм³/ч при давлении питания 1,4 бар. DVC6200 имеет обширный портфель сертификатов, включая CSA, FM, ATEX, IECEx и морские одобрения от Lloyd's Register, Bureau Veritas, DNV и ABS. Он поддерживает воздух, природный газ и азот в качестве питающих сред и широко используется в нефтегазовой, химической, энергетической, водоочистной, целлюлозно-бумажной, горнодобывающей, пищевой и фармацевтической промышленности. Сочетание цифровой связи, возможности самодиагностики, герметичной конструкции и гибкого монтажа делает этот комплект надежным выбором для долгосрочной автоматизации клапанов и эксплуатации установки с низкими эксплуатационными расходами.
Технические характеристики
| Параметр | Спецификация |
|---|---|
| Модель | DVC6200 |
| Тип продукта | Комплект цифрового позиционера клапана |
| Входной сигнал | 4-20 мА постоянного тока, номинальный; доступно разделение диапазона |
| Протокол связи | HART 5 / HART 7 |
| Минимальное напряжение | 9,5 В постоянного тока для аналогового управления; 10 В постоянного тока для связи HART |
| Максимальное выходное давление | 145 фунтов на квадратный дюйм (10,0 бар) |
| Питающая среда | Воздух / Природный газ / Азот |
| Расход воздуха | Менее 0,056 Нм³/ч при 1,4 бар (20 фунтов на квадратный дюйм) |
| Защита корпуса | Тип 4X / IP66 |
| Температура окружающей среды | -40 до +85°C (-40 до +185°F) |
| Опция экстремальных температур | -52 до +85°C с фторсиликоновыми эластомерами |
| Тип монтажа | Интегрированный монтаж |
| Стандарт монтажа | IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR |
| Совместимость привода | Линейный с ползучим штоком (ход 6,35-606 мм); Поворотный (угол поворота 45°-180°) |
| Обратная связь по положению | Встроенный передатчик 4-20 мА / дискретный переключатель |
| Диагностика | Да, FIELDVUE Performance Diagnostics |
| Сертификаты | CSA / FM / ATEX / IECEx / Морские одобрения |
| Материал корпуса | Алюминиевый сплав (стандарт) / Нержавеющая сталь (опция) |
| Вес | 3,5 кг / 7,7 фунтов (алюминий); 8,6 кг / 19 фунтов (нержавеющая сталь) |
Отрасль применения
Переработка нефти и газа
Химические и нефтехимические заводы
Электростанции и комбинированные циклы
Очистка воды и сточных вод
Целлюлозно-бумажные комбинаты
Добыча полезных ископаемых и металлов
Производство продуктов питания и напитков
Фармацевтическое производство
Эти отрасли требуют точного управления клапанами, надежной удаленной связи и возможности онлайн-диагностики. DVC6200 особенно подходит для работы с жидким аммиаком, системами охлаждения смазочного масла генератора и установками по переработке газа, где надежность клапана напрямую влияет на время безотказной работы производства. Вариант корпуса из нержавеющей стали выдерживает агрессивные среды, часто встречающиеся на химических заводах, целлюлозно-бумажных комбинатах и морских нефтегазовых установках. С помощью связи HART операторы могут получать доступ к данным о состоянии клапана, не входя в опасные зоны, повышая безопасность и снижая воздействие опасных сред.
Распространенные проблемы
Прибор не связывается – проверьте источник питания на клеммах устройства и убедитесь, что соблюдено минимальное требование напряжения 9,5 В постоянного тока для аналогового управления или 10 В постоянного тока для связи HART.
Клапан не перемещается от 0 до 100% при изменении уставки – проверьте пневматические соединения и давление питания; убедитесь, что в Feature Select настроен правильный выходной блок (AO или DO).
Уставка блока преобразователя не обновляется из блока AO – переключите режим блока преобразователя в Авто и убедитесь, что блок AO активен.
Показание аналогового входа не соответствует фактическому току – проверьте напряжение на клеммах, полярность подключения и сопротивление контура.
Клапан застрял или соленоид застрял – запустите диагностические тесты ValveLink, чтобы выявить трение в узле клапана, сломанную пружину привода или сломанный шток клапана/привода.
Низкое или высокое давление воздуха или падение давления – проверьте регулятор давления воздуха, проверьте наличие внешних утечек воздуха в диафрагме привода или трубках, и убедитесь, что давление питания как минимум на 0,3 бар выше максимального требования привода.
Чрезмерное трение в узле клапана – проведите диагностические тесты для количественной оценки трения и сравнения с базовым уровнем; проверьте состояние уплотнения и штока.
Неправильная обратная связь по положению – перекалибруйте встроенный передатчик положения 4-20 мА или проверьте срабатывание концевых выключателей.
Проникновение влаги в клеммную коробку – проверьте уплотнения корпуса, кабельные вводы и болты крышки; проверьте целостность IP66.
Прерывание связи в контуре HART – проверьте проводку контура, экранирование, заделку и адрес устройства HART.
Заменяющие модели
Fisher DVC6200 HC (высокая производительность)
Fisher DVC6200 SIS (система противоаварийной защиты)
Fisher DVC6200p (PROFIBUS PA)
Fisher DVC6200f (FOUNDATION Fieldbus)
Fisher DVC2000 Цифровой позиционер клапана
Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)
Samson TROVIS 3730 Series (3730-1/2/3/4)
Samson 3725 / 4763
Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)
Flowserve Logix 520MD / 3200MD
Примечание по выбору: перед заменой моделей проверьте совместимость фланца крепления, диапазон хода привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса. DVC6200 разработан для простой установки на большинство пневматических приводов Fisher и не-Fisher, а модульная конструкция позволяет заменять критически важные рабочие компоненты без отсоединения полевой проводки или пневматических трубок.
