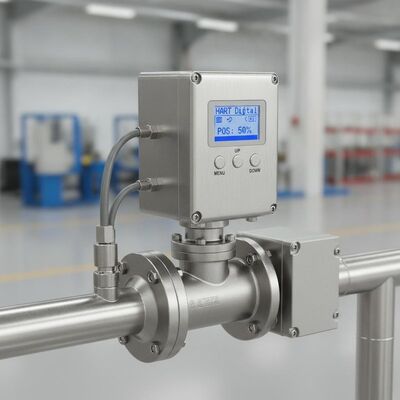

Цифровой позиционер клапана с коммуникацией HART, заводской комплект поставки в сборе с корпусом из нержавеющей стали

Обзор продукта

Цифровой позиционер клапана Fisher DVC6200 в комплекте представляет собой полностью заводскую сборку и тестирование решения для управления клапанами, разработанного для точной и повторяемой работы на технологических установках. Он объединяет цифровой позиционер клапана, монтажное оборудование, клеммные соединения и проверенные настройки калибровки в один скоординированный блок, поэтому пользователям не нужно отдельно подбирать и согласовывать позиционеры, приводы и датчики обратной связи. DVC6200 принимает аналоговый входной сигнал 4-20 мА постоянного тока и преобразует его в пневматическое выходное давление, которое с высокой точностью управляет приводом клапана. Связь HART 5 или HART 7 позволяет получать доступ к данным о состоянии клапана удаленно из любой точки контура, что повышает наглядность и снижает необходимость входа в опасные зоны. Высокопроизводительная бесконтактная система обратной связи устраняет физический контакт между штоком клапана и позиционером, поэтому изнашивающихся частей нет, а срок службы узла максимально увеличен. Прибор поддерживает регулирование дросселирования и управление вкл/выкл, а также работает с линейными приводами с ползучим штоком с ходом от 6,35 мм до 606 мм, а также с поворотными приводами с углом поворота от 45° до 180°. Обратная связь по положению доступна через встроенный передатчик 4-20 мА или дискретный переключатель, в зависимости от заказанной конфигурации. Поскольку комплект калибруется и тестируется на заводе, пользователи получают скоординированное решение, которое снижает количество ошибок при подключении и сокращает время ввода в эксплуатацию.

Корпус разработан для суровых промышленных условий, с защитой типа 4X и IP66, которая устойчива к пыли, проникновению воды и коррозионным средам. Стандартный диапазон рабочих температур окружающей среды составляет от -40 до +85°C, а опция экстремальных температур расширяет диапазон работы до -52°C при использовании фторсиликоновых эластомеров. Давление питания может варьироваться от рекомендуемого минимума 0,3 бар выше требуемого для привода до максимума 10,0 бар (145 фунтов на квадратный дюйм), а стационарное потребление воздуха с реле с низким уровнем утечки составляет менее 0,056 Нм³/ч при давлении питания 1,4 бар. DVC6200 имеет обширный портфель сертификатов, включая CSA, FM, ATEX, IECEx и морские одобрения от Lloyd's Register, Bureau Veritas, DNV и ABS. Он поддерживает воздух, природный газ и азот в качестве питающих сред и широко используется в нефтегазовой, химической, энергетической, водоочистной, целлюлозно-бумажной, горнодобывающей, пищевой и фармацевтической промышленности. Сочетание цифровой связи, возможности самодиагностики, герметичной конструкции и гибкого монтажа делает этот комплект надежным выбором для долгосрочной автоматизации клапанов и эксплуатации завода с низкими эксплуатационными расходами.

Технические характеристики

Отрасль применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Электростанции и комбинированные циклы

4. Очистка воды и сточных вод

5. Целлюлозно-бумажные комбинаты

6. Добыча полезных ископаемых и переработка металлов

7. Производство продуктов питания и напитков

8. Фармацевтическое производство

Эти отрасли требуют точного управления клапанами, надежной удаленной связи и возможности онлайн-диагностики. DVC6200 особенно подходит для работы с жидким аммиаком, системами охлаждения воды смазочного масла генератора и установками по переработке газа, где надежность клапана напрямую влияет на время безотказной работы производства. Вариант корпуса из нержавеющей стали выдерживает коррозионные среды, часто встречающиеся на химических заводах, целлюлозно-бумажных комбинатах и морских нефтегазовых установках. С помощью связи HART операторы могут получать доступ к данным о состоянии клапана, не входя в опасные зоны, повышая безопасность и снижая воздействие опасных сред.

Распространенные проблемы

1. Прибор не связывается – проверьте источник питания на клеммах устройства и убедитесь, что соблюдено минимальное требование напряжения 9,5 В постоянного тока для аналогового управления или 10 В постоянного тока для связи HART.

2. Клапан не перемещается от 0 до 100% при изменении уставки – проверьте пневматические соединения и давление питания; убедитесь, что в Feature Select настроен правильный выходной блок (AO или DO).

3. Уставка блока преобразователя не обновляется из блока AO – переключите режим блока преобразователя в Авто и убедитесь, что блок AO активен.

4. Показание аналогового входа не соответствует фактическому току – проверьте напряжение на клеммах, полярность подключения и сопротивление контура.

5. Клапан застрял или соленоид застрял – запустите диагностические тесты ValveLink, чтобы выявить трение в узле клапана, сломанную пружину привода или сломанный шток клапана/привода.

6. Низкое или высокое давление воздуха или падение давления – проверьте регулятор давления воздуха, проверьте наличие внешних утечек воздуха в диафрагме привода или трубках и убедитесь, что давление питания превышает максимальное требование привода не менее чем на 0,3 бар.

7. Чрезмерное трение в узле клапана – проведите диагностические тесты для количественной оценки трения и сравнения с базовым уровнем; проверьте состояние уплотнения и штока.

8. Неправильная обратная связь по положению – перекалибруйте встроенный передатчик положения 4-20 мА или проверьте срабатывание конечных выключателей.

9. Проникновение влаги в клеммную коробку – проверьте уплотнения корпуса, кабельные вводы и болты крышки; проверьте целостность IP66.

10. Потеря связи в контуре HART – проверьте проводку контура, экранирование, заделку и адрес устройства HART.

Заменяющие модели

1. Fisher DVC6200 HC (высокая производительность)

2. Fisher DVC6200 SIS (система безопасности с инструментальным управлением)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Цифровой позиционер клапана Fisher DVC2000

6. Neles ND9000 Series (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Series (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Series (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Примечание по выбору: перед заменой моделей проверьте совместимость фланца крепления, диапазон хода привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса. DVC6200 разработан для простой установки на большинство пневматических приводов Fisher и не-Fisher, а модульная конструкция позволяет заменять критически важные рабочие компоненты без отсоединения полевой проводки или пневматических трубок.
