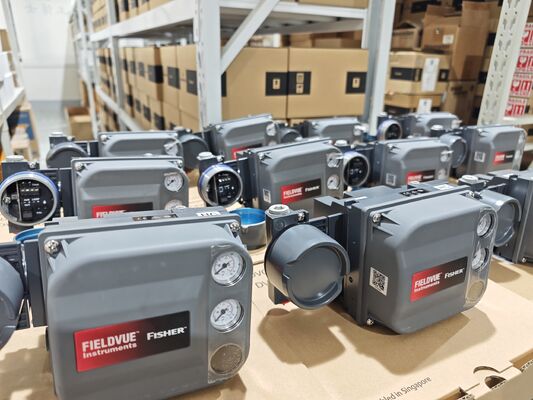

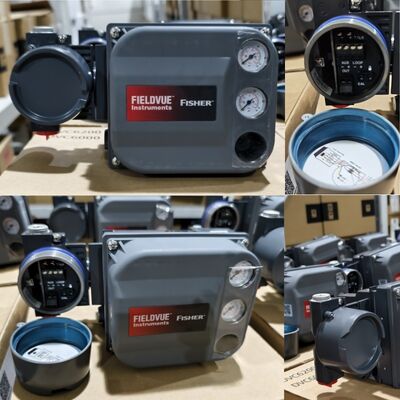

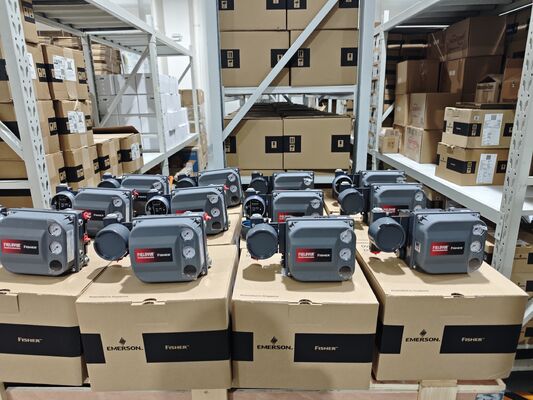

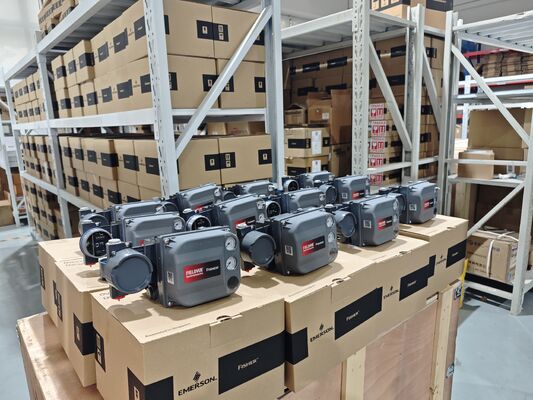

Заводской комплект цифрового позиционера клапана HART 7 с бесконтактной обратной связью для автоматизации клапанов

Обзор продукции

Комплект цифрового позиционирования клапана Fisher DVC6200 - это полностью смонтированное на заводе и предварительно протестированное решение, которое сочетает в себе цифровой позиционировщик клапана, оборудование для монтажа, терминальные соединения,и проверенных калибровкой настройки в единое скоординированное устройствоЭтот подход к упаковке из одного источника устраняет бремя отдельного выбора и сочетания позиционеров, приводов и вспомогательных принадлежностей.который существенно сокращает время ввода в эксплуатацию на месте и ошибки проводкиDVC6200 работает как инструмент связи HART, который преобразует двухпроводной сигнал управления 4-20 mA в пневматический выход к приводу,обеспечивает точное расположение клапана с быстрым реагированием как на большие изменения шагов, так и на небольшие корректировки показателейЕго высокопроизводительная система обратной связи без связей исключает физический контакт между стволом клапана и позиционером.так что нет изнашивания частей и цикл жизни сборки максимизируетсяИнструмент поддерживает регулировку зажигания и регулировку включения/выключения и совместим с линейными приводами с скользящим стволом от 6.35 мм до 606 мм движения, а также четверть вращения вращающихся приводов от 45° до 180°Отзыв о положении может быть предоставлен через интегральный 4-20 мА позиционный передатчик или изолированный переключатель, в зависимости от заказанной конфигурации.Поскольку посылка прибывает на фабрике калиброванной и протестированной, пользователи получают скоординированное решение позиционирования, которое сокращает время запуска и повышает надежность эксплуатации.

Оборудование позиционирующего устройства предназначено для требовательных промышленных условий, с защитой типа 4X и IP66, которая устойчива к пыли, проникновению воды и коррозионной атмосфере.Стандартный диапазон температуры окружающей среды составляет от -40 до +85°C, а опция экстремальной температуры продлевает работу до -52°C при указании фторсиликоновых эластомеров.3 бара выше требования к приводу до максимум 90,9 бар (145 псиг), а потребление воздуха в равновесном состоянии с низкопроточным реле составляет менее 0,056 Нм3/ч при давлении 1,4 бара.DVC6200 имеет полный портфель сертификаций, включая CSA, FM, ATEX, IECEx, и морские одобрения от Lloyd's Register, Bureau Veritas, DNV и ABS. Он поддерживает воздух, природный газ и азот в качестве носителей питания и широко используется в нефти и газе,химическая обработка, производство электроэнергии, очистка воды, целлюлоза и бумага, горнодобывающая промышленность, пищевая и питьевая промышленность и фармацевтическая промышленность.Модульная конструкция позволяет заменять критически важные рабочие компоненты без удаления полевой проводки или пневматической трубыСочетание цифровой связи, возможности самодиагностики, герметичной конструкции,и гибкая установка делает этот пакет надежным выбором для долгосрочной автоматизации клапанов и малообеспеченной эксплуатации установки.

Технические спецификации

Промышленность применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Производство электроэнергии и установки комбинированного цикла

4. Обработка воды и сточных вод

5. Производство целлюлозы и бумаги

6. Добыча и переработка металлов

7. Производство продуктов питания и напитков

8. Фармацевтическая промышленность

Эти отрасли требуют точного позиционирования клапанов, надежной дистанционной связи и возможности онлайн-диагностики для поддержания эффективности и безопасности производства.DVC6200 особенно подходит для службы жидкого аммиака, генераторные системы охлаждения масляными маслами и газоперерабатывающие установки, где надежность клапанов напрямую влияет на время работы производства.Внешний вид корпуса из нержавеющей стали выдерживает коррозионные атмосферы, обычно встречающиеся на химических заводахС помощью связи HART операторы могут получить доступ к данным о состоянии клапанов, не входя в опасные зоны.повышение безопасности и сокращение воздействия опасных условий.

Общие проблемы

1. Прибор не будет сообщать проверка питания на терминалах устройства и проверка того, что минимальное требование напряжения 9,5 VDC для аналогового управления или 10 VDC для связи HART выполнено.

2. Клапан не переходит от 0 до 100% при изменении установленной точки verify pneumatic connections and supply pressure; confirm that the correct output block (AO or DO) is configured in Feature Select (Проверьте пневматические соединения и давление подачи; подтвердите, что правильный выходный блок (AO или DO) настроен в режиме Feature Select.

3. Настройка блока преобразователя не обновляется с блока AO изменение режима блока преобразователя на автоматический и подтверждение того, что блок AO активен.

4. Аналоговый входный показатель не соответствует фактическому току, напряжению терминала проверки, полярности проводки и сопротивлению петли.

5. Застрявший клапан или застрявший соленоид ️ выполните диагностические испытания ValveLink для выявления трения клапанной сборки, сломанной пружины привода или сломанного вала/вала привода.

6. Низкое или высокое давление подачи воздуха или падение давления ️ проверьте регулятор подачи воздуха, проверьте наличие наружных утечек воздуха в диафрагме или трубе привода и убедитесь, что давление подачи воздуха не ниже 0.3 бара выше максимального требования к приводу.

7. Чрезмерное трение клапанового агрегата

8. Неправильная обратная связь по положению перекалибровать интегральный передатчик положения 4-20 мА или проверить действие ограничительного выключателя.

9. Проникновение влаги в коробку терминала ️ проверка уплотнений корпуса, кабельных желез и болтов крышки; проверка целостности IP66.

10. Отсутствие связи на петле HART check loop wiring, shielding, termination, и адрес устройства HART.

Заменяющие модели

1. Fisher DVC6200 HC (высокая емкость)

2. Fisher DVC6200 SIS (система инструментации безопасности)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (Фонд полевой автобус)

5. Фишер DVC2000 цифровой позиционирующий клапан

6. Серия Neles ND9000 (ND9103 / ND9106 / ND9203 / ND9206)

7. Самсон ТРОВИС серии 3730 (3730-1/2/3/4)

8. Самсон 3725 / 4763

9. Серия Masoneilan SVI II (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Примечание к выбору: проверьте совместимость крепления фланца, диапазон действия привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса перед заменой моделей.DVC6200 предназначен для установки на большинстве пневматических приводов Fisher и не Fisher, а модульная конструкция позволяет заменять критические рабочие компоненты без удаления полевой проводки или пневматической трубы.
