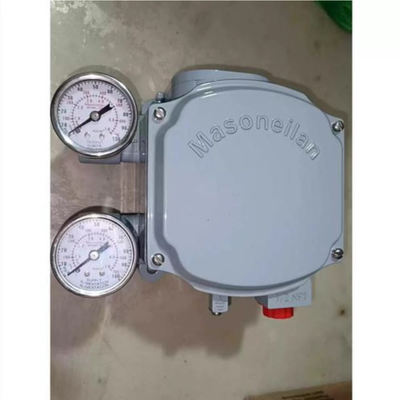

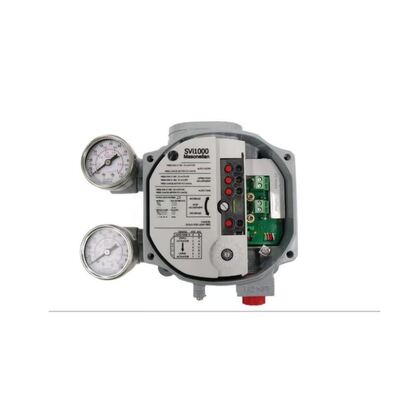

Masoneilan SVI1000 Магнитный позиционирующий клапан с локальным интерфейсом и корпусом из алюминиевого сплава для управления клапаном

Обзор продукта

Цифровой позиционер клапана Masoneilan SVI1000 — это компактный, питающийся от контура, совместимый с HART прибор, предназначенный для пневматических регулирующих клапанов одинарного действия. Он принимает управляющий сигнал 4-20 мА постоянного тока и преобразует его в пропорциональный пневматический выход для привода исполнительного механизма клапана, обеспечивая точное и отзывчивое позиционирование клапана для непрерывного и периодического управления технологическими процессами. SVI1000 использует проверенную бесконтактную магнитную технологию определения положения, которая устраняет механический износ и упрощает установку на любом исполнительном механизме с возможностями монтажа NAMUR, IEC 60534-6-1 или IEC 60534-6-2. Его удобный локальный интерфейс с принципом «одна кнопка = одна функция» позволяет быстро настраивать и калибровать, при этом большинство регулирующих клапанов готовы к работе менее чем за пять минут. Прибор поддерживает связь HART ревизии 5 или ревизии 7, выбираемую в полевых условиях, обеспечивая удаленный доступ к данным о состоянии клапана и оповещениям о диагностике. Встроенные твердотельные переключатели обеспечивают обратную связь о положении клапана без дополнительного оборудования. Функция автоматической настройки определяет оптимальные параметры управления положением клапана, обеспечивая стабильную работу для различных типов исполнительных механизмов. Поскольку SVI1000 питается от контура без необходимости внешнего питания, установка упрощается, а затраты на проводку снижаются.

Корпус изготовлен из алюминия с низким содержанием меди и покрыт серым полиуретановым покрытием поверх эпоксидной грунтовки, обеспечивая защиту IP66 и NEMA 4X от пыли, проникновения воды и агрессивных сред. Диапазон рабочих температур составляет от -40 до +85°C (от -40 до +185°F) при относительной влажности от 10% до 95% без конденсации. Диапазон давления питания составляет от 20 до 100 фунтов на квадратный дюйм (от 1,4 до 7 бар), а источник воздуха должен быть сухим, отфильтрованным воздухом с размером частиц 5 микрон в соответствии с ISA S7.3. SVI1000 имеет обширный портфель сертификатов, включая ATEX, FM, IEC, CSA и CE, с разрешениями на использование во взрывоопасных зонах, как искробезопасными, так и неискрящими (энергетически ограниченными). Он широко применяется в производстве электроэнергии, нефтепереработке, нефтехимии, добыче и транспортировке нефти и газа, водоочистке и общем промышленном управлении технологическими процессами. Бесконтактный датчик хода обеспечивает точное позиционирование и бесперебойную работу, а позиционер может быть интегрирован с ведущими системами управления с помощью технологий HART eDDL и FDT-DTM. Сочетание компактных размеров, локальной конфигурации, цифровой связи и низких требований к техническому обслуживанию делает SVI1000 практичным и надежным выбором для автоматизации клапанов и повышения эффективности завода.

Технические характеристики

Отрасль применения

1. Производство электроэнергии

2. Нефтепереработка

3. Нефтехимическая переработка

4. Добыча и транспортировка нефти и газа

5. Очистка воды и сточных вод

6. Химическая переработка

7. Целлюлозно-бумажные комбинаты

8. Общее промышленное управление технологическими процессами

Эти отрасли требуют точного позиционирования клапанов, надежной связи и низких эксплуатационных расходов для поддержания эффективности производства и безопасности. SVI1000 особенно подходит для применений, где важны компактные размеры, простая локальная конфигурация и быстрая ввод в эксплуатацию, таких как пакеты, смонтированные на салазках, и модернизация старых электропневматических позиционеров. Система бесконтактной магнитной обратной связи снижает сложность монтажа и идеально подходит для пневматических исполнительных механизмов одинарного действия с монтажом NAMUR. С помощью связи HART операторы могут получать доступ к данным о состоянии клапана и диагностическим оповещениям без входа во взрывоопасные зоны, повышая безопасность и снижая воздействие опасных сред.

Распространенные проблемы

1. Позиционер не реагирует на входной сигнал — проверьте контур 4-20 мА на непрерывность, убедитесь, что источник может подавать 20 мА, и подтвердите, что напряжение на клеммах составляет не менее 9 В постоянного тока при 20 мА.

2. Клапан не перемещается при изменении уставки — проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал.

3. Локальный светодиодный дисплей не работает — проверьте источник питания и убедитесь, что клеммные соединения надежны.

4. Автоматическая настройка не завершается — проверьте ход исполнительного механизма, давление питания и правильное положение магнитного датчика обратной связи; убедитесь в отсутствии механического заедания.

5. Неправильная обратная связь по положению — проверьте точки срабатывания твердотельных переключателей и перекалибруйте позиционер с помощью локального интерфейса.

6. Утечки воздуха или падение давления — проверьте соединения источника воздуха, реле и пневматические трубки исполнительного механизма на наличие утечек; убедитесь, что давление питания достаточно и воздух чистый.

7. Клапан застрял или соленоид застрял — запустите диагностические тесты для выявления трения в узле клапана, проблем с пружиной исполнительного механизма или проблем с валом.

8. Чрезмерное трение в узле клапана — выполните диагностический анализ трения и сравните с базовым уровнем; проверьте состояние уплотнений и штока.

9. Проникновение влаги в корпус — проверьте уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность IP66 / NEMA 4X.

10. Прерывистая связь HART — проверьте проводку контура, экранирование, заделку и адрес устройства HART.

Заменяющие модели

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Series

Примечание по выбору: перед заменой моделей проверьте совместимость фланца крепления, диапазон хода исполнительного механизма, тип входного сигнала, протокол связи, давление питания и защиту корпуса. SVI1000 разработан для пневматических исполнительных механизмов одинарного действия и может служить прямой заменой старых электропневматических позиционеров.
