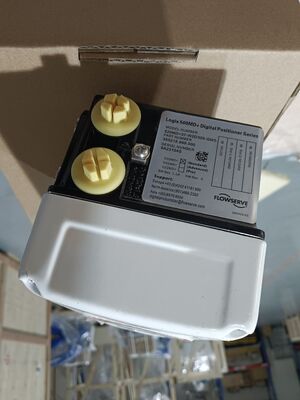

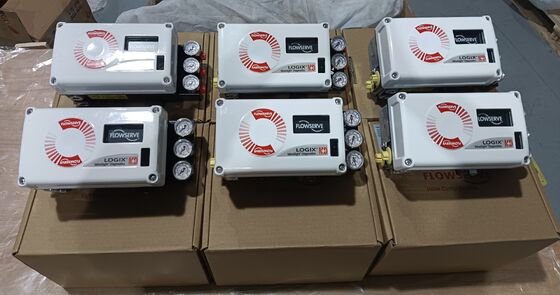

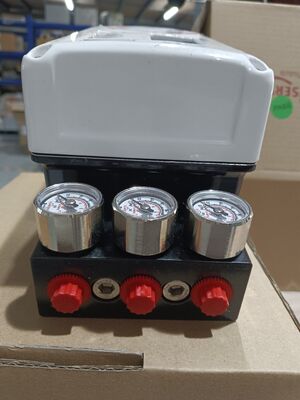

Цифровой позиционер клапана с коммуникацией HART и корпусом из алюминиевого сплава для пневматического регулирующего клапана

Обзор продукции

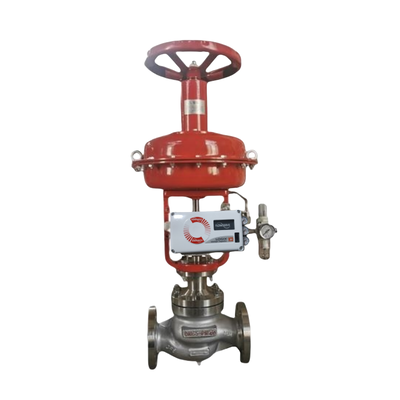

Flowserve Logix 520MD Digital Valve Positioner - это интеллектуальный инструмент связи HART, созданный для обеспечения точного и стабильного позиционирования пневматических клапанов управления.Он принимает двухпроводной сигнал команды 4-20 мА постоянного тока и производит пропорциональный пневматический выход, который приводит в действие привода520MD использует передовую пиезотехнологию и двухступенчатую архитектуру управления для достижения быстрого ответа, плотной блокировки,и минимальное превышениеЕго многопеременный алгоритм настройки увеличения позволяет позиционирующему устройству плавно обрабатывать большие изменения шага, при этом решая очень маленькие корректировки настройки с высокой точностью.Автоматическая рутина настройки измеряет поведение привода и выбирает оптимальные значения прироста, и селектор усиления позволяет пользователям настраивать производительность при необходимости.и диагностическая информацияПоскольку 520MD работает с 3,6 мА, он работает с существующими контроллерами и электрическими барьерами.

Корпус изготовлен из алюминия и предназначен для тяжелых промышленных условий, с диапазоном температуры работы от -52 °C до +85 °C (-62 °F до +185 °F).Более 130 сигналов предупреждения помогают определить потенциальный клапанВ сочетании с программным обеспечением ValveSight DTM,520MD предоставляет мощные диагностические инструменты для быстрого устранения неполадок и прогнозного обслуживанияОн имеет классификацию внутренне безопасного класса 1 дивизии 1 группы А-Д и неразжигательного класса 1 дивизии 2 группы А-Д, что делает его подходящим для установки в опасных зонах.СШАТипичные отрасли промышленности включают нефть и газ, химическую переработку, переработку, производство электроэнергии, очистку воды и сточных вод, целлюлозу и бумагу.варианты локальной конфигурации, цифровые коммуникации и диагностические возможности делают 520MD надежным выбором для автоматизации клапанов и эффективности установки.

Технические спецификации

Промышленность применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Производство энергии

4. Обработка воды и сточных вод

5. Производство целлюлозы и бумаги

6. Регулирование давления в нефтеперерабатывающих и трубопроводах

7. Фармацевтическая промышленность

8. Добыча и переработка металлов

Эти отрасли требуют точного расположения клапанов, надежной связи и сильной диагностики для поддержания эффективности и безопасности производства.520MD особенно подходит для приложений, где важна высокая вместимость воздуха и низкое потребление воздуха, такие как автоматизированный контроль потока и давления на промышленных клапанах, автоматизация нефтегазовых и газовых клапанов вверх по течению и в середине течения, химические и нефтехимические партийные и непрерывные процессы,паровые и коммунальные системы на электростанцияхПиезо-технология в сочетании с обратной связью внутрицепочки обеспечивает высокопроизводительное управление с минимальным потреблением воздуха.С коммуникацией HART и программным обеспечением ValveSight, операторы могут получить доступ к данным о состоянии клапанов и диагностическим предупреждениям, не входя в опасные зоны, повышая безопасность и обеспечивая предсказуемое обслуживание.

Общие проблемы

1. Позиционирующий прибор не реагирует на аналоговые команды - проверьте непрерывность цикла 4-20 мА, убедитесь, что источник может подавать не менее 3,6 мА,и подтвердить, что терминальное напряжение соответствует требуемому напряжению соответствия.

2. Клапан не задерживается при изменении значения регулировки. Проверить пневматические соединения и давление подачи; подтвердить, что правильный входный сигнал достигает прибора и что калибровка завершена..

3. Не работает светодиод местного состояния проверьте питание и убедитесь, что конечные соединения защищены.

4. Quick-Cal не завершает проверка движения привода, давления питания и положения магнитной обратной связи; проверка отсутствия механического связывания.

5. Неправильная обратная связь о положении

6. Утечки воздуха или падение давления проверяйте соединения подачи воздуха, реле и трубы привода на наличие утечек; проверяйте, что давление подачи воздуха достаточно и чисто.

7. Застрявший клапан или застрявший соленоид

8. Чрезмерное трение клапанового агрегата

9. Проникновение влаги в корпус - проверьте уплотнения крышки, кабельные железы и конечную коробку; проверьте целостность IP66 / NEMA 4X.

10. Перерывное устройство связи HART ∙ проверка проводки, экранирования, окончания и адреса устройства HART; проверка интеграции DTM с системой управления.

Заменяющие модели

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Фишер DVC6200

5. Фишер DVC2000

6. Серия Neles ND9000

7. Серия 3730 Samson TROVIS

8. Масонелан SVI II AP

9. Фоксборо SRD911

10. Серия YTC ротора

Примечание к выбору: проверьте совместимость крепления фланца, диапазон действия привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса перед заменой моделей.520MD предназначен для однодействующих или двойных пневматических приводов и имеет общий корпус и систему привода с другими моделями серии Logix 500, что позволяет использовать большинство дополнительных аксессуаров в семье.
