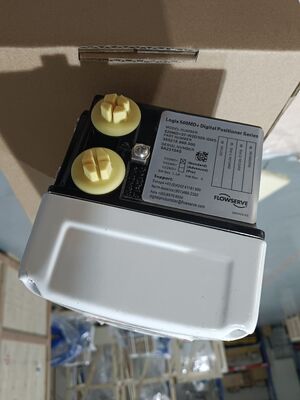

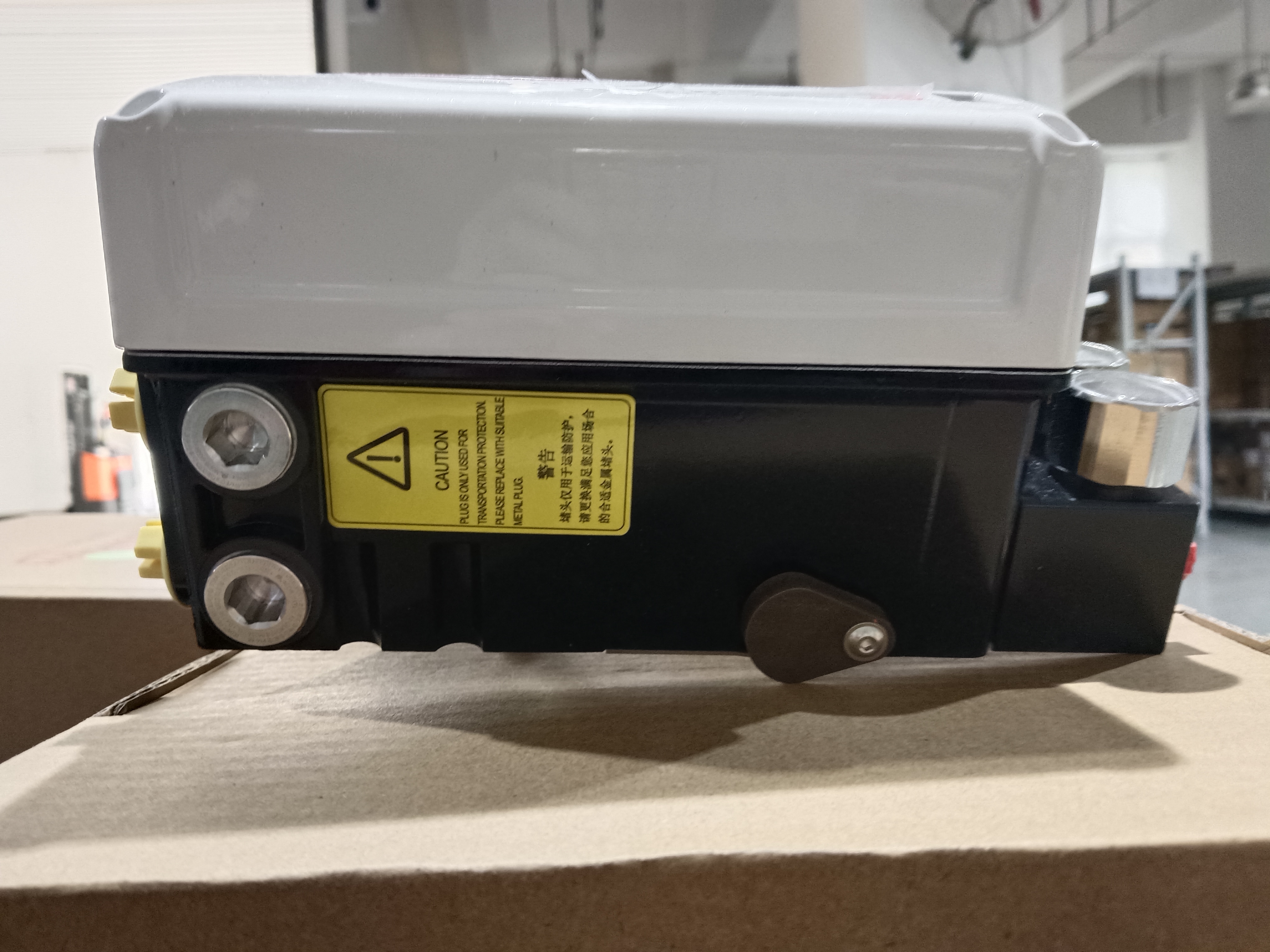

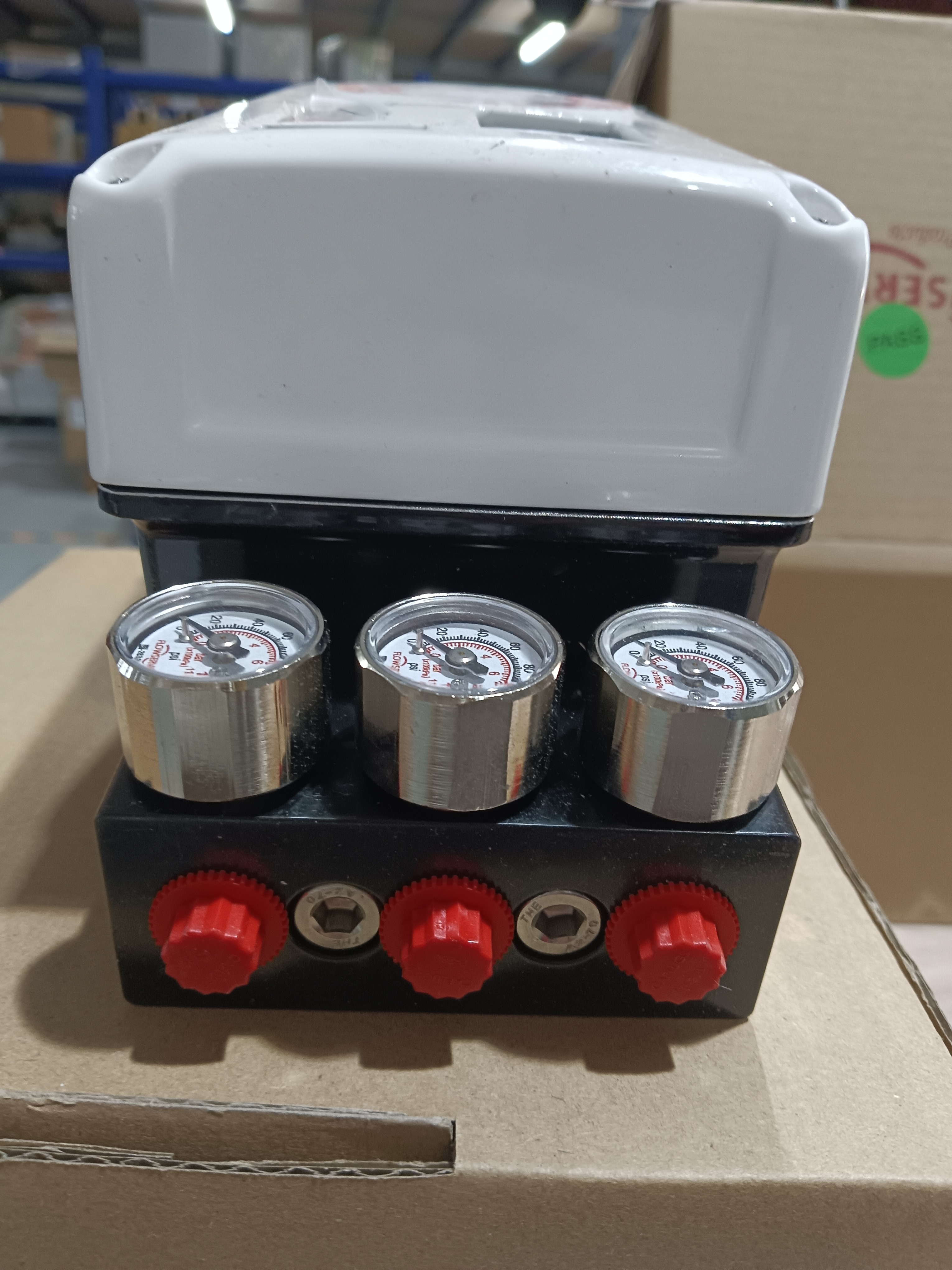

Пневматический цифровой позиционер клапана из алюминиевого сплава HART для интеллектуального управления клапаном

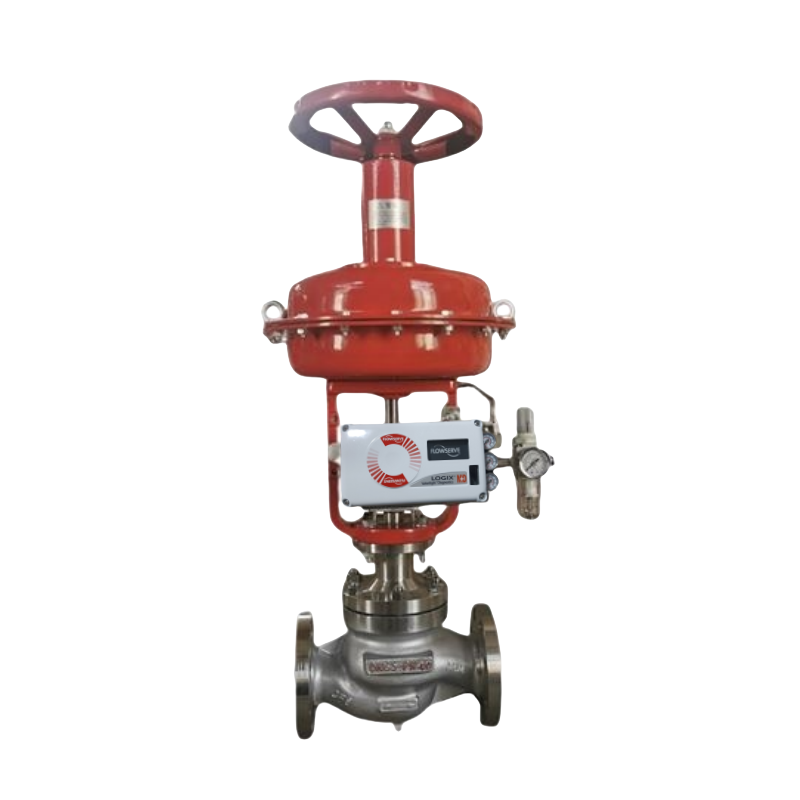

Обзор продукта

Цифровой позиционер клапана Flowserve Logix 520MD — это интеллектуальный прибор с поддержкой HART, разработанный для обеспечения точного и стабильного позиционирования пневматических регулирующих клапанов. Он принимает двухпроводной командный сигнал 4-20 мА постоянного тока и выдает пропорциональный пневматический выход, который управляет приводом, поддерживая как одинарного, так и двойного действия. 520MD использует передовую пьезоэлектрическую технологию и двухступенчатую архитектуру управления для достижения быстрой реакции, плотного перекрытия и минимального перерегулирования. Его многопараметрический алгоритм настройки коэффициента усиления позволяет позиционеру плавно обрабатывать большие ступенчатые изменения, при этом с высокой точностью разрешая очень малые регулировки уставки. Автоматическая процедура настройки измеряет поведение привода и выбирает оптимальные значения коэффициента усиления, а селектор коэффициента усиления позволяет пользователям при необходимости точно настраивать производительность. Связь HART 5, 6 и 7 поддерживается по контуру 4-20 мА, предоставляя доступ к информации о состоянии, конфигурации и диагностике. Поскольку 520MD питается от контура и работает при токе всего 3,6 мА, он совместим с существующими контроллерами и электрическими барьерами.

Корпус изготовлен из алюминия и предназначен для суровых промышленных условий, с диапазоном рабочих температур от -52°C до +85°C (-62°F до +185°F). Более 130 предупреждающих сигналов помогают выявить потенциальные проблемы с клапаном, приводом и позиционером до того, как они приведут к простою. В сочетании с программным обеспечением ValveSight DTM, 520MD предоставляет мощные диагностические инструменты для быстрой диагностики и предиктивного обслуживания. Он имеет сертификаты взрывозащиты Intrinsically Safe Class 1 Division 1 Groups A-D и Non-Incendive Class 1 Division 2 Groups A-D, что делает его пригодным для установки во взрывоопасных зонах. Позиционер имеет одобрения ATEX, IECEx, US и Канады. Типичные отрасли включают нефтегазовую, химическую переработку, нефтепереработку, производство электроэнергии, водоснабжение и водоотведение, а также целлюлозно-бумажную промышленность. Компактная модульная конструкция, локальные параметры настройки, цифровая связь и диагностические возможности делают 520MD надежным выбором для автоматизации клапанов и повышения эффективности завода.

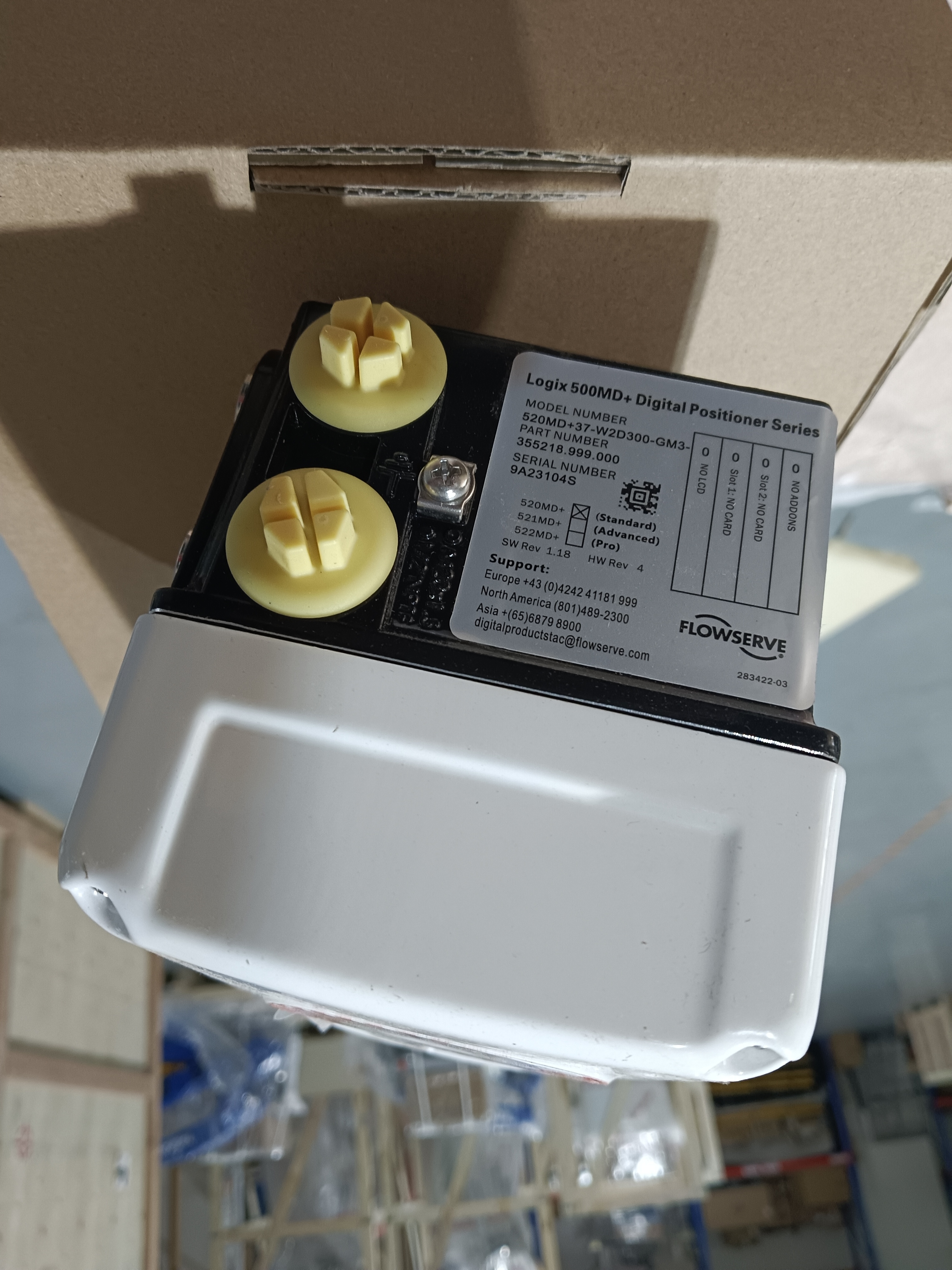

Технические характеристики

Отрасль применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Производство электроэнергии

4. Водоснабжение и водоотведение

5. Целлюлозно-бумажные комбинаты

6. Нефтепереработка и регулирование давления в трубопроводах

7. Фармацевтическое производство

8. Переработка горнодобывающей и металлургической промышленности

Эти отрасли требуют точного позиционирования клапанов, надежной связи и мощных диагностических возможностей для поддержания эффективности производства и безопасности. 520MD особенно подходит для применений, где важны высокая производительность воздуха и низкое потребление воздуха, таких как автоматическое регулирование расхода и давления на промышленных клапанах, автоматизация клапанов в нефтегазовой отрасли (добыча и транспортировка), пакетные и непрерывные процессы в химической и нефтехимической промышленности, паровые и вспомогательные системы на электростанциях, а также нефтепереработка и регулирование давления в трубопроводах. Пьезоэлектрическая технология в сочетании с внутренней обратной связью обеспечивает высокопроизводительное управление с минимальным потреблением воздуха. С помощью связи HART и программного обеспечения ValveSight операторы могут получать доступ к данным о состоянии клапана и диагностическим оповещениям, не входя в опасные зоны, что повышает безопасность и обеспечивает предиктивное обслуживание.

Распространенные проблемы

1. Позиционер не реагирует на аналоговые команды — проверьте контур 4-20 мА на непрерывность, убедитесь, что источник может подавать не менее 3,6 мА, и подтвердите, что напряжение на клеммах соответствует требуемому напряжению соответствия.

2. Клапан не перемещается при изменении уставки — проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал и что калибровка завершена.

3. Локальный светодиодный индикатор состояния не работает — проверьте источник питания и убедитесь, что клеммные соединения надежны.

4. Quick-Cal не завершается — проверьте ход привода, давление питания и положение магнитного датчика; убедитесь в отсутствии механического заедания.

5. Неправильная обратная связь по положению — проверьте точки срабатывания твердотельных переключателей и перекалибруйте позиционер с помощью локального интерфейса или программного обеспечения ValveSight.

6. Утечки воздуха или падение давления — проверьте соединения подачи воздуха, реле и пневматические трубки на наличие утечек; убедитесь, что давление питания достаточно и чистое.

7. Клапан застрял или соленоид застрял — запустите диагностические тесты через ValveSight, чтобы выявить трение в узле клапана, проблемы с пружиной привода или проблемы с валом.

8. Чрезмерное трение в узле клапана — выполните анализ трения с помощью диагностики и сравните с базовым уровнем; проверьте состояние уплотнения и штока.

9. Попадание влаги в корпус — проверьте уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность IP66 / NEMA 4X.

10. Прерывистая связь HART — проверьте проводку контура, экранирование, заделку и адрес устройства HART; проверьте интеграцию DTM с системой управления.

Заменяющие модели

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Series

7. Samson TROVIS 3730 Series

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Series

Примечание по выбору: перед заменой моделей проверьте совместимость фланца крепления, диапазон хода привода, тип входного сигнала, протокол связи, давление питания и степень защиты корпуса. 520MD разработан для одинарного или двойного действия пневматических приводов и имеет общий корпус и систему привода с другими моделями серии Logix 500, что позволяет использовать большинство дополнительных аксессуаров для всей линейки.
