Обзор продукта

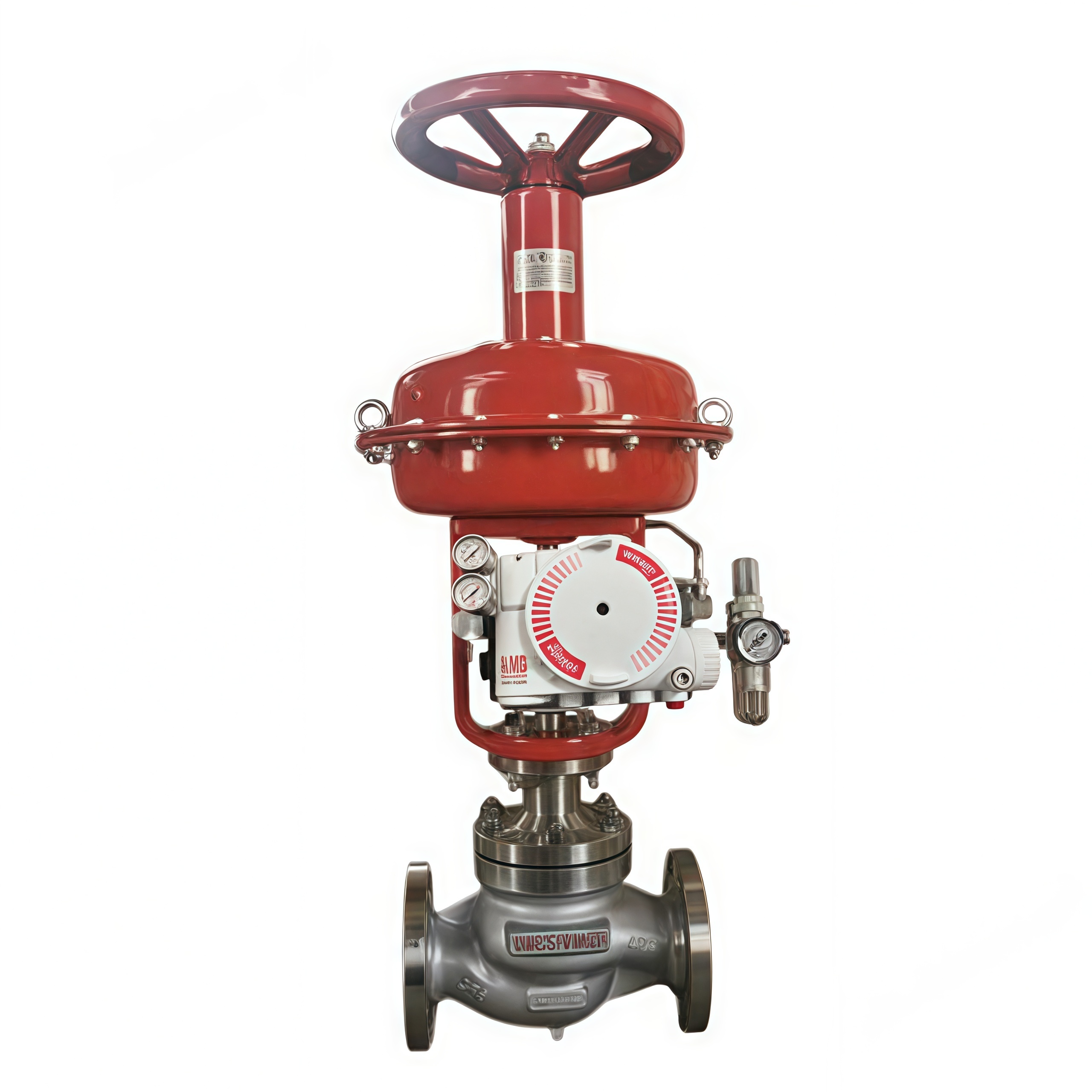

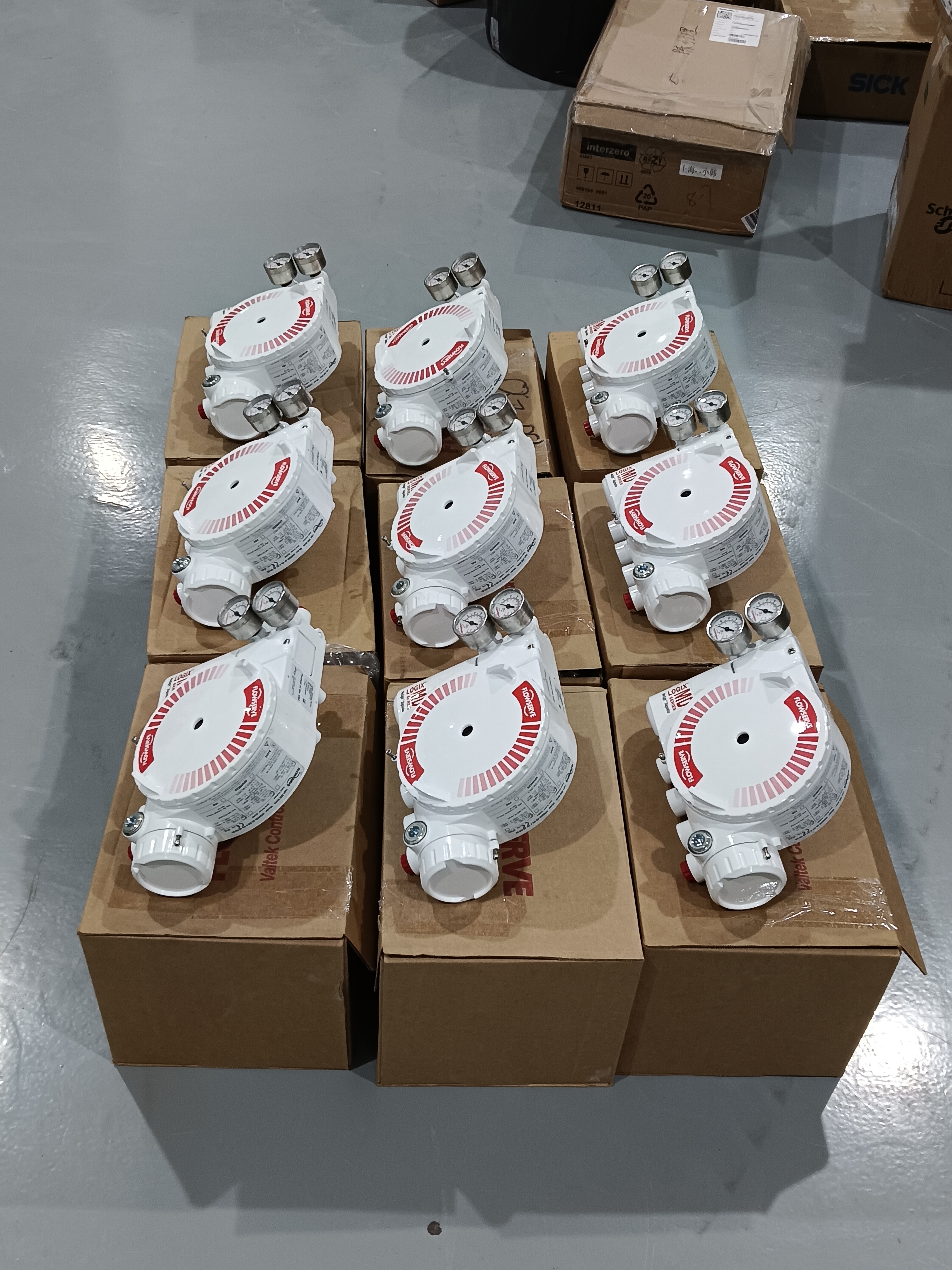

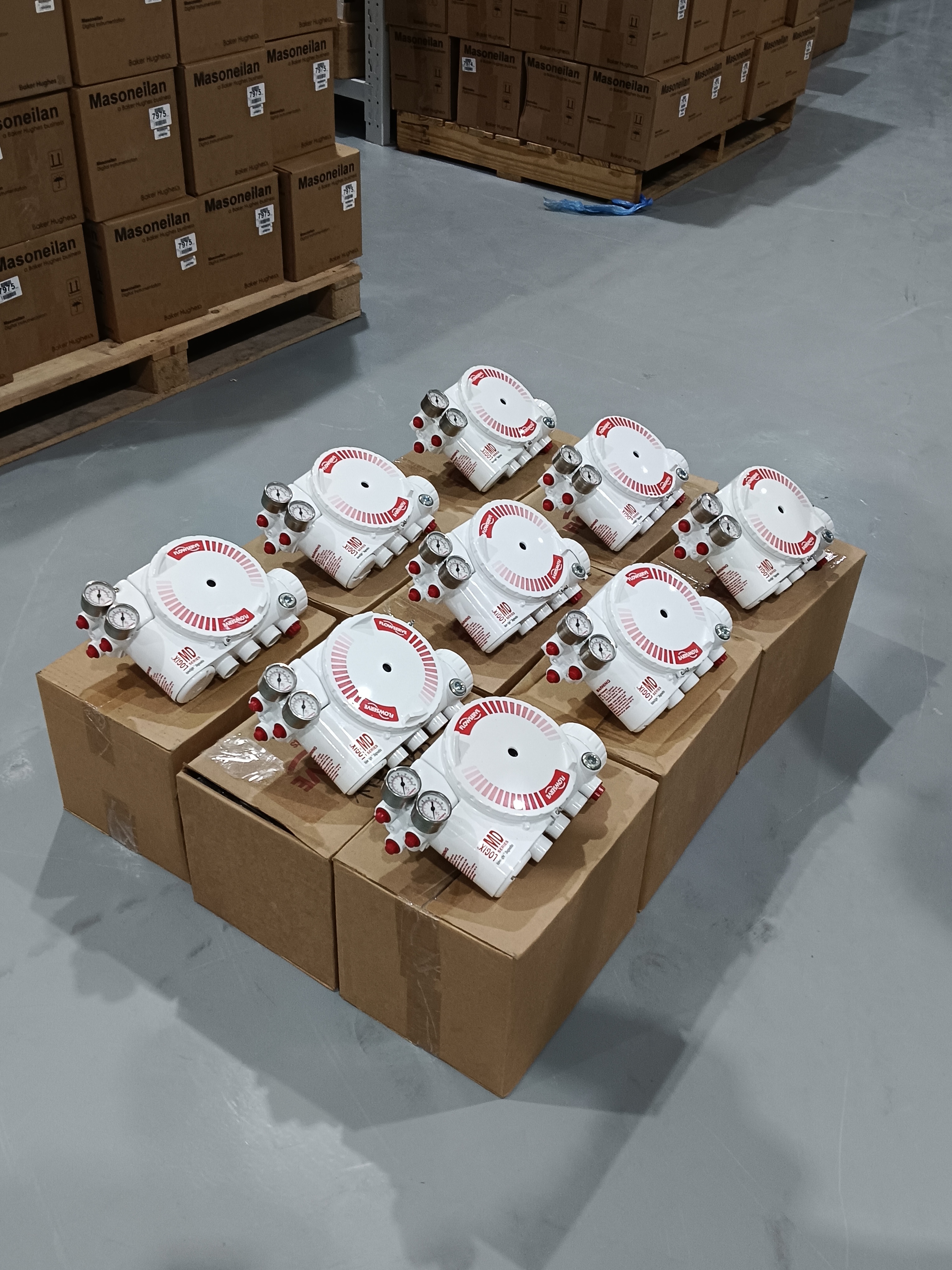

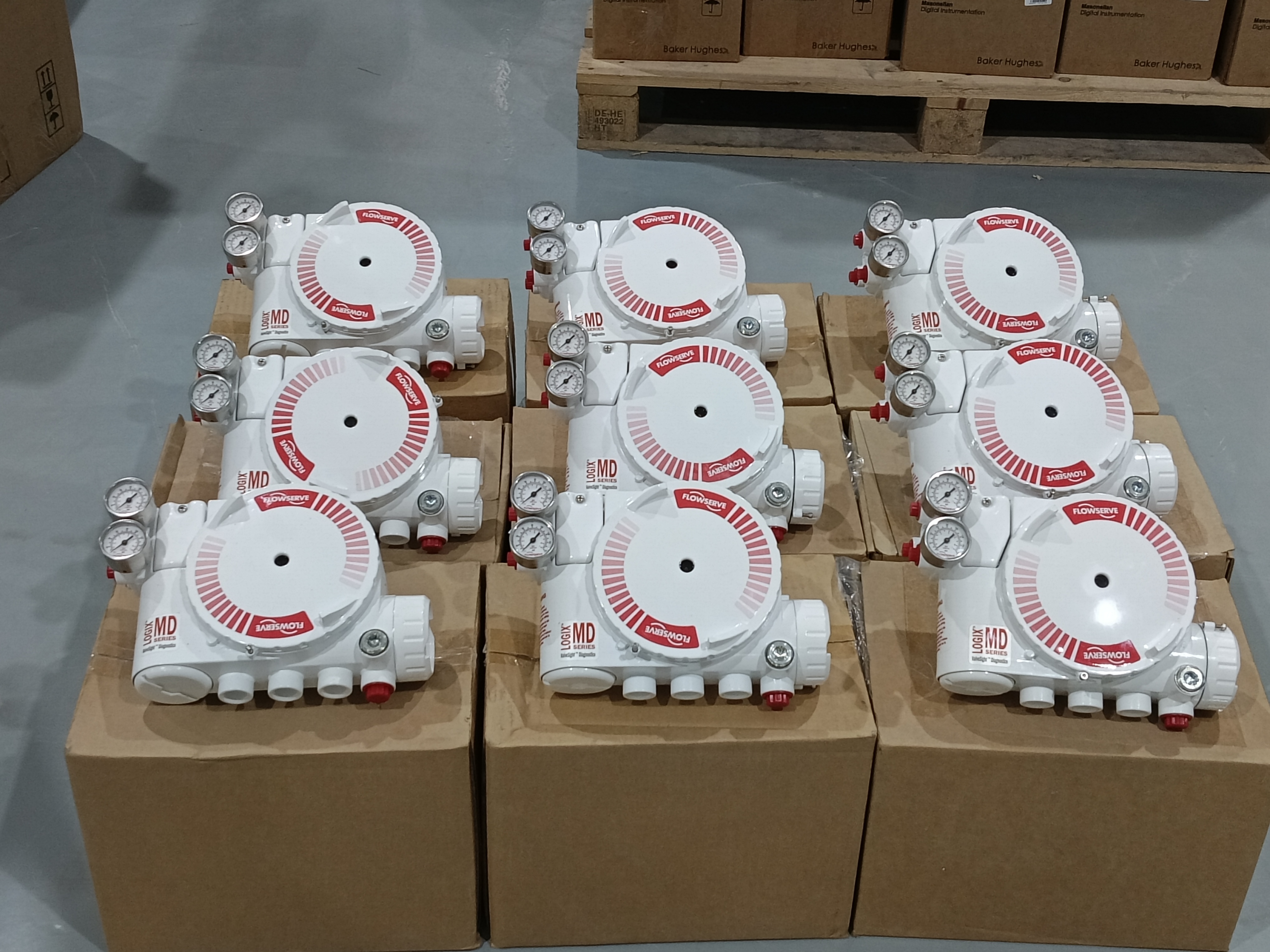

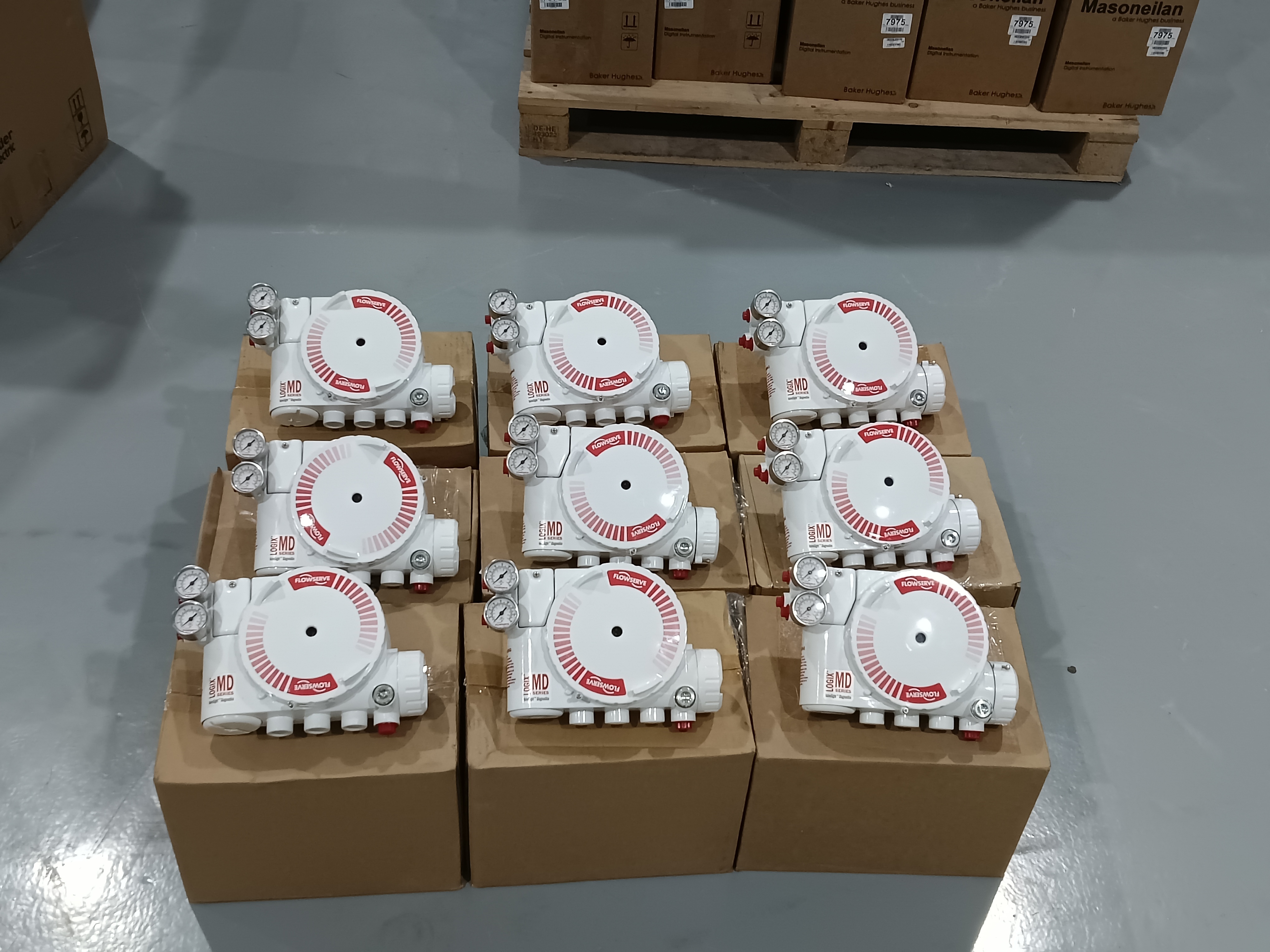

Цифровой позиционер клапана Flowserve Logix 3200MD — это интеллектуальный прибор с поддержкой HART, разработанный для обеспечения точного позиционирования и настройки пневматических регулирующих клапанов, особенно во взрывозащищенных и опасных зонах. Он принимает двухпроводной управляющий сигнал 4-20 мА постоянного тока и преобразует его в пропорциональный пневматический выход для привода исполнительного механизма клапана, поддерживая как односторонние, так и двусторонние конфигурации, а также линейные и поворотные типы клапанов. 3200MD использует передовую пьезотехнологию для обеспечения превосходной производительности и надежности, а двухступенчатая конструкция управления обеспечивает более быстрое время отклика и более точное управление. Его многопараметрический алгоритм настройки усиления позволяет позиционеру выполнять большие ступенчатые изменения с минимальным перерегулированием, достигая при этом высокого разрешения отклика для очень малых ступенчатых изменений. Процедура автоматической настройки измеряет отклик исполнительного механизма на циклы и выбирает оптимальные значения усиления, а селектор усиления позволяет пользователю увеличивать или уменьшать рассчитанное усиление по мере необходимости. Простая настройка с помощью DIP-переключателей позволяет регулировать режим настройки и другие распространенные параметры, в то время как более сложные пользовательские настройки могут быть изменены с помощью портативного коммуникатора HART или программного обеспечения ValveSight. Позиционер поддерживает связь HART 5, 6 и 7, с доступным режимом burst для непрерывной передачи данных. Поскольку 3200MD питается от контура, он совместим с существующими контроллерами и электрическими барьерами.

Корпус изготовлен из алюминия, с возможностью поставки корпуса из нержавеющей стали, и рассчитан на работу в суровых условиях. Диапазон рабочих температур составляет от -52°C до +85°C (от -62°F до +185°F). Для Logix 3200MD взрывозащищенное исполнение имеет класс I, раздел 1, группы B-D, Ex d IIB+H2 и AEx d IIB+H2, а искробезопасное исполнение — класс I, раздел 1, группы A-G, Ex ia IIC и AEx ia IIC. Неискробезопасное исполнение — класс I, раздел 2, группы A-D, Ex nA, а позиционер способен работать с SIL 2. Позиционер оснащен более чем 100 полезными предупреждающими сигналами, которые могут предупреждать о потенциальном отказе клапана, исполнительного механизма и позиционера, а при использовании с программным обеспечением ValveSight DTM доступно множество диагностических инструментов для быстрой диагностики проблем и потенциальных неисправностей. Типичные отрасли включают нефтегазовую, химическую переработку, нефтепереработку, производство электроэнергии, водоснабжение и водоотведение, а также целлюлозно-бумажную промышленность. Сочетание компактной модульной конструкции, локальной настройки, цифровой связи и мощных диагностических возможностей делает 3200MD надежным выбором для автоматизации клапанов и повышения эффективности завода.

Технические характеристики

Отрасль применения

1. Нефтегазовая переработка

2. Химические и нефтехимические заводы

3. Производство электроэнергии

4. Водоснабжение и водоотведение

5. Целлюлозно-бумажные комбинаты

6. Нефтепереработка и регулирование давления в трубопроводах

7. Фармацевтическое производство

8. Добыча полезных ископаемых и переработка металлов

Эти отрасли требуют точного позиционирования клапанов, надежной связи и мощных диагностических возможностей для поддержания эффективности производства и безопасности. 3200MD особенно подходит для применений, где важны высокая производительность по воздуху и низкий расход воздуха, таких как автоматическое регулирование расхода и давления на промышленных клапанах, автоматизация клапанов в нефтегазовой отрасли (добыча и транспортировка), химические и нефтехимические периодические и непрерывные процессы, паровые и вспомогательные системы на электростанциях, а также нефтепереработка и регулирование давления в трубопроводах. Пьезотехнология в сочетании с процедурами внутренней обратной связи обеспечивает высокопроизводительное управление с минимальным расходом воздуха. Взрывозащищенный корпус делает его пригодным для установки в опасных зонах, где могут присутствовать легковоспламеняющиеся газы или пыль. С помощью связи HART и программного обеспечения ValveSight операторы могут получать доступ к данным о состоянии клапана и диагностическим оповещениям без входа в опасные зоны, повышая безопасность и обеспечивая предиктивное обслуживание.

Распространенные проблемы

1. Позиционер не реагирует на аналоговые команды — проверьте контур 4-20 мА на непрерывность, убедитесь, что источник может подавать не менее 3,9 мА, и подтвердите, что напряжение на клеммах соответствует требуемому напряжению соответствия 10,0 В постоянного тока при 20 мА.

2. Клапан не перемещается при изменении уставки — проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал и что калибровка завершена.

3. Локальный светодиодный индикатор состояния не работает — проверьте источник питания и убедитесь, что клеммные соединения надежны.

4. Автоматическая настройка не завершается — проверьте ход исполнительного механизма, давление питания и правильное положение магнитного датчика обратной связи; убедитесь в отсутствии механического заедания.

5. Неправильная обратная связь по положению — проверьте конфигурацию платы аналогового выхода (если имеется) и перекалибруйте позиционер с помощью локального интерфейса или программного обеспечения ValveSight.

6. Утечки воздуха или падение давления — проверьте соединения подачи воздуха, реле и трубки исполнительного механизма на наличие утечек; убедитесь, что давление питания находится в пределах от 2,1 бар (30 PSI) до 10,3 бар (150 PSI) и что качество воздуха соответствует стандарту ISA 7.0.01.

7. Клапан застрял или соленоид застрял — запустите диагностические тесты через ValveSight, чтобы выявить трение в узле клапана, проблемы с пружиной исполнительного механизма или проблемы с валом.

8. Чрезмерное трение в узле клапана — выполните диагностический анализ трения и сравните его с базовым уровнем; проверьте состояние уплотнений и штока.

9. Проникновение влаги в корпус — проверьте уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность взрывозащиты и герметичность.

10. Прерывистая связь HART — проверьте проводку контура, экранирование, заделку и адрес устройства HART; проверьте интеграцию DTM с системой управления.

Заменяющие модели

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Neles ND9000 Series

8. Samson TROVIS 3730 Series

9. Masoneilan SVI II AP

10. Foxboro SRD911

Примечание по выбору: перед заменой моделей проверьте совместимость фланца крепления, диапазон хода исполнительного механизма, тип входного сигнала, протокол связи, давление питания и защиту корпуса. 3200MD предназначен для односторонних или двусторонних пневматических исполнительных механизмов и специально разработан для взрывозащищенных и опасных зон, где стандартный 520MD не может быть использован.
