Обзор продукта

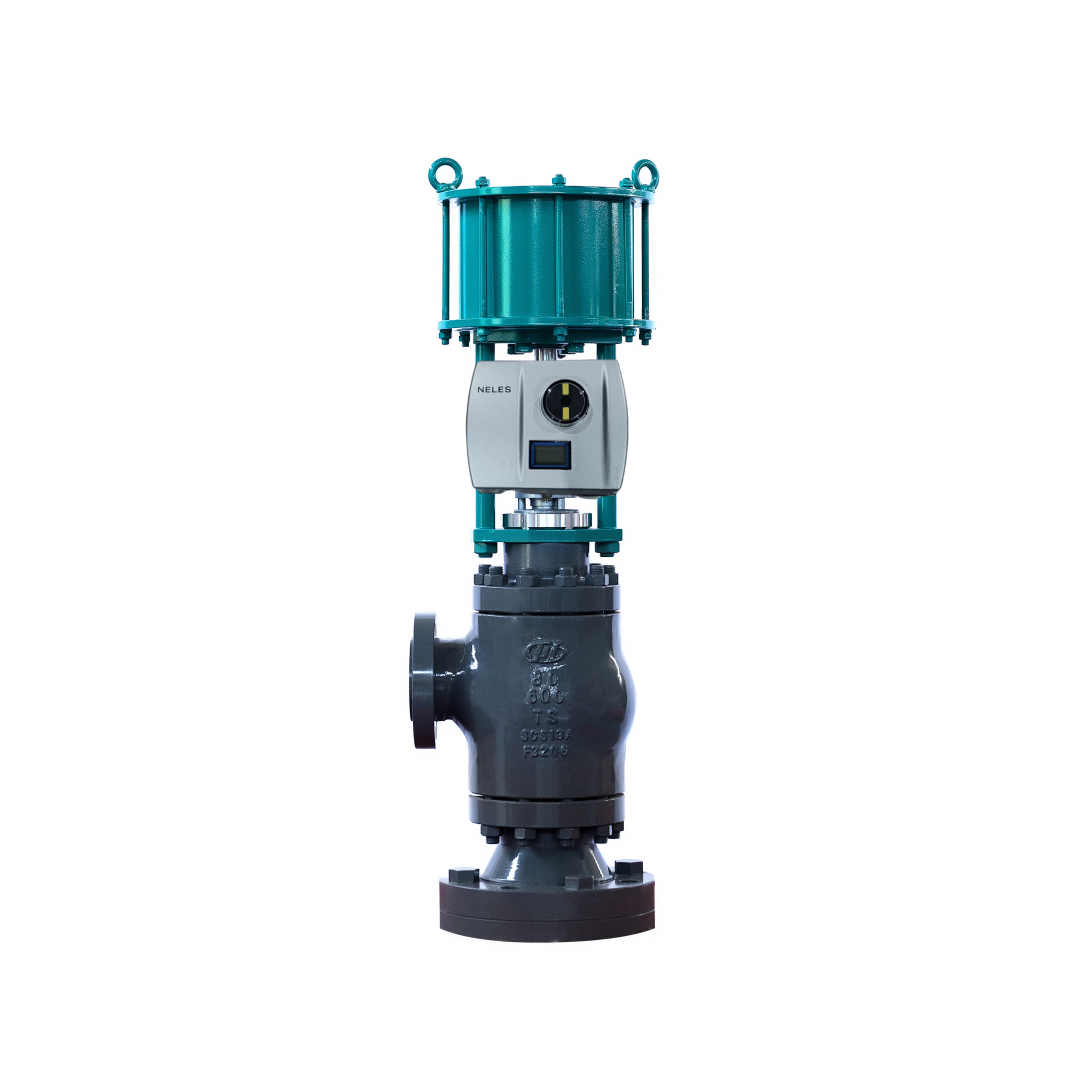

Интеллектуальный позиционер клапана Neles ND9000 — это первоклассный контроллер клапана на базе микроконтроллера, предназначенный для работы со всеми приводами регулирующих клапанов и во всех отраслях промышленности. Он принимает управляющий сигнал 4-20 мА постоянного тока или связь по полевой шине и преобразует его в пропорциональный пневматический выход для управления односторонними или двусторонними приводами, поддерживая как линейные, так и поворотные клапаны. ND9000 использует бесконтактную систему измерения положения, которая исключает механический износ и упрощает установку на любой привод с возможностями монтажа по VDI/VDE 3845 или IEC 60534-6. Его локальный пользовательский интерфейс с выбором языка позволяет быстро настраивать и калибровать, а одно и то же устройство может использоваться для линейных и поворотных клапанов, двусторонних и односторонних приводов, сокращая запас запасных частей. Прибор поддерживает сменные варианты связи, включая HART 6 или 7, FOUNDATION Fieldbus и Profibus PA, что позволяет легко модернизировать его путем замены платы связи. Дополнительные концевые выключатели и датчик положения (только в HART) обеспечивают обратную связь о положении клапана без дополнительного оборудования. ND9000 сертифицирован SIL 2 компанией TÜV в соответствии с IEC 61508, что делает его пригодным для применений, связанных с безопасностью. Поскольку ND9000 питается от контура и работает при токе всего 3,6 мА, он совместим с существующими контроллерами и электрическими барьерами.

Корпус изготовлен из анодированного алюминиевого сплава и полимерного композита или, в качестве опции, из полностью нержавеющей стали, обеспечивая защиту IP66 и NEMA 4X от пыли, проникновения воды и агрессивных сред. Стандартный диапазон рабочих температур составляет от -40°C до +85°C, а арктическая версия расширяет диапазон работы до -53°C. Диапазон давления питания составляет от 0,14 до 0,8 МПа (от 1,4 до 8 бар), а ND9000 обеспечивает низкое энергопотребление и расход воздуха для снижения общей стоимости владения. Позиционер имеет обширный портфель сертификатов, включая одобрения ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R и NEPSI для искробезопасных и взрывозащищенных применений. Он широко применяется в нефтегазовой, химической, нефтеперерабатывающей, энергетической, водоочистной, целлюлозно-бумажной и общей промышленной автоматизации процессов. ND9000 может быть интегрирован со всеми основными системами DCS, а его открытая архитектура позволяет свободно взаимодействовать с программным и аппаратным обеспечением различных производителей через технологии FDT и EDD. Сочетание эталонной производительности управления, превосходной диагностики и перспективного модульного дизайна делает ND9000 надежным выбором для автоматизации клапанов, повышения эффективности завода и предиктивного обслуживания.

Технические характеристики

Отрасль применения

1. Нефтегазовая переработка

2. Химические и нефтехимические заводы

3. Производство электроэнергии

4. Очистка воды и сточных вод

5. Целлюлозно-бумажные комбинаты

6. Нефтепереработка и регулирование давления в трубопроводах

7. Фармацевтическое производство

8. Добыча полезных ископаемых и металлов

Эти отрасли требуют точного позиционирования клапанов, надежной связи и расширенных диагностических возможностей для поддержания эффективности производства и безопасности. ND9000 особенно подходит для применений, где важна эталонная производительность управления на поворотных и линейных клапанах, таких как автоматическое управление потоком и давлением, автоматизация клапанов в нефтегазовой отрасли (добыча и транспортировка), химические и нефтехимические периодические и непрерывные процессы, паровые и вспомогательные системы на электростанциях и нефтеперерабатывающие операции. Технология бесконтактного измерения положения продлевает срок службы и идеально подходит как для пневматических приводов Neles, так и для приводов сторонних производителей. Благодаря связи HART или по полевой шине и онлайн-диагностике клапанов операторы могут получать доступ к данным о состоянии клапана, тенденциям производительности и оповещениям о диагностике без входа в опасные зоны, повышая безопасность и обеспечивая предиктивное обслуживание.

Распространенные проблемы

1. Позиционер не реагирует на входной сигнал – проверьте целостность контура 4-20 мА, убедитесь, что источник может подавать не менее 3,6 мА, и подтвердите, что напряжение на клеммах соответствует требуемому напряжению соответствия.

2. Клапан не перемещается при изменении уставки – проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал и что калибровка завершена.

3. Локальный дисплей не работает – проверьте источник питания и убедитесь, что клеммные соединения надежны.

4. Автоматическая калибровка не завершается – проверьте ход привода, давление питания и правильное положение бесконтактного датчика положения; убедитесь в отсутствии механического заедания.

5. Неправильная обратная связь по положению – проверьте конфигурацию концевого выключателя или датчика положения и перекалибруйте позиционер с помощью локального интерфейса или программного обеспечения DTM/EDD.

6. Утечки воздуха или падение давления – проверьте соединения подачи воздуха, реле и пневматические трубки на наличие утечек; убедитесь, что давление питания находится в пределах от 1,4 до 8 бар и качество воздуха адекватное.

7. Клапан застрял или соленоид застрял – запустите онлайн-тесты диагностики клапана, чтобы выявить трение в узле клапана, проблемы с пружиной привода или проблемы с валом; просмотрите сохраненные диагностические тенденции.

8. Чрезмерное трение в узле клапана – выполните диагностический анализ трения и сравните его с базовым уровнем; проверьте состояние уплотнения и штока; просмотрите данные о количестве циклов и сигнатуре.

9. Проникновение влаги в корпус – проверьте уплотнения крышки, кабельные вводы и клеммную коробку; убедитесь в целостности IP66 / NEMA 4X.

10. Прерывистая связь – проверьте проводку контура, экранирование, заделку и адрес устройства; убедитесь в интеграции DTM/EDD с системой управления.

Заменяющие модели

1. Серия Neles ND7000

2. Серия Neles ND9100

3. Серия Neles ND9200

4. Серия Neles ND9300

5. Серия Neles ND9400

6. Fisher DVC6200

7. Fisher DVC2000

8. Серия Samson TROVIS 3730

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Примечание по выбору: перед заменой моделей проверьте совместимость монтажного фланца, диапазон хода привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса. ND9000 разработан для односторонних или двусторонних пневматических приводов и предлагает полностью обратно совместимые монтажные комплекты с предыдущими поколениями позиционеров Neles.
