Высокопроизводительный позиционер клапана SIL 2 с функцией настройки Интеллектуальный позиционер клапана для интеллектуального управления

Обзор продукции

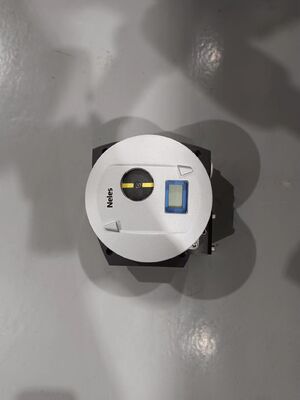

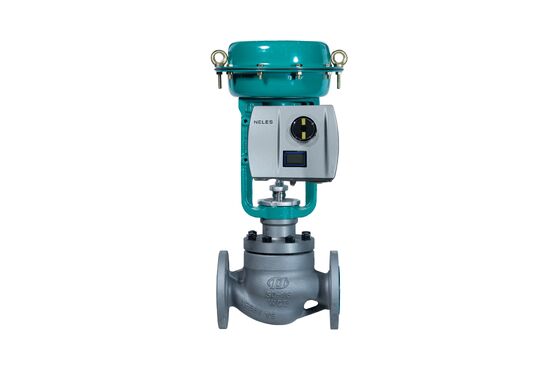

The Neles ND9000 Intelligent Valve Positioner is a microcontroller-based valve controller that receives a 4-20 mA DC control signal or fieldbus communication and converts it into a proportional pneumatic output to drive either single-acting or double-acting actuators, поддерживающий как линейные, так и вращающиеся клапаны.Его бесконтактная система измерения положения исключает механическое износ и упрощает установку на любом приводе с возможностью установки VDI/VDE 3845 или IEC 60534-6.Местный пользовательский интерфейс с выбором языка позволяет быстро устанавливать и калибровывать, и то же устройство может использоваться для линейных и вращающихся клапанов, двойных и однодействующих приводов,сокращение запасов запасных частейИнструмент поддерживает взаимозаменяемые варианты связи, включая HART 6 или 7, FOUNDATION Fieldbus и Profibus PA, что позволяет легко обновиться путем замены панели связи.Факультативные ограничительные переключатели и передатчик положения (только в HART) обеспечивают обратную связь положения клапана без дополнительного оборудованияND9000 является SIL 2 сертифицированным TÜV в соответствии с IEC 61508, что делает его подходящим для применений, связанных с безопасностью.совместим с существующими контроллерами и электрическими барьерамиМестный пользовательский интерфейс в сочетании с поддержкой DTM/EDD позволяет быстро вводить в эксплуатацию и настраивать устройства либо локально, либо из удаленного места с помощью инструментов управления активами DCS.

Оборудование изготовлено из анодированного алюминиевого сплава и полимерного композита, или опциональной полностью нержавеющей стали, обеспечивающей защиту от пыли, проникновения воды,и коррозионные атмосферыСтандартный диапазон температуры работы составляет от -40°C до +85°C, при этом арктическая версия может работать до -53°C. Диапазон давления питания составляет от 0,14 до 0,8 МПа (1,4- 8 бар),и ND9000 предлагает низкое потребление энергии и воздуха при снижении общей стоимости владенияПозиционировщик имеет полный портфель сертификаций, включая ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R,и одобрения NEPSI для внутренне безопасных и взрывозащитных приложенийОн широко применяется в нефти и газа, химической обработки, переработки, производства электроэнергии, очистки воды, целлюлозы и бумаги и общего контроля промышленных процессов.ND9000 может быть интегрирован со всеми основными системами DCS, а его открытая архитектура позволяет свободно взаимодействовать с программным обеспечением и оборудованием различных производителей с помощью технологий FDT и EDD.Высокая диагностика, и модульная конструкция, надежная на будущее, делает ND9000 надежным выбором для автоматизации клапанов, эффективности установки и предсказательного обслуживания.

Технические спецификации

Промышленность применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Производство энергии

4. Обработка воды и сточных вод

5. Производство целлюлозы и бумаги

6. Регулирование давления в нефтеперерабатывающих и трубопроводах

7. Фармацевтическая промышленность

8. Добыча и переработка металлов

Эти отрасли требуют точного позиционирования клапанов, надежной связи и передовых диагностических возможностей для поддержания эффективности и безопасности производства.ND9000 особенно подходит для приложений, где показатель производительности регулирования на вращающихся и линейных клапанах важен., такие как автоматизированное управление потоком и давлением, автоматизация клапанов нефти и газа вверх по течению и в середине течения, химические и нефтехимические партийные и непрерывные процессы,паровые и коммунальные системы на электростанцияхТехнология бесконтактного измерения положения продлевает срок службы и идеально подходит как для Neles, так и для пневматических приводов третьих лиц.С HART или полевой автобусной связью и диагностикой клапанов онлайн, операторы могут получить доступ к данным о состоянии клапанов, тенденциям производительности и диагностическим предупреждениям, не входя в опасные зоны, повышая безопасность и обеспечивая предсказуемое обслуживание.

Общие проблемы

1. Позиционирующий прибор не реагирует на входный сигнал ∙ проверьте непрерывность цикла 4-20 мА, убедитесь, что источник может подавать не менее 3,6 мА,и подтвердить, что терминальное напряжение соответствует требуемому напряжению соответствия.

2. Клапан не задерживается при изменении значения регулировки. Проверить пневматические соединения и давление подачи; подтвердить, что правильный входный сигнал достигает прибора и что калибровка завершена..

3. Местный дисплей не работает проверьте питание и убедитесь, что конечные соединения защищены.

4. Автоматическая калибровка не завершена проверка движения привода, давления питания и правильного расположения бесконтактного датчика положения; проверка отсутствия механической связки.

5. Неправильная обратная связь о положении

6. Утечки воздуха или падение давления проверяйте соединения подачи воздуха, реле и трубы привода на наличие утечек; проверяйте давление подачи воздуха между 1,4 и 8 барами и качество воздуха.

7. Застрявший клапан или застрявший соленоид ?? выполнять диагностические тесты клапана в режиме онлайн для выявления трения сборки клапана, проблем с пружинами привода или проблем с валом; просматривать хранящиеся диагностические тенденции.

8. Чрезмерное трение клапановой сборки ∙ проводить диагностический анализ трения и сравнивать его с исходным показателем; проверять состояние упаковки и ствола; проверять количество циклов и данные подписи.

9. Проникновение влаги в корпус - проверьте уплотнения крышки, кабельные железы и конечную коробку; проверьте целостность IP66 / NEMA 4X.

10. Перерывная связь ∙ проверка проводки петли, экранирования, окончания и адреса устройства; проверка интеграции DTM/EDD с системой управления.

Заменяющие модели

1. Серия Neles ND7000

2. Серия Neles ND9100

3. Серия Neles ND9200

4. Серия Neles ND9300

5. Серия Neles ND9400

6. Фишер DVC6200

7. Фишер DVC2000

8. Серия 3730 Samson TROVIS

9. Масонелан SVI II AP

10. Flowserve Logix 520MD

Примечание к выбору: проверьте совместимость крепления фланца, диапазон действия привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса перед заменой моделей.ND9000 предназначен для однодействующих или двойных пневматических приводов и предлагает комплекты монтажа, полностью совместимые с предыдущими поколениями позиционеров Neles.
