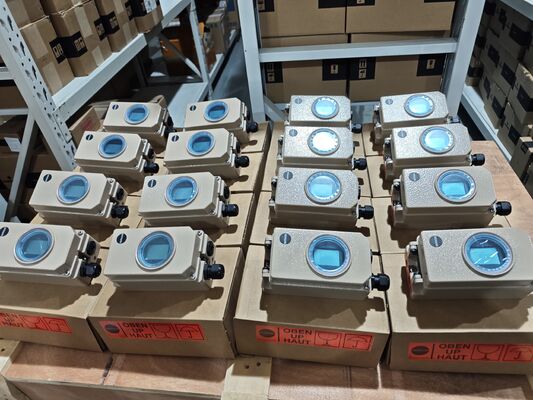

HART электропневматический позиционирующий прибор для работы с удушением с корпусом позиционирующего клапана из нержавеющей стали

Обзор продукта

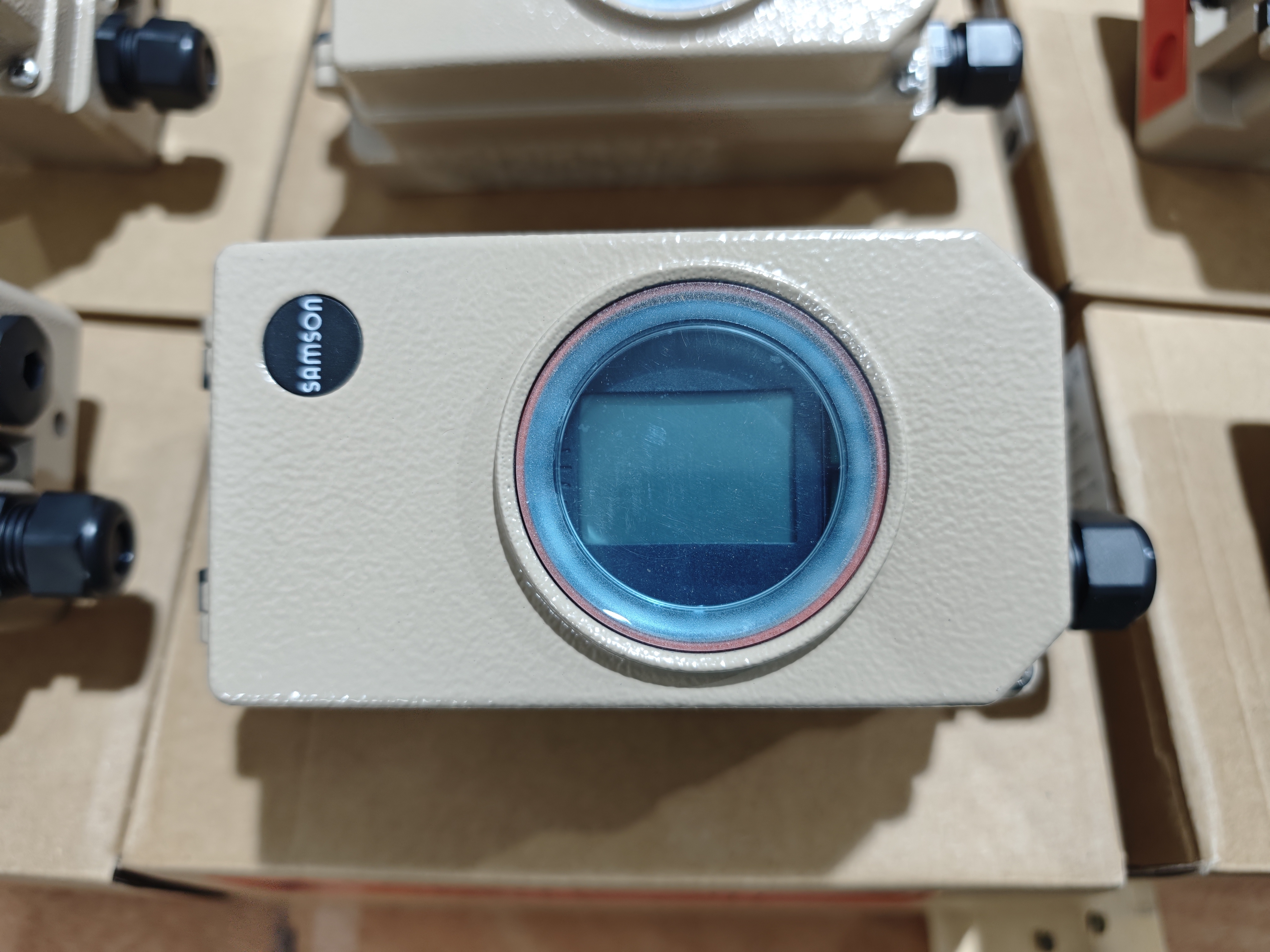

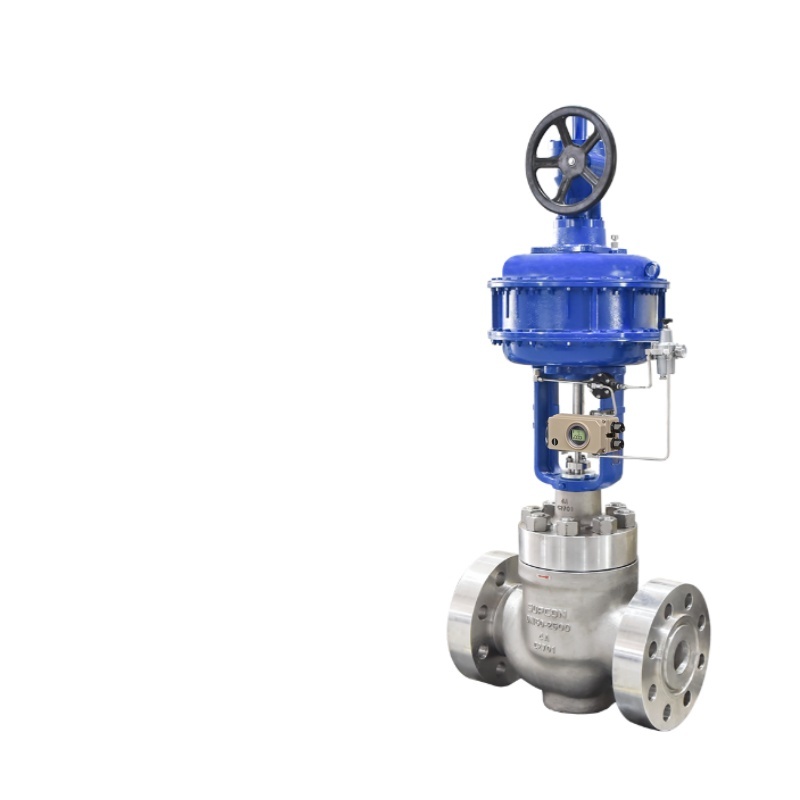

Электропневматический позиционер клапана Samson 3730-3 — это интеллектуальный прибор с поддержкой HART, который сопоставляет положение клапана с управляющим сигналом 4-20 мА на пневматических регулирующих клапанах. Он доступен в одностороннем или двустороннем исполнении для установки на линейные и поворотные приводы, поддерживая диапазоны хода от 3,6 до 300 мм и углы открытия от 24° до 100°. Модель 3730-3 использует бесконтактную систему определения положения, которая устраняет механический износ и упрощает установку на приводы со стандартными креплениями IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 или SAMSON. Дисплей с обычным текстом, отображающий состояния и сообщения согласно Рекомендации NAMUR NE 107, обеспечивает четкое отображение состояния устройства с первого взгляда, а простое управление одной кнопкой с меню и вращающимся направлением чтения позволяет быстро настраивать и калибровать прибор в любом монтажном положении. Прибор поддерживает связь HART 7 и готов к работе с SAM DIGITAL, что обеспечивает интеграцию с современными системами управления активами. Интегрированная диагностика EXPERTplus для регулирующих клапанов предоставляет данные в реальном времени для предиктивного обслуживания, записывая состояние клапана во время работы процесса и генерируя сообщения о необходимом техническом обслуживании. Все параметры сохраняются в энергонезависимой памяти EEPROM для защиты настроек при потере питания, а позиционер представляет собой двухпроводную систему с небольшой электрической нагрузкой 410 Ом. Режим инициализации замены позволяет запустить позиционер в экстренных случаях при работающей установке без изменения положения клапана. Позиционер также оснащен регулируемой функцией плотного закрытия, ограничением выходного давления и автоматическим контролем нуля для поддержания долговременной точности.

Корпус изготовлен из литого алюминия или нержавеющей стали, обеспечивая защиту IP66 и NEMA 4X от пыли, проникновения воды и агрессивных сред. Диапазон давления воздуха питания составляет от 1,4 до 7 бар (от 20 до 105 фунтов на квадратный дюйм), а позиционер обеспечивает высокую производительность по воздуху для быстрой и стабильной регулировки. Модель 3730-3 имеет сертификаты взрывозащиты, включая искробезопасную цепь, защиту корпуса и повышенную безопасность. Встроенный датчик температуры и счетчик часов работы предоставляют дополнительную диагностическую информацию. Устройство также включает два стандартных программируемых аварийных сигнала положения и самодиагностику с сообщениями, передаваемыми через контакт аварийного сигнала или опциональный аналоговый передатчик положения. Типичные отрасли включают нефтегазовую, химическую, нефтеперерабатывающую, энергетическую, водоочистную и общую промышленную автоматизацию процессов. Сочетание эталонной производительности регулирования, диагностики EXPERTplus и перспективного модульного дизайна делает модель 3730-3 надежным выбором для автоматизации клапанов, повышения эффективности установки и предиктивного обслуживания.

Технические характеристики

Отрасль применения

1. Нефтегазовая переработка

2. Химические и нефтехимические заводы

3. Производство электроэнергии

4. Очистка воды и сточных вод

5. Целлюлозно-бумажные комбинаты

6. Нефтепереработка и регулирование давления в трубопроводах

7. Фармацевтическое производство

8. Общая промышленная автоматизация процессов

Эти отрасли требуют точного позиционирования клапанов, надежной связи и расширенных диагностических возможностей для поддержания эффективности производства и безопасности. Модель 3730-3 особенно подходит для применений с жесткими требованиями к времени перехода, сложными условиями окружающей среды и дросселирующим режимом работы. Технология бесконтактного определения положения продлевает срок службы и идеально подходит как для пневматических приводов Samson, так и для приводов сторонних производителей. Благодаря связи HART и диагностике EXPERTplus операторы могут получать доступ к данным о состоянии клапана, тенденциям производительности и диагностическим оповещениям без входа в опасные зоны, повышая безопасность и обеспечивая предиктивное обслуживание.

Распространенные проблемы

1. Позиционер не реагирует на входной сигнал – проверьте целостность контура 4-20 мА, убедитесь, что источник может обеспечить достаточный ток, и подтвердите правильность электрических соединений; проверьте наличие поврежденных магнитоэлектрических компонентов, неправильное давление воздуха питания или заблокированные воздушные пути.

2. Положение клапана превышает или отстает от заданного значения – проверьте правильность положения оси рычага обратной связи, проверьте регулировки диапазона и нуля, а также убедитесь, что магнит не потерял свою силу.

3. Позиционер колеблется или «охотится» – проверьте регулировку винта баланса усилителя, уменьшите открытие дроссельного игольчатого клапана выхода и убедитесь, что все соединения обратной связи надежны и затянуты.

4. Плохая линейность или большая ошибка – проверьте установку и регулировку, проверьте наличие утечек воздуха в пневматической системе, осмотрите магнитоэлектрическую сборку и убедитесь, что все винты затянуты, а положения сопла/заслонки правильные.

5. Медленная реакция или вялая работа – очистите ограничитель в камере диафрагмы, осмотрите сопло/заслонку на предмет повреждений, проверьте наличие утечек воздуха, проверьте установку возвратной пружины и убедитесь, что давление питания достаточно, а поток регулятора давления достаточен.

6. Нестабильный сигнал обратной связи – проверьте датчик хода и соединительные кабели на предмет ослабленных или поврежденных соединений, а также убедитесь, что давление воздуха питания стабильно.

7. Автоматическая калибровка не завершается – проверьте ход привода, давление воздуха питания и правильное положение бесконтактного датчика хода; убедитесь в отсутствии механического заедания.

8. Утечки воздуха или падение давления – осмотрите соединения подачи воздуха, реле и трубки привода на предмет утечек; убедитесь, что давление воздуха питания находится в пределах 1,4–7 бар.

9. Проникновение влаги в корпус – осмотрите уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность IP66 / NEMA 4X.

10. Прерывистая связь HART – проверьте проводку контура, экранирование, заделку и адрес устройства HART; проверьте интеграцию DTM/EDD с системой управления.

Заменяющие модели

1. Samson TROVIS 3730-3

2. Samson 3730-6 (обновление с датчиками давления)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Примечание по выбору: перед заменой моделей проверьте совместимость фланца крепления, диапазон хода привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса. Модель 3730-3 предназначена для односторонних или двусторонних пневматических приводов и может служить прямой заменой старых аналоговых позиционеров. TROVIS 3730-3 является назначенным устройством замены, поскольку 3730-3 будет снят с производства в ближайшем будущем.
