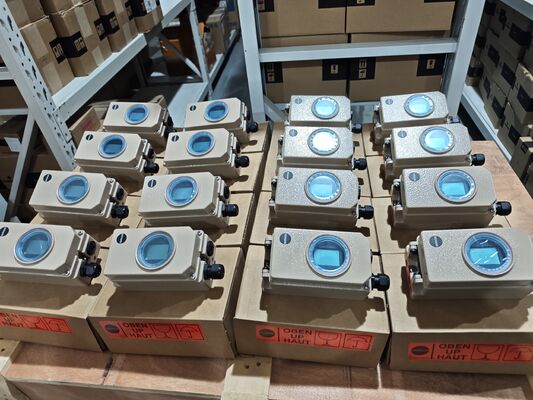

Регулятор положения клапана HART с диагностикой клапана EXPERTplus - Электропневматический регулятор положения клапана Samson 3730-3

Обзор продукции

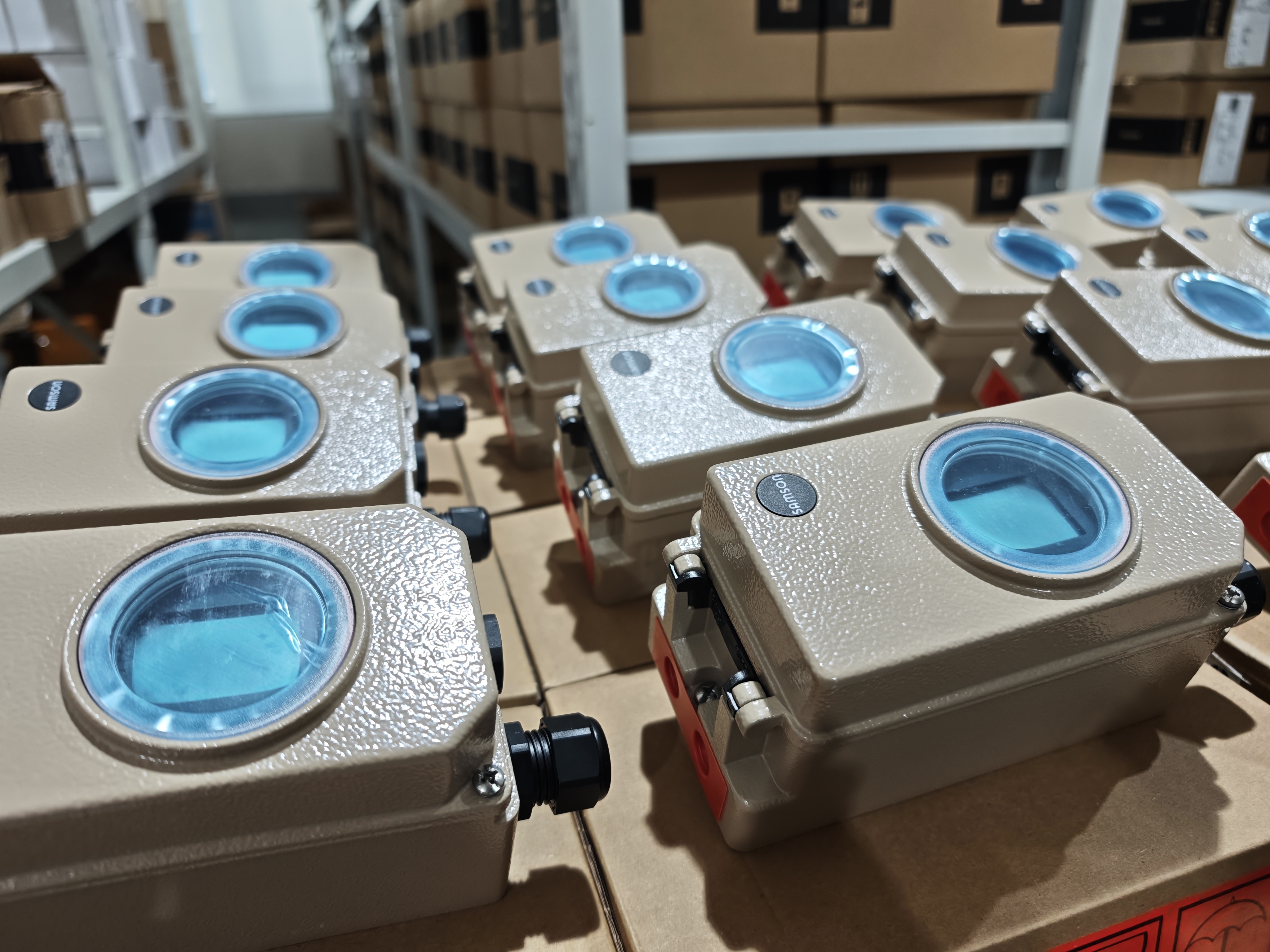

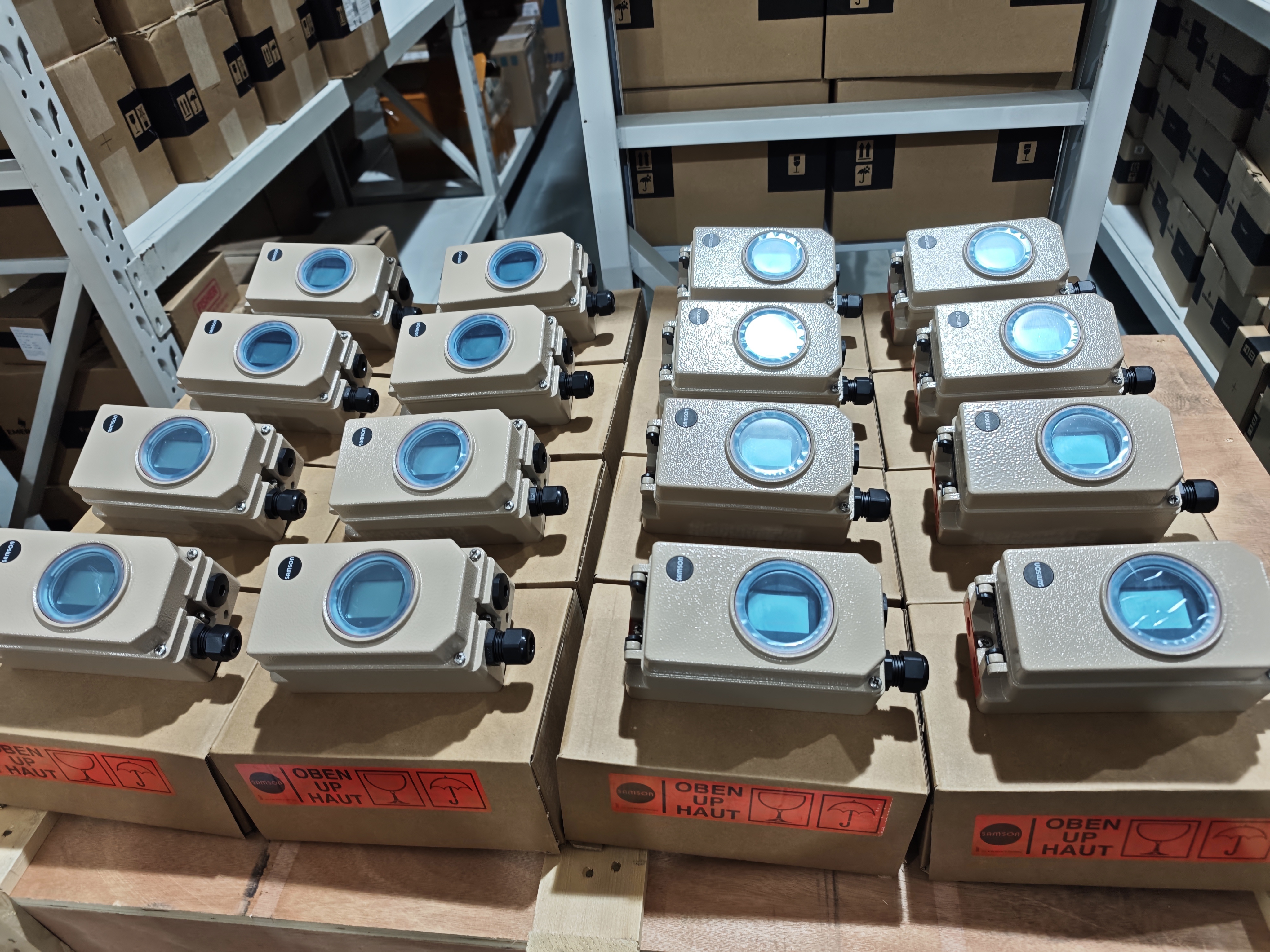

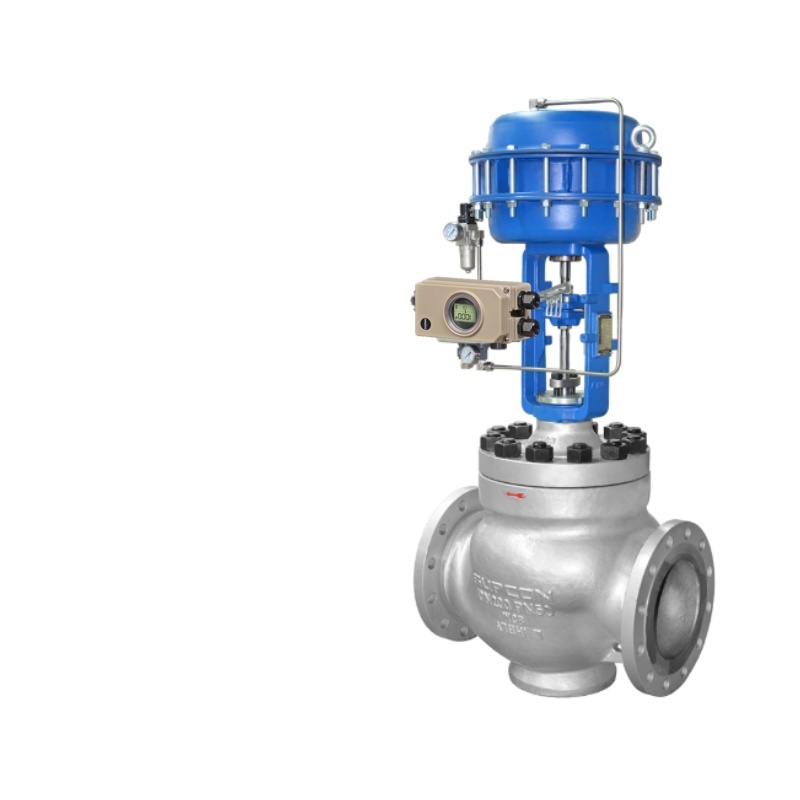

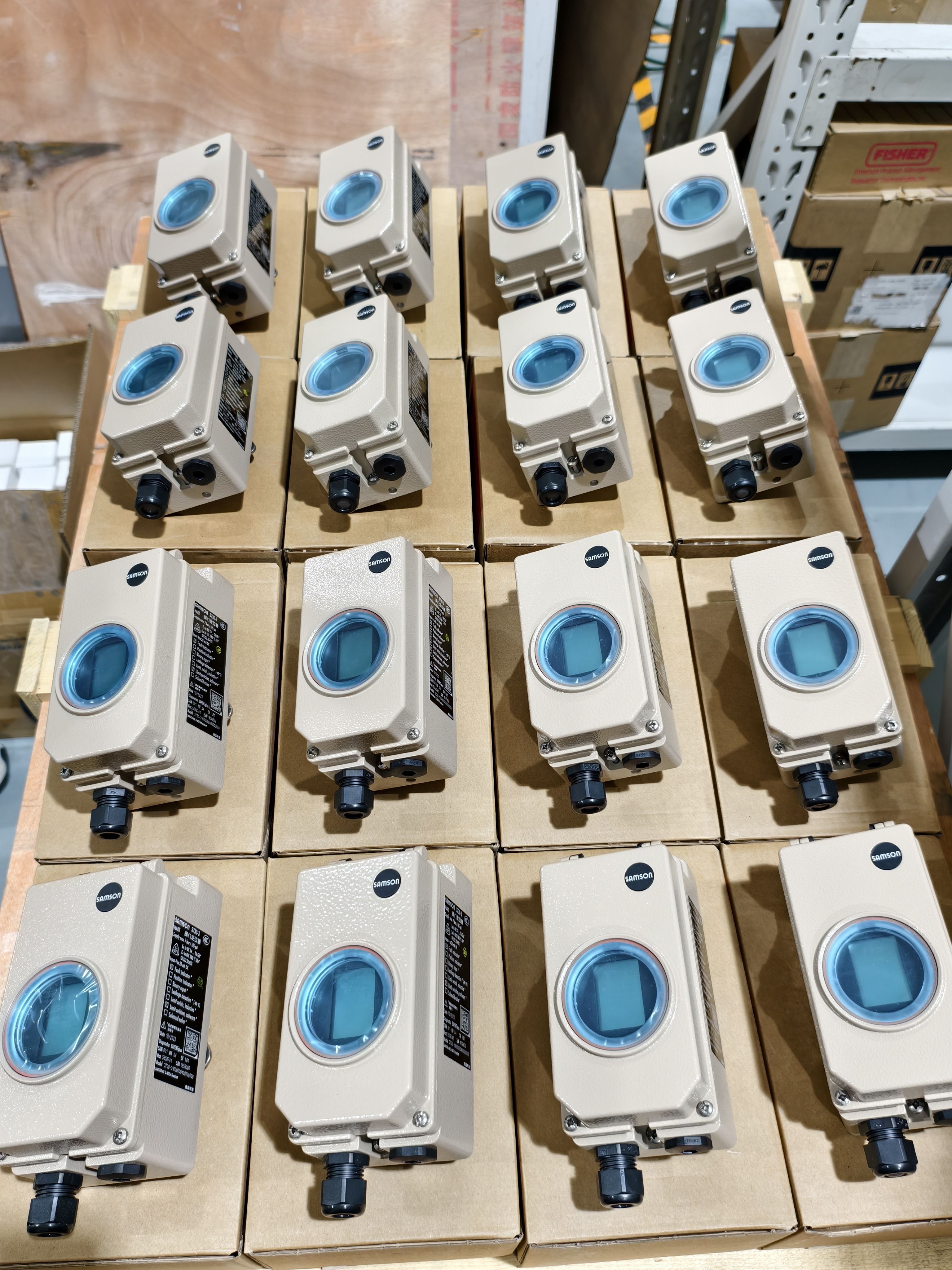

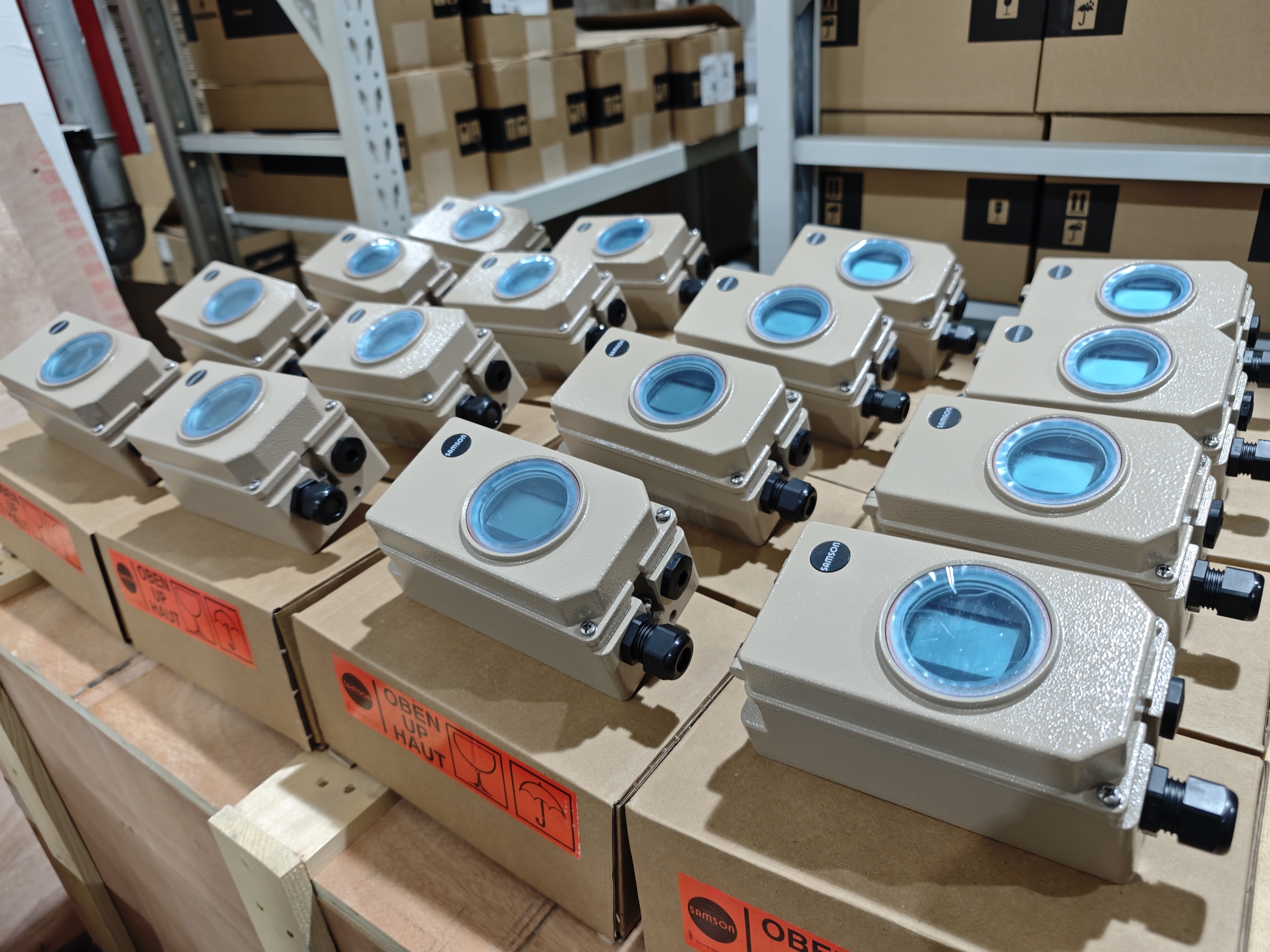

Электропневматический позиционировщик клапана Самсон 3730-3 - это умный,Инструмент связи HART, обеспечивающий заранее определенное назначение положения клапана на сигнал управления 4-20 mA на пневматических клапанах управленияОн доступен в виде однодействующего или двухдействующего позиционировщика для установки на линейные и вращающиеся приводы, поддерживающие диапазон движения от 3,6 до 300 мм и углы открытия от 24° до 100°. 3730-3 использует бесконтактную систему обнаружения движения, которая исключает механическое износ и упрощает установку на приводы с IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845,или SAMSON интегральное устройствоПростой текстовый дисплей с состоянием и сообщениями по рекомендации NAMUR NE 107 обеспечивает четкий статус устройства на один взгляд, а простое однокнопноеУправление меню с вращаемым направлением чтения позволяет быстро установить и калибровать в любом положении установкиИнструмент поддерживает связь HART 7 и является SAM DIGITAL ready, что позволяет интегрироваться с современными системами управления активами.Интегрированная диагностика EXPERTplus для клапанов управления обеспечивает данные в режиме реального времени для прогнозного обслуживания, запись состояния клапана во время процесса и генерация сообщений о необходимых работах по техническому обслуживанию. Все параметры сохраняются в нелетающей EEPROM для защиты настроек при потере питания, и позиционировщик является двухпроводной системой с небольшой электрической нагрузкой 410 ΩРежим замены инициализации позволяет запустить позиционировщик в случае чрезвычайной ситуации, пока установка работает без изменения положения клапанаПозиционировщик также имеет регулируемую функцию плотно-замыкания, ограничение выходного давления и автоматический нулевой мониторинг для поддержания долгосрочной точности..

корпус из литого алюминия или нержавеющей стали, обеспечивающий защиту IP66 и NEMA 4X от пыли, проникновения воды и коррозионной атмосферыДиапазон подачи воздуха составляет от 1,4 до 7 бар (20 до 105 psi), а позиционер предлагает высокую емкость воздуха для быстрого и стабильного управления.3730-3 имеет сертификаты защиты от взрывов, включая внутреннюю безопасность, защиту корпусом и повышенную безопасность.Интегрированный датчик температуры и счетчик рабочего времени обеспечивают дополнительную диагностику.Устройство также включает в себя две стандартные программируемые сигнализации положения и самодиагностику с сообщениями, выпускаемыми через контакт сигнализации об отказе или опциональный аналоговый передатчик положения.Типичные отрасли включают нефть и газ, химическую переработку, переработку, производство электроэнергии, очистку воды и общее управление промышленными процессами.Диагностика EXPERTplus, а модульная конструкция, надежная на будущее, делает 3730-3 надежным выбором для автоматизации клапанов, эффективности установки и предсказательного обслуживания.

Технические спецификации

Промышленность применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Производство энергии

4. Обработка воды и сточных вод

5. Производство целлюлозы и бумаги

6. Регулирование давления в нефтеперерабатывающих и трубопроводах

7. Фармацевтическая промышленность

8. Общий контроль промышленных процессов

Эти отрасли требуют точного позиционирования клапанов, надежной связи и передовых диагностических возможностей для поддержания эффективности и безопасности производства.3730-3 особенно подходит для приложений с сложными требованиями времени транзита, сложные условия окружающей среды, и подавление службыТехнология бесконтактного обнаружения движения продлевает срок службы и идеально подходит как для Samson, так и для пневматических приводов третьих лиц.операторы могут получить доступ к данным о состоянии клапана;, тенденции производительности и диагностические предупреждения без попадания в опасные зоны, улучшая безопасность и позволяя прогнозировать техническое обслуживание.

Общие проблемы

1. Позиционирующий прибор не реагирует на входный сигнал ∙ проверяет непрерывность петли 4-20 мА, проверяет, может ли источник подавать достаточный ток, и подтверждает, что электрические соединения правильные;проверка на наличие поврежденных магнитоэлектрических компонентов, неправильное давление подачи или блокированные воздушные пути.

2. Положение клапана превышает или отстает от установленной точки проверяют, правильно ли положение поворотного рычага обратной связи, проверяют диапазон и нулевые регулировки и подтверждают, что магнит не потерял магнетизма.

3. Позиционирующий механизм колеблется или охотится, проверяя регулировку винта баланса усилителя, уменьшая открытие клапана иглы выходной газы и проверяя, что все связи обратной связи надежны и плотно скреплены.

4. Плохая линейность или большая ошибка проверка установки и регулировки, проверка утечек воздуха в пневматической системе, проверка магнитоэлектрической установки,и убедиться, что все винты затянуты и что положение сопла/хлопца правильное.

5. Медленная реакция или медленная работа ️ очистить рестриктор в диафрагме, проверить на наличие повреждений соприкосновение/пластырь, проверить на наличие утечек воздуха, проверить установку пружин обратной связи,и подтвердить, что давление подачи является достаточным, а поток регулятора давления достаточным.

6. Нестабильный сигнал обратной связи проверьте датчик движения и соединительные кабели на наличие свободных или поврежденных соединений и проверьте, стабильно ли давление подающего воздуха.

7. Автоматическая калибровка не завершена проверка движения привода, давления питания и правильного расположения бесконтактного датчика движения; проверка отсутствия механической связки.

8. Утечки воздуха или падение давления проверяйте соединения подачи воздуха, реле и трубы привода на наличие утечек; проверяйте давление подающего воздуха на уровне от 1,4 до 7 бар.

9. Проникновение влаги в корпус - проверьте уплотнения крышки, кабельные железы и конечную коробку; проверьте целостность IP66 / NEMA 4X.

10. Перерывное устройство связи HART ∙ проверка проводки, экранирования, окончания и адреса устройства HART; проверка интеграции DTM/EDD с системой управления.

Заменяющие модели

1. Самсон Тровис 3730-3

2. Самсон 3730-6 (обновление с датчиками давления)

3. Самсон 3730-2

4. Самсон 3730-4 (PROFIBUS)

5. Самсон 3730-5 (Фонд полевой автобус)

6. Самсон 3725

7. Самсон 4763

8. Фишер DVC6200

9. Фишер DVC2000

10. Масонелан SVI II AP

Примечание к выбору: проверьте совместимость крепления фланца, диапазон действия привода, тип входного сигнала, протокол связи, давление питания и защиту корпуса перед заменой моделей.3730-3 предназначен для однодействующих или двухдействующих пневматических приводов и может служить прямой заменой для старых аналоговых позиционеровTROVIS 3730-3 является назначенным устройством замены, так как 3730-3 будет прекращена в ближайшем будущем..
