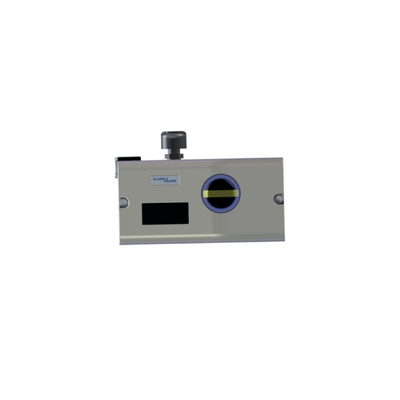

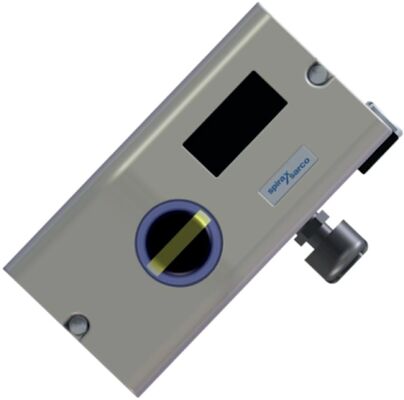

Интеллектуальный позиционер клапана Spirax Sarco SP7 - это электронно конфигурируемый прибор, предназначенный для точного управления пневматическими линейными и поворотными приводами, соответствующими стандарту NAMUR. Он принимает управляющий сигнал 4-20 мА постоянного тока и преобразует его в пропорциональное пневматическое выходное давление для управления приводом клапана, гарантируя точную пропорциональность между ходом клапана и электрическим входным сигналом. Версия SP7-10 включает стандартный локальный интерфейс связи (LCI), а дополнительный модуль связи HART обеспечивает связь через сигнал 20 мА. Доступны ревизии HART 5 или HART 7 для различных платформ управления активами. Для приложений Fieldbus SP7-11 поддерживает PROFIBUS PA, а SP7-12 поддерживает FOUNDATION Fieldbus. В дополнение к аналоговому входному сигналу уставки позиционер оснащен цифровым входом для активации функций системы управления и цифровым выходом для групповых сигналов тревоги и сообщений об ошибках. Устройство оснащено полностью автоматическим определением параметров управления и адаптацией к позиционеру, что обеспечивает значительную экономию времени при вводе в эксплуатацию и оптимальное поведение управления. Его компактная модульная конструкция и отличное соотношение цены и качества делают его практичным выбором как для новых установок, так и для проектов модернизации.
Корпус позиционера представляет собой литой алюминиевый корпус с антикоррозионной краской, подходящий для наружной установки. Диапазон подачи воздуха составляет от 1,4 до 6,0 бар (20,3 до 87 фунтов на квадратный дюйм изб.), а качество воздуха должно соответствовать ISO 8573-1:2010 Класс 3:3:3. Диапазон выходного давления составляет от 0 до 100% давления подачи. Ход привода составляет от 20 мм до 150 мм для линейных приводов и от 55° до 90° для поворотных приводов. Диапазон рабочих температур составляет от -40 до +85°C. SP7-1* имеет сертификаты ATEX II 2 G Ex ib IIC T6, T4…T1 Gb и IECEx для искробезопасных применений во взрывоопасных зонах. Типичные отрасли включают управление паром и промышленными жидкостями, химическую и нефтехимическую переработку, производство продуктов питания и напитков, фармацевтическое производство и общее управление промышленными процессами. Сочетание автоматической настройки, цифровой связи и сертификации для взрывоопасных зон делает SP7 надежным выбором для точного управления клапанами и повышения эффективности завода.
| Параметр | Спецификация |
|---|---|
| Модель | SP7 (SP7-10 / SP7-11 / SP7-12) |
| Тип продукта | Интеллектуальный позиционер клапана |
| Входной сигнал | 4-20 мА (минимальная амплитуда раздельного диапазона 8 мА) или PROFIBUS PA или FOUNDATION Fieldbus |
| Протокол связи | HART 5 / HART 7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| Импеданс | Макс. 485 ±15 Ом (только для входного сигнала 4-20 мА) |
| Давление подачи воздуха | 1,4 - 6,0 бар (20,3 - 87 фунтов на кв. дюйм изб.) |
| Качество воздуха | ISO 8573-1:2010 Класс 3:3:3 |
| Выходное давление | 0 - 100% давления подачи |
| Ход привода (линейный) | 20 мм - 150 мм |
| Ход привода (поворотный) | 55° - 90° |
| Действие | Одностороннее / сброс при отказе / двустороннее |
| Защита корпуса | Литой алюминиевый корпус с антикоррозионной краской |
| Рабочая температура | -40 - +85°C |
| Воздушное соединение | 1/4" NPT внутренняя резьба |
| Отклонение | ≤ 0,5 % |
| Допуск | 0,3 - 10 %, регулируемый |
| Настраиваемая мертвая зона | 0,1 - 10 % |
| Цифровой вход | 1 (активирует функции системы управления) |
| Цифровой выход | 1 (групповой сигнал тревоги/сообщения об ошибках) |
| Одобрения | ATEX II 2 G Ex ib IIC T6, T4…T1 Gb; IECEx; CCC; NEPSI |
| Материал корпуса | Литой алюминий |
| Вес | Прибл. 2,5 кг |
| Гарантия | 12 месяцев |
Управление паром и промышленными жидкостями
Химическая и нефтехимическая переработка
Производство продуктов питания и напитков
Фармацевтическое производство
Производство электроэнергии
Очистка воды и сточных вод
Целлюлозно-бумажные комбинаты
Общее управление промышленными процессами

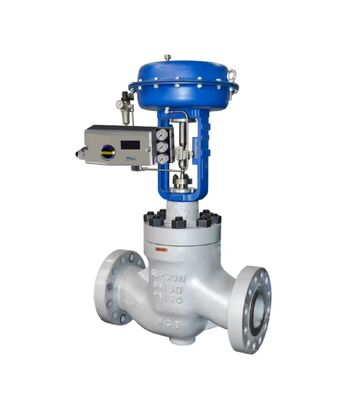

Эти отрасли требуют точного позиционирования клапанов, надежной связи и автоматической настройки для поддержания эффективности и безопасности процессов. SP7 особенно подходит для применений, связанных с управлением паром, где точное регулирование температуры и давления имеет решающее значение. Его монтаж в соответствии со стандартом NAMUR обеспечивает совместимость с широким спектром пневматических приводов Spirax Sarco, включая поворотный привод BVA300 и линейные приводы серий PN1600, PNS3000, PNS4000, PN9000 и TN2000. Дополнительный блок манометра позволяет осуществлять локальный контроль давления подачи и выходного давления. С помощью связи HART или Fieldbus операторы могут удаленно получать доступ к данным о состоянии клапана и предупреждениям диагностики, повышая безопасность и обеспечивая предиктивное обслуживание.
Позиционер не реагирует на входной сигнал – проверьте целостность контура 4-20 мА, убедитесь, что источник может обеспечить достаточный ток, и подтвердите, что импеданс не превышает 485 ±15 Ом; проверьте давление и качество подачи воздуха.
Клапан не перемещается при изменении уставки – проверьте пневматические соединения и давление подачи; убедитесь, что на прибор поступает правильный входной сигнал и что автоматическая настройка успешно завершена.
Локальный дисплей не работает – проверьте источник питания и убедитесь, что клеммные соединения надежны.
Автоматическая настройка не завершается – проверьте, находится ли ход привода в диапазоне от 20 до 150 мм (линейный) или от 55° до 90° (поворотный), убедитесь, что давление подачи находится в пределах от 1,4 до 6,0 бар, и убедитесь в отсутствии механического заедания.
Неправильная обратная связь по положению – проверьте linkage обратной связи и перекалибруйте позиционер с помощью локального интерфейса или коммуникатора HART.
Утечки воздуха или падение давления – проверьте соединения подачи воздуха, реле и трубки привода на наличие утечек; убедитесь, что качество воздуха соответствует ISO 8573-1:2010 Класс 3:3:3.
Клапан заклинило или соленоид заклинило – запустите диагностические тесты для выявления трения в узле клапана, проблем с пружиной привода или проблем с валом.
Чрезмерное трение в узле клапана – выполните диагностический анализ трения и сравните его с базовым уровнем; проверьте состояние уплотнения и штока.
Проникновение влаги в корпус – проверьте уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность корпуса и состояние антикоррозионного покрытия.
Прерывистая связь HART – проверьте проводку контура, экранирование, терминацию и адрес устройства HART; проверьте интеграцию DTM/EDD с системой управления.
Spirax Sarco SP7-20 Series
Spirax Sarco SP7-21 (PROFIBUS PA)
Spirax Sarco SP7-22 (FOUNDATION Fieldbus)
Электропневматический позиционер Spirax Sarco EP6
Fisher DVC2000
Fisher DVC6200
Samson 3730-3
Masoneilan SVI II AP
Flowserve Logix 520MD
Neles ND9000 Series
Примечание по выбору: перед заменой моделей проверьте совместимость монтажного фланца, диапазон хода привода, тип входного сигнала, протокол связи, давление подачи и защиту корпуса. SP7 разработан для пневматических приводов NAMUR для линейного и поворотного движения и может служить прямой заменой старых аналоговых позиционеров. Серия SP7-20 предлагает аналогичную функциональность с обновленной электроникой и расширенными возможностями диагностики.
