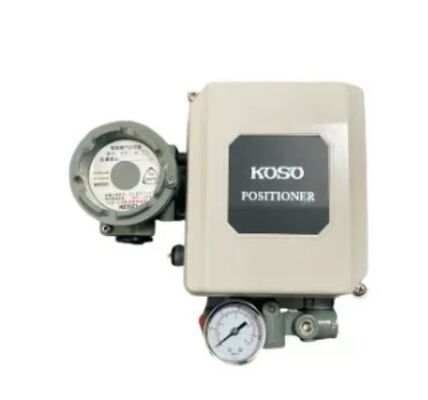

KOSO EP800 Электропневматический позиционировщик с бесконтактным пилотом и 4-20 mA постоянным током ввода для управления позиционировщиком клапана из алюминиевого сплава

Обзор продукта

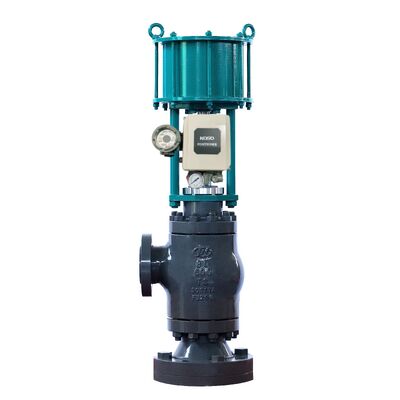

Электропневматический позиционер клапана KOSO EP800 — это компактный, проверенный в полевых условиях прибор, который позиционирует регулирующие клапаны с пневматическим приводом с помощью входного сигнала 4-20 мА постоянного тока. Он преобразует электрический управляющий сигнал в пропорциональное выходное давление воздуха, используя обратную связь по положению штока клапана для достижения точного и повторяемого позиционирования в соответствии с управляющим сигналом. Серия EP800 доступна в трех основных конфигурациях: EPA800 для односторонних приводов, EPC800 для двусторонних приводов и EPB800 специально для привода KOSO 5200LA. Позиционер использует принцип силового баланса с невентилируемым пилотным клапаном, который потребляет воздух только при движении клапана, значительно снижая потребление воздуха в установившемся режиме по сравнению с традиционными вентилируемыми позиционерами. Конструкция пилотного клапана является общей для односторонних и двусторонних типов, и возможна их конвертация. Входной сигнал может быть сконфигурирован для работы в раздельном диапазоне с помощью регулировки диапазона и нуля, поддерживая диапазоны 4-12 мА и 12-20 мА в дополнение к стандартному сигналу 4-20 мА. EP800 может использоваться как с приводами с возвратом пружиной, так и с двусторонними приводами, а путем регулировки встроенной пружины управления производительностью позиционер может быть подобран к приводам с низкой или высокой производительностью.

Корпус разработан для требовательных промышленных условий и доступен в исполнениях с защитой от атмосферных воздействий, взрывозащищенном и искробезопасном взрывозащищенном исполнении. Диапазон давления питающего воздуха составляет от 140 до 700 кПа (некоторые модели от 140 до 800 кПа), а расход воздуха при выходном давлении 50% составляет 5 Нл/мин для односторонних типов при давлении питания 140 кПа и 15 Нл/мин для двусторонних типов при давлении питания 400 кПа. Максимальная производительность при сбросе выходной стороны в атмосферу составляет 175 Нл/мин для односторонних типов при давлении питания 140 кПа и 400 Нл/мин для двусторонних типов при давлении питания 400 кПа. Эксплуатационные характеристики включают линейность ±1,0% для односторонних типов и ±1,5% для двусторонних типов, с гистерезисом 0,5% и 0,8% соответственно. Уровень отклика и повторяемость составляют 0,1% и 0,2% для односторонних типов и 0,2% и 0,3% для двусторонних типов. Позиционер доступен со стандартным диапазоном рабочих температур окружающей среды от -20 до +80°C, низкотемпературной версией, охватывающей от -50 до +60°C, и высокотемпературной версией для от 0 до +100°C. Воздушные и электрические соединения — Rc 1/4 и G1/2 соответственно. Типичные отрасли включают энергетику, нефтехимию, химическую переработку и общую промышленную автоматизацию. Сочетание низкого расхода воздуха, гибкой конфигурации и прочной конструкции делает EP800 надежным выбором для автоматизации клапанов и повышения эффективности технологических процессов.

Технические характеристики

Отрасли применения

1. Энергетика

2. Нефтехимическая переработка

3. Химическая переработка

4. Общая промышленная автоматизация

5. Очистка воды и сточных вод

6. Целлюлозно-бумажные комбинаты

7. Производство продуктов питания и напитков

8. Фармацевтическое производство

Эти отрасли требуют точного позиционирования клапанов, надежной работы в сложных условиях и эффективного расхода воздуха для поддержания эффективности и безопасности процессов. EP800 особенно подходит для применений, где низкий расход воздуха в установившемся режиме важен для экономии энергии, и где требуется гибкая конфигурация для односторонних или двусторонних приводов. Его конструкция пилотного клапана без утечек гарантирует, что воздух потребляется только во время движения клапана, снижая эксплуатационные расходы. Позиционер может использоваться как с пневматическими приводами KOSO, так и с приводами сторонних производителей, соответствующими стандартным монтажным интерфейсам. Благодаря широкому выбору температурных диапазонов и взрывозащищенным сертификатам EP800 может использоваться как в опасных зонах, так и в обычных производственных помещениях.

Распространенные проблемы

1. Позиционер не реагирует на входной сигнал — проверьте целостность контура 4-20 мА, убедитесь, что входное сопротивление составляет 250 Ом ±5%, и подтвердите, что давление питающего воздуха находится в пределах от 140 до 700 кПа; проверьте дроссельное отверстие на предмет засорения.

2. Клапан не перемещается при изменении уставки — проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал и что пилотный клапан не заклинил.

3. Выходное давление медленно изменяется при движении вниз — проверьте диафрагму усилителя в позиционере на наличие повреждений или износа; при необходимости замените.

4. Плохая линейность — проверьте сборку магнита на предмет ослабленных или отпаянных соединений; убедитесь, что обратная связь правильно подключена и отрегулирована.

5. Утечки воздуха или падение давления — проверьте соединения подачи воздуха, пилотный клапан и трубки привода на наличие утечек; проверьте качество воздуха питания и правильность работы невентилируемого пилотного клапана.

6. Позиционер колеблется или неустойчиво работает — отрегулируйте настройку пружины управления производительностью, убедитесь, что обратная связь надежно закреплена, и подтвердите, что привод не превышает размеры для данного применения.

7. Постоянный расход воздуха выше ожидаемого — убедитесь, что пилотный клапан находится в режиме без утечек и не заклинил в положении утечки; проверьте наличие внутренних утечек воздуха.

8. Работа в раздельном диапазоне не работает — убедитесь, что регулировки диапазона и нуля правильно настроены для диапазона 4-12 мА или 12-20 мА.

9. Попадание влаги в корпус — проверьте уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность влагозащищенного или взрывозащищенного исполнения.

10. Неустойчивая работа в условиях сильной вибрации — убедитесь, что позиционер надежно закреплен всеми затянутыми крепежными элементами, и проверьте надежность соединений обратной связи.

Заменяющие модели

1. Пневмо-пневматический позиционер KOSO PP800 (та же платформа, входной сигнал пневматический)

2. Серия KOSO EP800 — EPA801, EPB801, EPC801

3. Серия KOSO EP800 — EPA811, EPB811, EPC811

4. Серия KOSO EP800 — EPA821, EPB821, EPC821

5. Серия KOSO EP800 — EPA824

6. Fisher DVC2000

7. Fisher DVC6200

8. Samson 3730-3

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Примечание по выбору: перед заменой моделей проверьте совместимость монтажного фланца, тип привода (односторонний или двусторонний), диапазон хода, тип входного сигнала, давление питания и защиту корпуса. EP800 предназначен для регулирующих клапанов с пневматическим приводом и может использоваться как с приводами KOSO, так и с приводами сторонних производителей. Для цифровой связи и расширенной диагностики рассмотрите возможность перехода на интеллектуальный позиционер клапана KOSO KGP5000.
