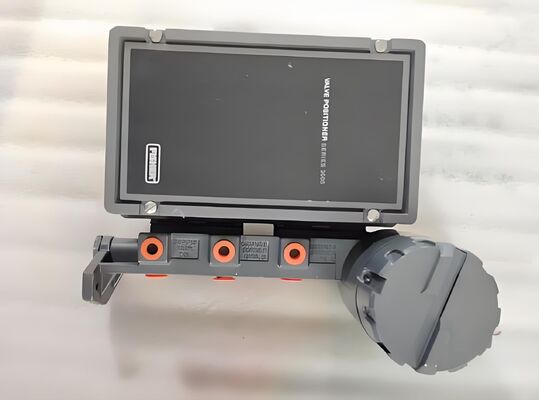

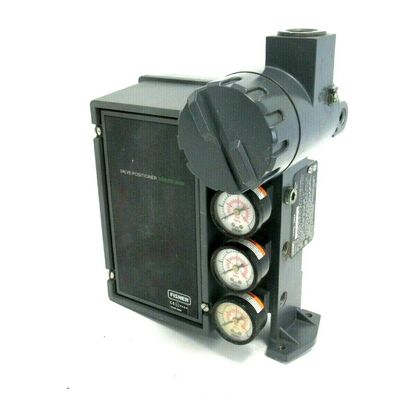

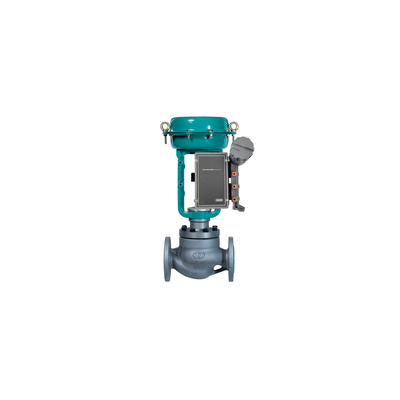

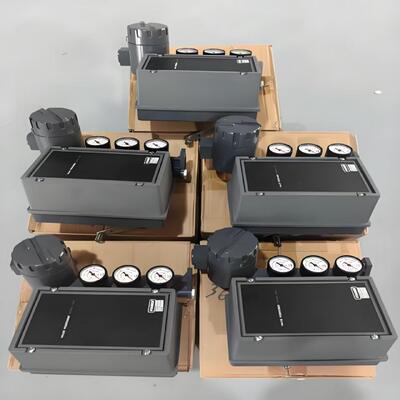

Fisher 3620J Электропневматический клапан-позиционировщик с интегральным обходной клапаном и конструкцией баланса силы для точного управления 4-20 мА постоянного тока

Обзор продукта

Электропневматический позиционер клапана Fisher 3620J — это проверенный в эксплуатации прибор с силовым балансом, предназначенный для позиционирования регулирующих клапанов с ползучим штоком и диафрагменным приводом с использованием электрического входного сигнала 4-20 мА постоянного тока. Он преобразует электрический управляющий сигнал в пропорциональное пневматическое выходное давление на привод, обеспечивая точное и воспроизводимое позиционирование клапана для дросселирования и работы в режиме вкл/выкл. В 3620J используется механизм сопла/заслонки и реле вместе со встроенным модулем преобразователя I/P, обеспечивающим быструю реакцию и стабильность на высоких частотах. Его компактная, прочная конструкция позволяет устанавливать его в любом положении и обеспечивает превосходную устойчивость к вибрации, что критически важно для надежной работы в суровых производственных условиях. Позиционер оснащен встроенным байпасным клапаном, который позволяет вручную управлять клапаном во время технического обслуживания без вывода прибора из эксплуатации. Регулировки нуля и диапазона доступны для легкой калибровки, а действие может быть изменено в полевых условиях между прямым и обратным без дополнительных деталей. 3620J совместим с широким спектром пневматических приводов Fisher и сторонних производителей, соответствующих стандартным монтажным интерфейсам. Поскольку пневматическая часть остается проверенной в полевых условиях и простой, техническое обслуживание и устранение неполадок просты для инженеров-приборостроителей.

Корпус представляет собой литой алюминиевый корпус с коррозионностойким покрытием, обеспечивающий стандартную защиту IP54. Диапазон давления питания составляет до 100 фунтов на квадратный дюйм (6,9 бар), а выходное давление может достигать 95% от давления питания. Стабильное потребление воздуха низкое, что способствует энергоэффективности. Диапазон рабочих температур составляет от -40 до +71°C (от -40 до +160°F). 3620J имеет сертификаты, включая ATEX, CSA и FM, для установки во взрывоопасных зонах, доступны версии с искробезопасным исполнением и взрывозащищенным исполнением. Типичные отрасли включают нефтегазовую, химическую переработку, нефтепереработку, производство электроэнергии, очистку воды и общее управление промышленными процессами. Сочетание надежности силового баланса, встроенного байпаса, электропневматического входа и широкого охвата сертификации делает 3620J надежным выбором для автоматизации клапанов, особенно в приложениях, где предпочтителен проверенный, простой электропневматический позиционер.

Технические характеристики

Отрасль применения

1. Переработка нефти и газа

2. Химические и нефтехимические заводы

3. Производство электроэнергии

4. Очистка воды и сточных вод

5. Целлюлозно-бумажные комбинаты

6. Нефтепереработка и регулирование давления в трубопроводах

7. Производство фармацевтической продукции

8. Общее управление промышленными процессами

Эти отрасли требуют точного позиционирования клапанов и надежной работы в сложных условиях. 3620J особенно подходит для дросселирования на клапанах с ползучим штоком и диафрагменным приводом, где его конструкция с силовым балансом и нечувствительность к вибрации обеспечивают стабильное управление. Встроенный байпасный клапан упрощает техническое обслуживание, позволяя работать вручную без вывода позиционера из эксплуатации. Благодаря широкому портфелю сертификатов 3620J может использоваться как во взрывоопасных зонах, так и в обычных производственных помещениях. Позиционер предназначен для использования с пневматическими приводами Fisher и сторонних производителей, соответствующими стандартным монтажным интерфейсам.

Распространенные проблемы

1. Позиционер не реагирует на входной сигнал — проверьте цепь 4-20 мА на непрерывность, проверьте входное сопротивление, убедитесь в достаточном давлении питания и проверьте преобразователь I/P и узел сопла/заслонки на наличие загрязнений.

2. Клапан не перемещается при изменении уставки — проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал и что байпасный клапан закрыт.

3. Позиционер колеблется или «охотится» — отрегулируйте настройки реле и сопла, проверьте надежность крепления обратной связи и убедитесь, что привод не переразмерен.

4. Плохая линейность или большая ошибка — проверьте геометрию обратной связи и регулировку диапазона, проверьте наличие утечек воздуха и осмотрите сопло/заслонку на предмет износа.

5. Медленная реакция — очистите ограничитель и сопло, осмотрите реле и преобразователь I/P, проверьте наличие утечек и убедитесь в достаточном давлении питания.

6. Нестабильное выходное давление — проверьте стабильность давления питающего воздуха, осмотрите зазор сопла/заслонки и проверьте натяжение пружины силового баланса.

7. Калибровка не завершается — 3620J использует ручную калибровку; проверьте, находится ли ход клапана в пределах номинального диапазона, проверьте положение рычага обратной связи и ориентацию сопла.

8. Утечки воздуха или падение давления — проверьте соединения подачи воздуха, реле и трубки привода; проверьте давление питания до 100 фунтов на квадратный дюйм.

9. Проникновение влаги в корпус — осмотрите уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность IP54 и рассмотрите возможность модернизации до IP65 при необходимости.

10. Нестабильная работа в условиях сильной вибрации — проверьте надежность крепления, проверьте ослабленные соединения обратной связи и положение жесткого крепления.

Заменяющие модели

1. Пневматический позиционер клапана Fisher 3582

2. Электропневматический позиционер клапана Fisher 3610J

3. Электропневматический позиционер клапана Fisher 3620J

4. Позиционер клапана Fisher 3660

5. Позиционер клапана Fisher 3661

6. Цифровой позиционер клапана Fisher DVC2000

7. Цифровой позиционер клапана Fisher DVC6200

8. Masoneilan SVI II AP

9. Samson 3730-3

10. KOSO EP800

Примечание по выбору: перед заменой моделей проверьте совместимость монтажного фланца, тип привода, диапазон хода, тип входного сигнала, давление питания и защиту корпуса. 3620J подходит для односторонних диафрагменных приводов со стандартными монтажными интерфейсами. Для цифровой связи и расширенной диагностики рассмотрите возможность перехода на серию Fisher DVC.
