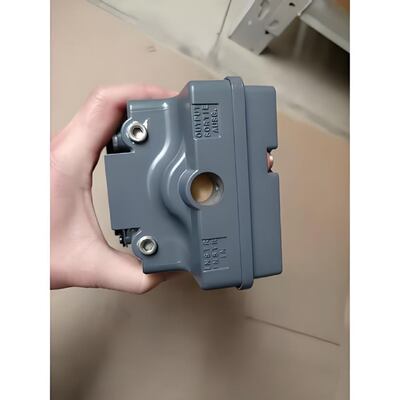

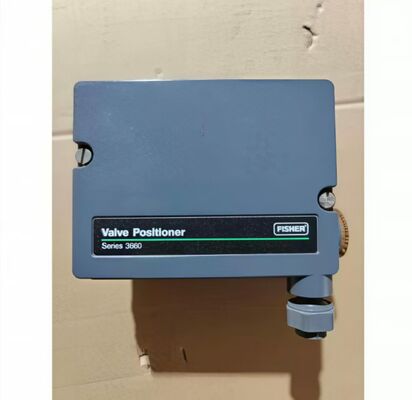

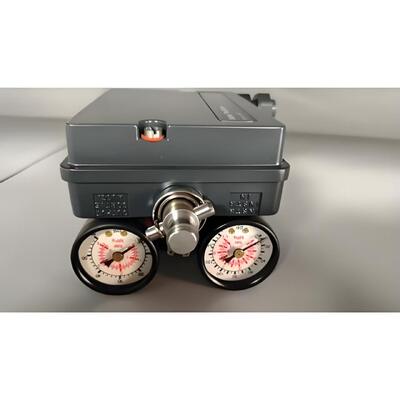

Электропневматический позиционер клапана Fisher 3661 со встроенным байпасом и балансировкой силы для управления 4-20 мА постоянного тока

Обзор продукта

Электропневматический позиционер клапана Fisher 3661 — это проверенный в полевых условиях прибор с балансом сил, предназначенный для позиционирования регулирующих клапанов с золотниковым штоком и диафрагменным приводом с использованием электрического входного сигнала 4-20 мА постоянного тока. Он преобразует электрический управляющий сигнал в пропорциональное пневматическое выходное давление на привод, обеспечивая точное и воспроизводимое позиционирование клапана для дросселирования и работы в режиме вкл/выкл. Модель 3661 использует механизм сопла/заслонки и реле вместе со встроенным модулем преобразователя I/P, обеспечивая быструю реакцию и стабильность на высоких частотах. Его компактная, прочная конструкция позволяет монтировать его в любом положении и обеспечивает превосходную устойчивость к вибрации, что критически важно для надежной работы в суровых производственных условиях. Позиционер оснащен встроенным байпасным клапаном, который позволяет вручную управлять клапаном во время технического обслуживания без вывода прибора из эксплуатации. Регулировки нуля и диапазона доступны для легкой калибровки, а действие может быть изменено в полевых условиях между прямым и обратным без дополнительных деталей. Модель 3661 совместима с широким спектром пневматических приводов Fisher и сторонних производителей, соответствующих стандартным монтажным интерфейсам. Поскольку пневматическая часть остается проверенной в полевых условиях и простой, техническое обслуживание и поиск неисправностей просты для специалистов по приборостроению.

Корпус представляет собой литой алюминиевый корпус с коррозионностойким покрытием, обеспечивающий стандартную защиту IP54. Диапазон давления питания составляет до 100 фунтов на квадратный дюйм (6,9 бар), а выходное давление может достигать 95% от давления питания. Потребление воздуха в установившемся режиме низкое, что способствует энергоэффективности. Диапазон рабочих температур составляет от -40 до +71°C (от -40 до +160°F). Модель 3661 имеет сертификаты, включая ATEX, CSA и FM, для установки во взрывоопасных зонах, доступны версии с искробезопасным исполнением и взрывозащищенным исполнением. Типичные отрасли включают нефтегазовую, химическую переработку, нефтепереработку, производство электроэнергии, очистку воды и общее управление промышленными процессами. Сочетание надежности баланса сил, встроенного байпаса, электропневматического входа и широкого охвата сертификации делает модель 3661 надежным выбором для автоматизации клапанов, особенно в приложениях, где предпочтителен проверенный, простой электропневматический позиционер.

Технические характеристики

Отрасль применения

1. Нефтегазовая переработка

2. Химические и нефтехимические заводы

3. Производство электроэнергии

4. Очистка воды и сточных вод

5. Целлюлозно-бумажные комбинаты

6. Нефтепереработка и регулирование давления в трубопроводах

7. Фармацевтическое производство

8. Общее управление промышленными процессами

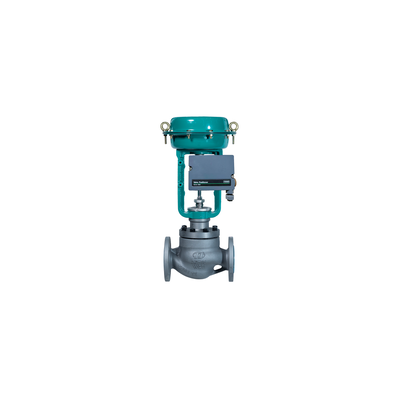

Эти отрасли требуют точного позиционирования клапанов и надежной работы в сложных условиях. Модель 3661 особенно подходит для дросселирования на клапанах с золотниковым штоком и диафрагменным приводом, где ее конструкция с балансом сил и нечувствительность к вибрации обеспечивают стабильное управление. Встроенный байпасный клапан упрощает техническое обслуживание, позволяя вручную управлять клапаном без вывода позиционера из эксплуатации. Благодаря широкому портфелю сертификатов модель 3661 может использоваться как во взрывоопасных зонах, так и в обычных производственных помещениях. Позиционер предназначен для использования с пневматическими приводами Fisher и сторонних производителей, соответствующими стандартным монтажным интерфейсам.

Распространенные проблемы

1. Позиционер не реагирует на входной сигнал — проверьте цепь 4-20 мА на непрерывность, проверьте входное сопротивление, убедитесь в достаточном давлении питания и осмотрите преобразователь I/P и узел сопла/заслонки на наличие загрязнений.

2. Клапан не перемещается при изменении уставки — проверьте пневматические соединения и давление питания; убедитесь, что на прибор поступает правильный входной сигнал и что байпасный клапан закрыт.

3. Позиционер колеблется или неустойчиво работает — отрегулируйте реле и настройки сопла, проверьте надежность крепления обратной связи и убедитесь, что привод не переразмерен.

4. Плохая линейность или большая ошибка — проверьте геометрию обратной связи и регулировку диапазона, проверьте наличие утечек воздуха и осмотрите сопло/заслонку на предмет износа.

5. Медленная реакция — очистите ограничитель и сопло, осмотрите реле и преобразователь I/P, проверьте наличие утечек и убедитесь в достаточном давлении питания.

6. Нестабильное выходное давление — проверьте стабильность давления питающего воздуха, осмотрите зазор сопла/заслонки и проверьте натяжение пружины баланса сил.

7. Калибровка не завершается — модель 3661 использует ручную калибровку; проверьте, находится ли ход клапана в пределах номинального диапазона, проверьте положение рычага обратной связи и ориентацию сопла.

8. Утечки воздуха или падение давления — проверьте соединения подачи воздуха, реле и трубки привода; убедитесь, что давление питания составляет до 100 фунтов на квадратный дюйм.

9. Проникновение влаги в корпус — осмотрите уплотнения крышки, кабельные вводы и клеммную коробку; проверьте целостность IP54 и рассмотрите возможность модернизации до IP65 при необходимости.

10. Нестабильная работа в условиях сильной вибрации — проверьте надежность крепления, проверьте ослабленные соединения обратной связи и убедитесь в жесткости монтажного положения.

Заменяющие модели

1. Пневматический позиционер клапана Fisher 3582

2. Электропневматический позиционер клапана Fisher 3610J

3. Электропневматический позиционер клапана Fisher 3620J

4. Позиционер клапана Fisher 3660

5. Цифровой позиционер клапана Fisher DVC2000

6. Цифровой позиционер клапана Fisher DVC6200

7. Masoneilan SVI II AP

8. Samson 3730-3

9. KOSO EP800

10. Flowserve Logix 520MD

Примечание по выбору: перед заменой моделей проверьте совместимость монтажного фланца, тип привода, диапазон хода, тип входного сигнала, давление питания и защиту корпуса. Модель 3661 подходит для односторонних диафрагменных приводов со стандартными монтажными интерфейсами. Для цифровой связи и расширенной диагностики рассмотрите возможность модернизации до серии Fisher DVC.
