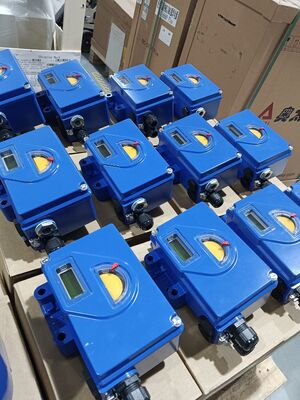

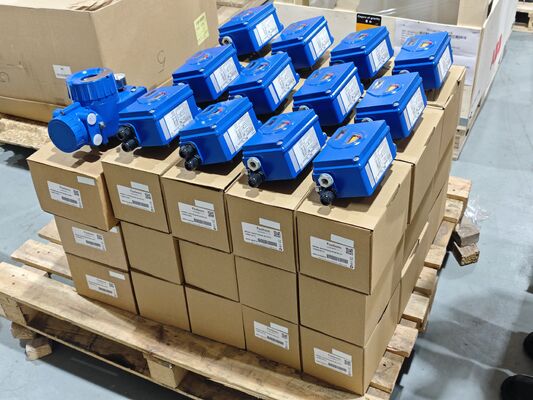

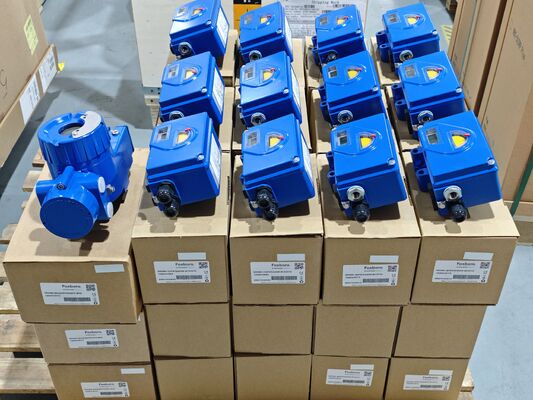

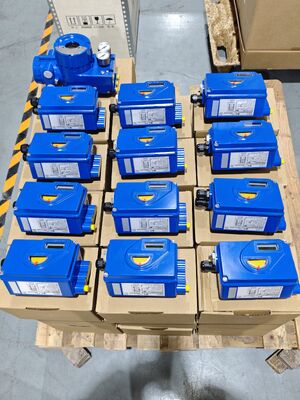

Foxboro SRD911 Smart Valve Positioner - это компактный электропневматический инструмент на основе микропроцессора, предназначенный для обеспечения точной и надежной позиционирования клапана в петлях управления процессом.Он принимает входный сигнал 4-20 мА постоянного тока и преобразует его в пропорциональное пневматическое выходное давление для управления однодействующими или двудействующими клапановыми приводамиSRD911 использует проверенный крутящий момент двигателя с технологией сопла / клапан, которая обеспечивает быстрый ответ, высокую повторяемость,и низкое потребление воздуха в устойчивом состоянииHART поддерживает связь через петлю 4-20 мА, позволяющую удаленный доступ к параметрам конфигурации, данным калибровки,и диагностические сигналы из диспетчерской комнаты или системы управления активамиПозиционировщик оснащен бесконтактным датчиком обратной связи положения, который исключает механическое износ и упрощает установку на приводы с монтажными интерфейсами NAMUR или IEC 60534-6.Местный ЖК-дисплей с четырьмя кнопками позволяет быстро настроиться, автоматическая калибровка, настройка PID и ручная регулировка без внешних инструментов.значительное сокращение времени вводаSRD911 также обеспечивает выход позиционного передатчика 4-20 мА и дополнительные ограничительные переключатели для обратной связи позиции и сигнализации тревоги.Функция частичного удара (PST) доступна для улучшенной проверки безопасности цикла.
Оборудование изготавливается из литого алюминия с коррозионно-устойчивым покрытием, обеспечивающим защиту IP66 от пыли, проникновения воды и суровой промышленной атмосферы.Диапазон давления питания составляет 1.4 до 7 бар (20 до 105 psi), а диапазон температуры работы составляет от -30 до +85 °C (стандарт) с низкотемпературной версией до -40 °C.Позиционирующее устройство сертифицировано для использования в опасных зонах с одобрением по безопасности Exia IIC T5/T6Конструкция двигателя с крутящим моментом обеспечивает надежную работу даже при загрязнении воздуха,и функции самодиагностики непрерывно контролируют работу клапана и предупреждают операторов о потенциальных проблемахТипичные отрасли промышленности включают нефть и газ, химическую и нефтехимическую переработку, производство электроэнергии, очистку воды и сточных вод, целлюлозу и бумагу и общую промышленную автоматизацию.Сочетание цифровых коммуникаций, автоматическая калибровка, бесконтактная обратная связь, управление PID и прочная конструкция делают SRD911 надежным выбором для автоматизации клапанов, эффективности установки и предсказательного обслуживания.
| Параметр | Спецификация |
|---|---|
| Модель | SRD911 |
| Тип продукции | Умный позиционирующий клапан |
| Сигнал ввода | 4-20 мА постоянного тока |
| Протокол связи | HART 5 / HART 7 |
| Импеданс ввода | Максимум 500 Ω @ 20 mA DC |
| Давление подачи | 1от 4 до 7 бар (20 до 105 psi) |
| Диапазон удара (линейный) | от 10 до 150 мм |
| Диапазон хода (ротационный) | от 0° до 90° |
| Совместимость привода | Однодействующие или двудействующие, линейные или вращающиеся |
| Отзывы о положении | Бессвязный, бесконтактный датчик |
| Передатчик позиции | Выход 4-20 mA (необязательно) |
| Предельные переключатели | Механическая или близость (необязательно) |
| Воздушное соединение | 1/4 дюйма НПТ |
| Соединение габарита | 1/8" НПТ |
| Соединение провода | 1/2 дюйма НПТ, M20 |
| Линейность | ± 0,5% F.S. |
| Гистерез | ± 0,5% F.S. |
| Чувствительность | ± 0,2% F.S. |
| Повторяемость | ± 0,3% F.S. |
| Потребление воздуха | Ниже 2 LPM (при подаче 0,14 MPa) |
| Пропускная способность | 70 LPM (при подаче 0,14 MPa) |
| Характеристики выпуска | Линейное, ЭКУ%, Быстрое открытие, пользовательский набор |
| Защита корпуса | IP66 |
| Температура окружающей среды | Стандарт: от -30 до +85°C; низкая температура: от -40 до +85°C |
| Дисплей | ЖК-дисплей с четырьмя кнопками |
| Калибровка | Автоматическая калибровка и ручная регулировка |
| Диагностика | Самодиагностика, предупреждения по HART, тест на частичный инсульт (PST) |
| Стандарт установки | НАМУР / МЭК 60534-6 |
| Защита от взрывов | Exia IIC T5 / T6 |
| Жилой материал | Алюминиевое литье под давлением / Нержавеющая сталь (необязательно) |
| Вес | Примерно 2 кг. |
| Гарантия | 12 месяцев |
Переработка нефти и газа
Химические и нефтехимические заводы
Производство энергии
Обработка воды и сточных вод
Производство целлюлозы и бумаги
Фармацевтическая промышленность
Производство продуктов питания и напитков
Общая промышленная автоматизация
Эти отрасли требуют точное расположение клапанов, надежной связи и малообслуживания для поддержания эффективности и безопасности производства.SRD911 особенно подходит для критических циклов, таких как контроль температуры реактора и давления колонны.Бесконтактная технология распознавания положения продлевает срок службы и совместима как с Foxboro, так и с пневматическими приводами третьих сторон.С HART коммуникации и самодиагностики, операторы могут получить доступ к данным о состоянии клапанов и диагностическим предупреждениям, не входя в опасные зоны, повышая безопасность и обеспечивая предсказуемое обслуживание.Функция частичного удара поддерживает проверку системы безопасности с помощью приборов.
Позиционирующий прибор не реагирует на входный сигнал ∙ проверяет непрерывность петли 4-20 мА, проверяет, что импеданс входа не превышает 500 Ω при 20 мА, и подтверждает, что давление питания находится в диапазоне от 1,4 до 7 бар;проверять двигатель крутящего момента и соединение соприкосновения / флакера на наличие загрязнения;.
Клапан не задерживается при изменении установленной точки, проверяют пневматические соединения и давление подачи;подтвердить, что правильный входный сигнал достигает прибора и что автоматическая калибровка завершена.
Местный ЖК-дисплей не работает. Проверьте питание и убедитесь, что конечные соединения защищены.
Автокалибровка не завершается проверка диапазона ходовых ходов привода (10-150 мм линейного или 0-90° вращения), давления подачи и правильного расположения бесконтактного датчика обратной связи;проверять отсутствие механического связывания.
Неправильная обратная связь по положению
Утечки воздуха или падение давления проверяйте соединения подачи воздуха, двигатель крутящего момента и трубы привода на наличие утечек; проверяйте качество воздуха и давление подачи.
Застрявший клапан или застрявший соленоид ️ выполнять диагностические испытания для выявления трения клапанной сборки, проблем с пружинами привода или проблем с валом.
Чрезмерное трение клапанового агрегата
Проникновение влаги в корпус ️ проверка уплотнений крышки, кабельных желез и терминальной коробки; проверка целостности IP66.
Перерывное устройство связи HART ∙ проверка проводки, экранирования, окончания и адреса устройства HART; проверка интеграции DTM/EDD с системой управления.
Серия Foxboro SRD960
Серия Foxboro SRD991
Роторк YTC YT-3300
Ротор YTC YT-3350
Фишер DVC2000
Фишер DVC6200
Самсон 3730-3
Масонелан SVI II AP
Flowserve Logix 520MD
Серия Neles ND9000
Примечание к выбору: проверьте совместимость крепления фланца, тип привода, диапазон хода, тип входного сигнала, протокол связи, давление питания и защиту корпуса перед заменой моделей.SRD911 предназначен для однодействующих или двухдействующих пневматических приводов и может служить прямой заменой для старых аналоговых позиционеров.
